RCA GoldenTone
Близнец карманник.
Вот и попался в коллекцию приёмничек который по всем данным самый маленький из всех серийно выпускавшихся переносных, точнее уже действительно карманных приёмников в дотранзисторную эпоху.
Приёмник какой-то не шибко известной японской фирмы. Которых в эпоху когда Корея и Китай ещё только осваивали выпуск гвоздей, а Япония называлась только народившимся удивлённым названием "Азиатский тигр", расплодилось как самих японцев на своих островах. И из которых затем и выросли нынешние уже одряхлевшие и потеснённые другими неширокоглазыми "тиграми" гиганты кaк Сони, Панасоники и прочие.

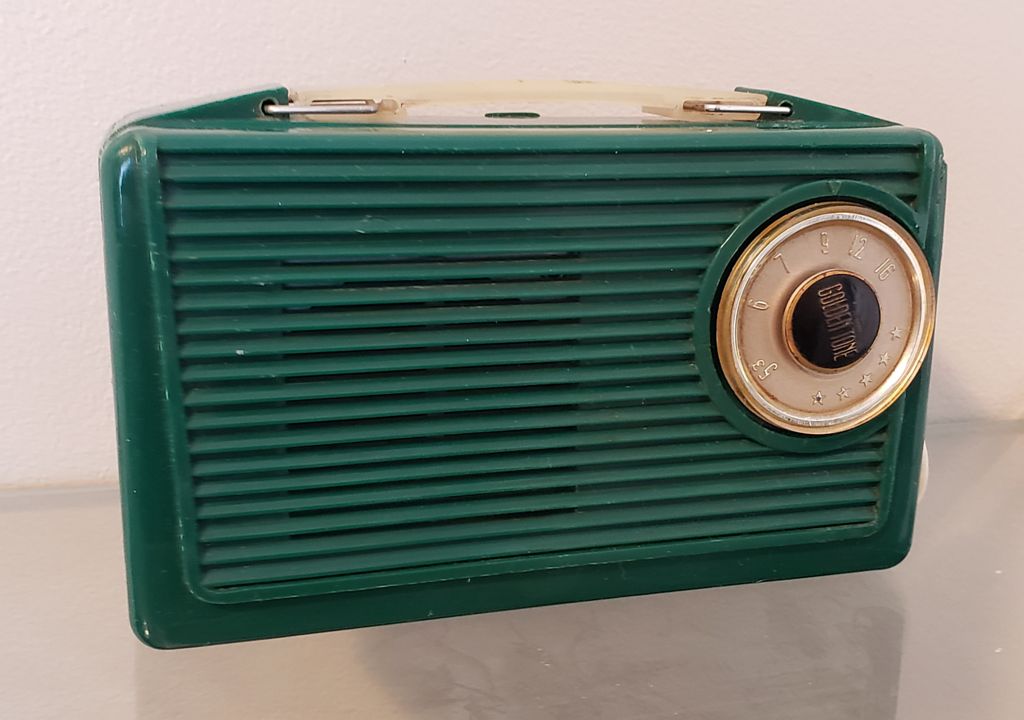

Радиоприёмник GoldenTone

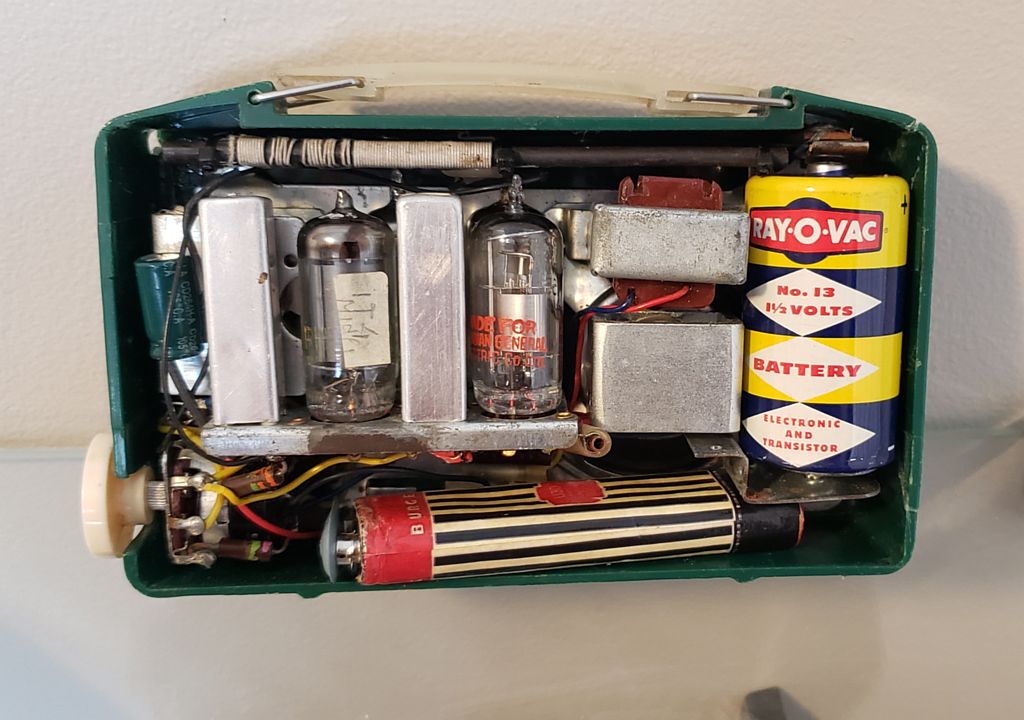

Вид изнутри
Наклейка со схемой
Набор ламп стандартный 1R5, 1T4, 1S5, 3S4. Аналогичный советским 1А2П, 1К2П, 1Б2П, 2П2П.
Размеры приёмника такие же как у его близнецов, моего "Kent MPR-100", и многих других таких же клонов - 162х100х50мм.

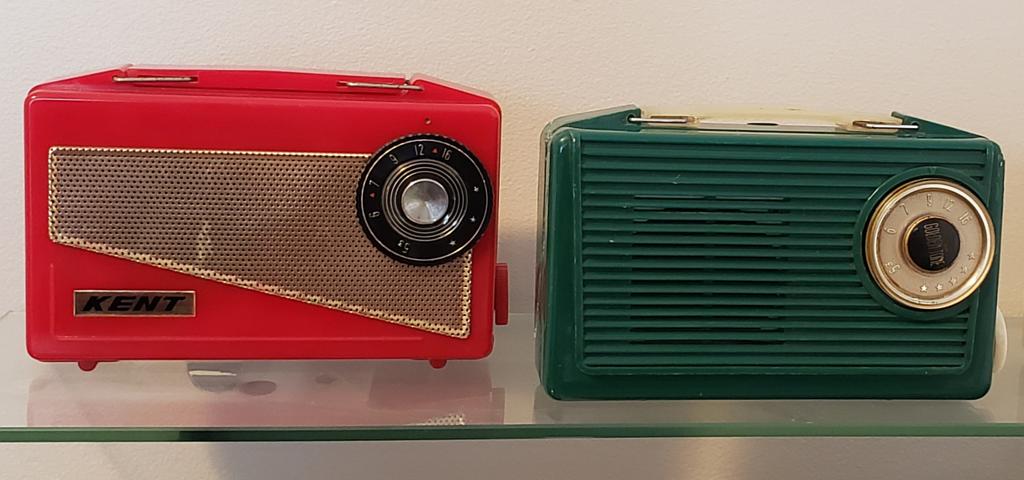

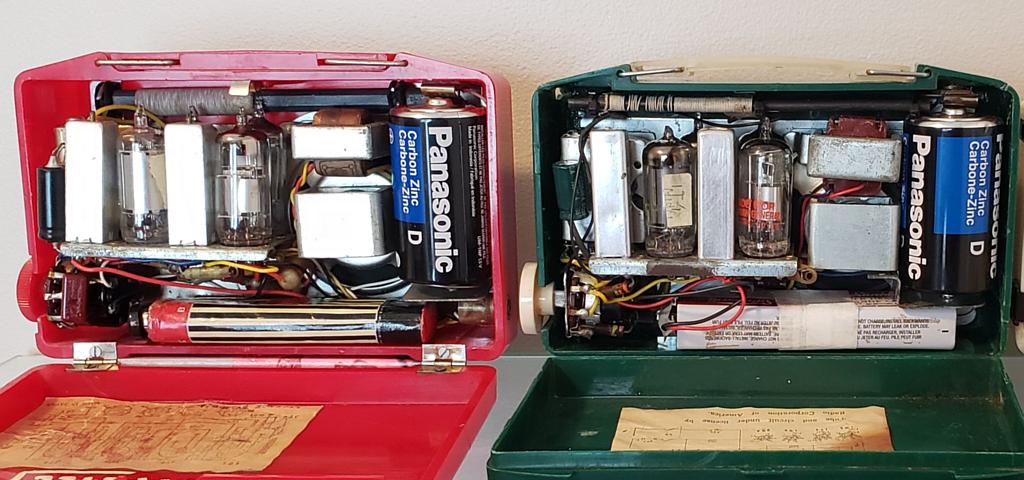

Вот он для сравнения с Kent MR-100 из моего предыдущего описания
С этим приёмником пришлось повозится.
Во-первых корпус имел серьёзные повреждения, большой кусок вообще был отколот, но к счастью был в наличии. К сожалению небольшой осколок от угла отсутствовал. Также был отломан декоративный винт шкалы от централной нашлёпки. Его пытались приклеить, но неудачно. Помог восстановить этот винт эпоксидный клей. Корпус был склеен и зашлифован.
Далее был ремонт электроники. Был найден оборваный резисто 3.3мОм в цепи экранной сетки 1S5. После его замены радио задышало, но с возбуждением. Проверка электролита 10мкФ в питании показала, что он помер. Его замена полностью восстановила работу электрической схемы.
Но вылезли две проблемы, одна небольшая и другая очень муторная. Первая - треск регулятора громкости, решился его прочисткой и смазкой.
А вот со второй пришлось повозится серьёзно. У КПЕ была сильно нарушена юстировка, и он замыкал по всему диапазону. Учитывая что зазоры в малогабаритном воздушном КПЕ доли миллиметра задача его юстировки "на коленке" ещё тот гемморой.
Вобщем пришлось его полностью снимать и долго и упорно, с помощью нецезурных комментариев юстировать. Но результат был получен и этот участник клонирования занял место в коллекции
