Ещё один из "Пикник боксов"
Радиоприёмник Motorola-5M2U
Сделан в USA, 1950г.
Этот приёмник привлёк меня тем, что до него у меня не было ни оного аппарата этой известной фирмы. Попался он мне на E-bay за очень скромные деньги, на вд был вроде вполне приличный, вот он и пополнил мою коллекцию.
Размеры приёмника 7.5 х 5 х 4 дюйма.
Дизайн - типичный "Пикник бокс". Включается при открывании крышки, в которой размещена рамочная антенна. Питание универсальное, как от батарей так и от сети 120В. Переключается на батареи при втыкании вилки в специальное парковочное гнездо.
В целом ничего необычного и сверх оригинального.
Его внешний вид каким он прибыл ко мне
Крепление крышки повреждено, но было исправлено без особых проблем.

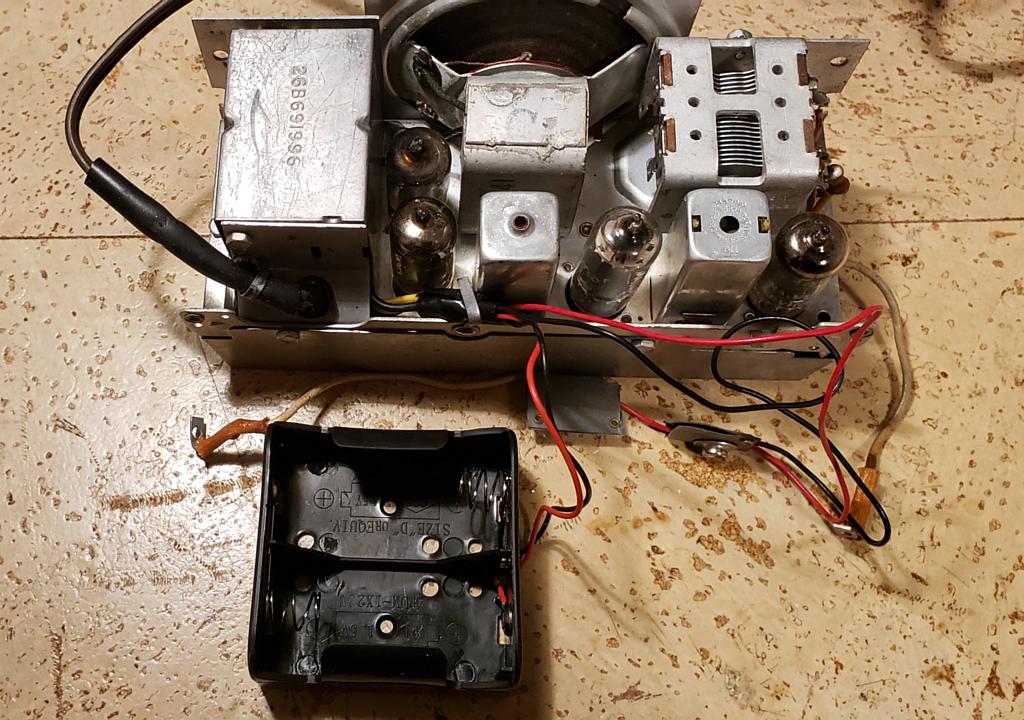

И его вид изнутри
Сразу видна первая проблема - судя по всему электролитический конденсатор, вернее блок конденсаторов умерли, скорее всего высохли. Приемник ремонтировался незамысловатым образом, вместо батарейного питания в отсек положили новый конденсатор на выносных проводах. (Дальнейшая работа с приёмником показала, что и он тоже благополучно помер).

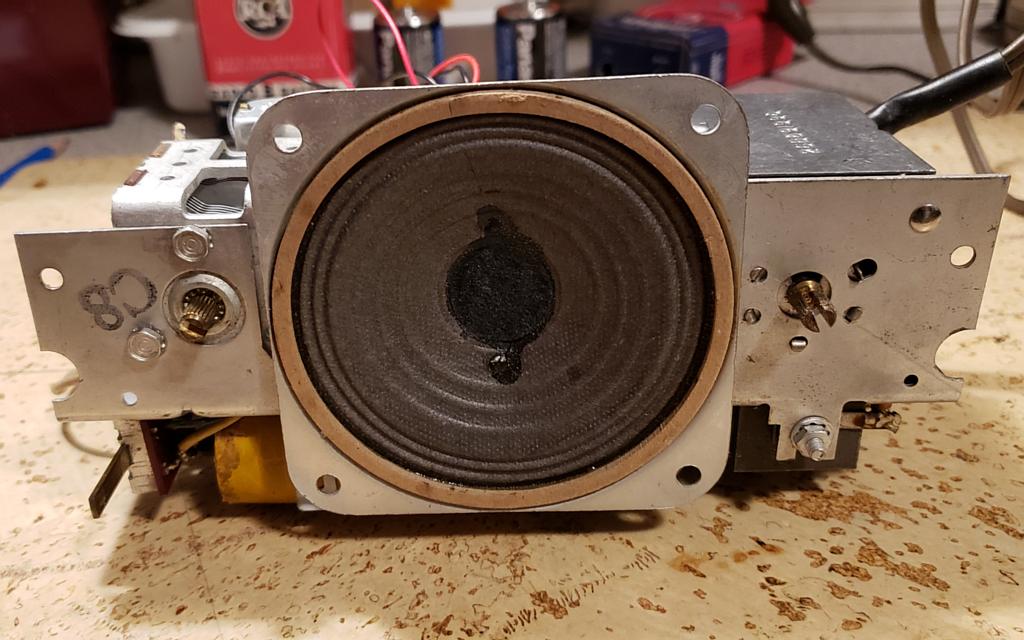

Разобрали

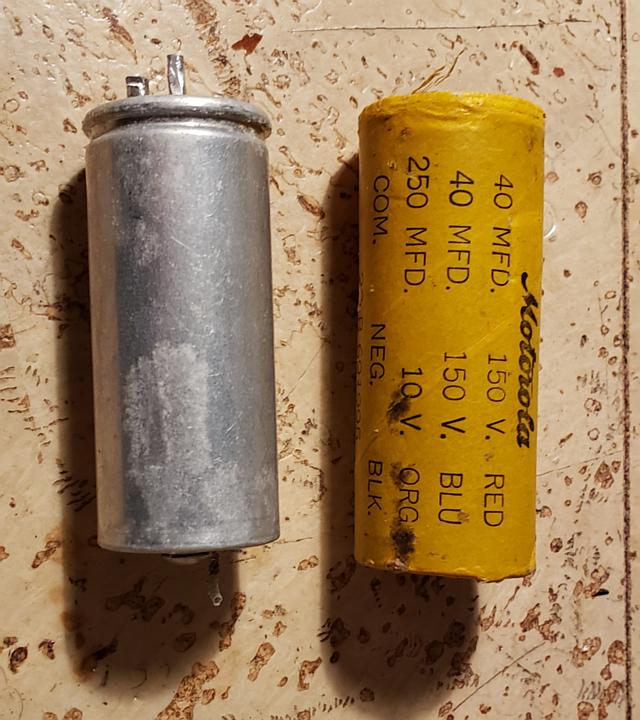

Покойник

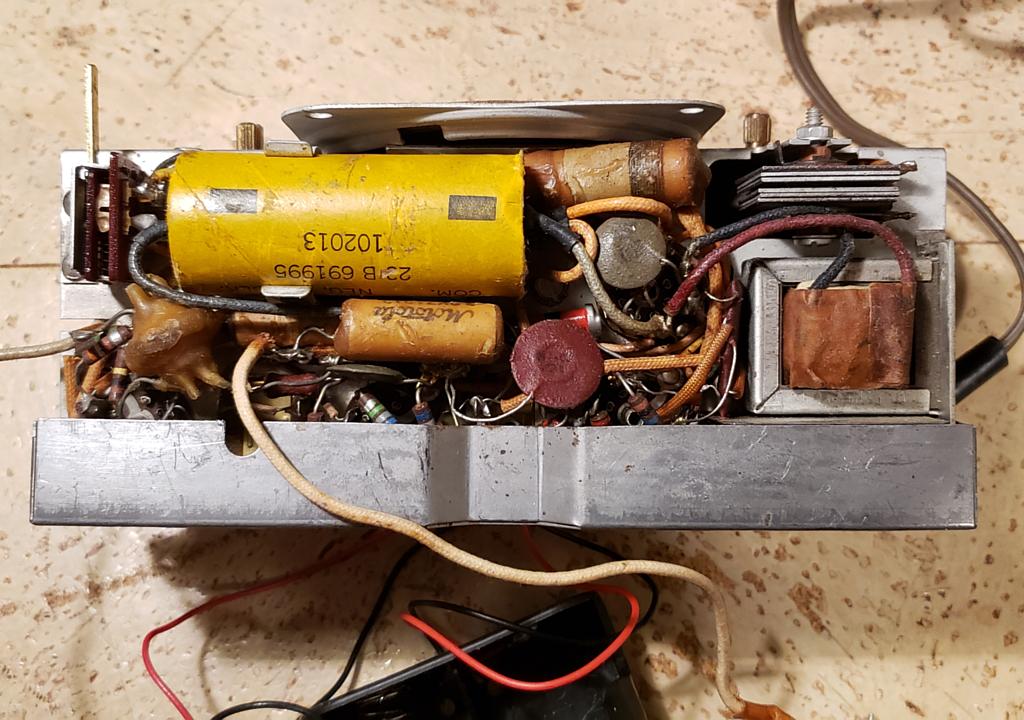

По отработанной технологии конденсатор был перепакован и установлен на место. Приёмник прекрасно и без проблем заработал от сети. Но вот от батарей работать на захотел. Проблема оказалась в плохом контакте сетевого выключателя. И если при работе от сети ток накала пробивал плохой контакт без проблем, так как его питает напряжение сети через токоограничительный резистор, то от батареи 3.0В даже падения в десятые доли вольта на плохом контакте не давали нормалного напряжения на нитях накала ламп. Именно из-за этого при предыдущем ремонте в отсек батарей уложили конденсатор, а провода и разьёмы и батарей были попросту обрезаны. Пришлось восстанавливать как разьём анодной батареи, так и искать кассету для двух элементов "D" накальной батареи.
Сам же проблемный выключатель питания пришлось долко и муторно прочищать, подгонять и смазывать через совсем недоступные ходы.
Но в конце концов всё более-менее заработало и приёмник был собран в исходном виде.
Почти готов.
Укомплектован батареями, готов петь и играть.
Информация для изготовления реплики анодной батареи.
Для начинки анодной батареи можно использовать 7 штук батарей 9.5В (Крона). Как раз выйдет требуемое напряжение

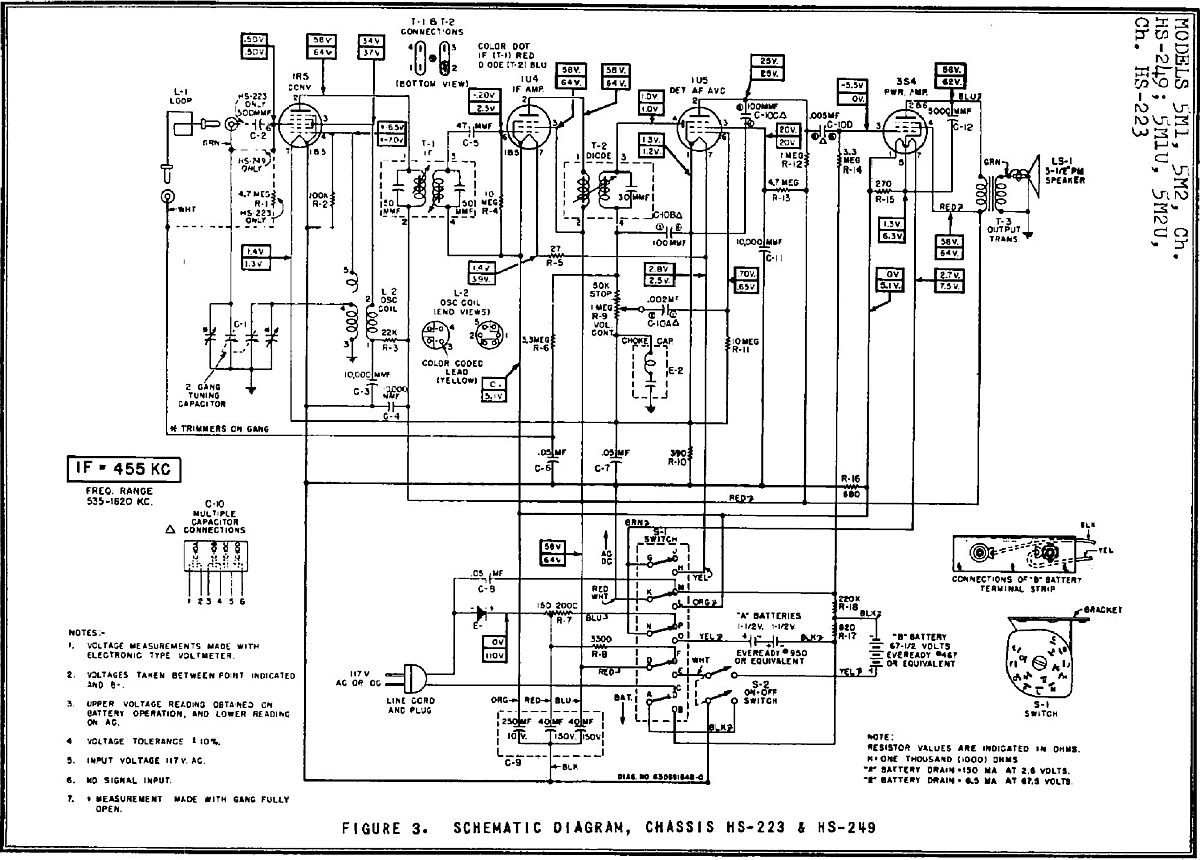

Его схема
Схема приёмника вполне типовая. Набор ламп тоже стандартный для батарейных однодиапазонных приёмников:
1R5 - смеситель (аналог 1А2П)
1U4 - УПЧ (аналог 1К2П/1К1П)
1U5 - Детектор/предварительный УНЧ (аналога нет)
3S4 - оконечный УНЧ (аналога нет)
Сетевой выпрямитель - селеновый
ПЧ - 455кгц
Диапазон один - СВ 540 - 1600кгц
Серьёзный недостаток конструкции - выключатель сети. И ладно бы контакты барахлили бы, это со временем у всех случается, но конструкция его такая, что нормально добраться до контактов выключателя нет никакой возможности. Ни почистить-отрегулировать, ни просто смазать. Основная проблема случается при питании от батарей, напряжение накала всего 3,0В, и малейшее ухудшение контакта приводит к недопустимому падению напряжения, достаточно потери в несколько десятых вольта и приёмник при свежей батарее умирает. Причём от сети он продолжает прекрасно работать, так как в этом случае накал питается прямо от сетевого напряжения через гасящий резистор. Фактически не от источника напряжения, а от источника тока. И в этом случае качество контакта вцепи не играет особой роли. Что и случилось с моим конкретным аппаратом.
Видео работы радио
И его описание у Эрба: Motorola-5M2U
