Досупергетеродинная эпоха.
Радиоприёмник Trav-Ler TRF 6
Сделано где-то в Канаде. 1930г.
Аппетит приходит во время еды.
И вот замахнулся, купил, привёз и поставил на стол аппарат который действительно можно назвать антиквариатом. 1930 год, досуперовая эра. Это не хухры-мухры. Лопаюсь от любопытства что же творили в те далёкие от нас, и такие близкие к временам отцов основателей радио - Маркони, Попова и иже с ними.
Итак аппарат опять сделан в Канаде. Осмотр выявил единственный идентификатор на лицевом шильдрике - Trav-Ler.
Лезу в интернет. Фирма в принципе известная, по крайней мере в те времена.
Но никакой информации о этом аппарате. Даже у Эрба в "Радиомузее" только общее упоминание, что был такой в природе.
Нашлись только пара похожих, но значительно более поздних Травлеров.
Radio Attic's Archives - Trav-Ler C (1929)
И схема а НостальгииАир относящаяся к американской версии Trav-Ler Model s-8, и Model 6 Tube TRF
И всё. Больше ничего не нашлось.
Но и найденное только внешне как-то похоже. Начинка же совершенно иная и гораздо более поздняя.

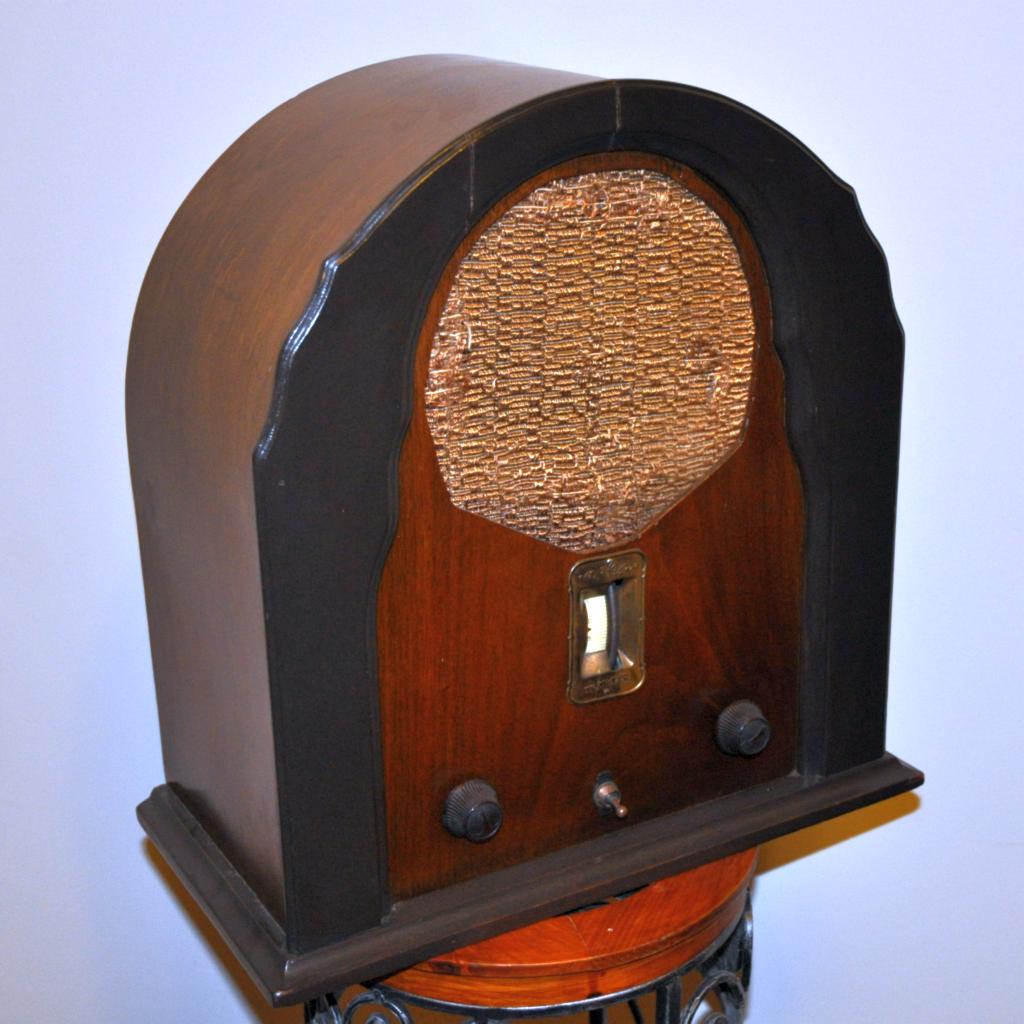

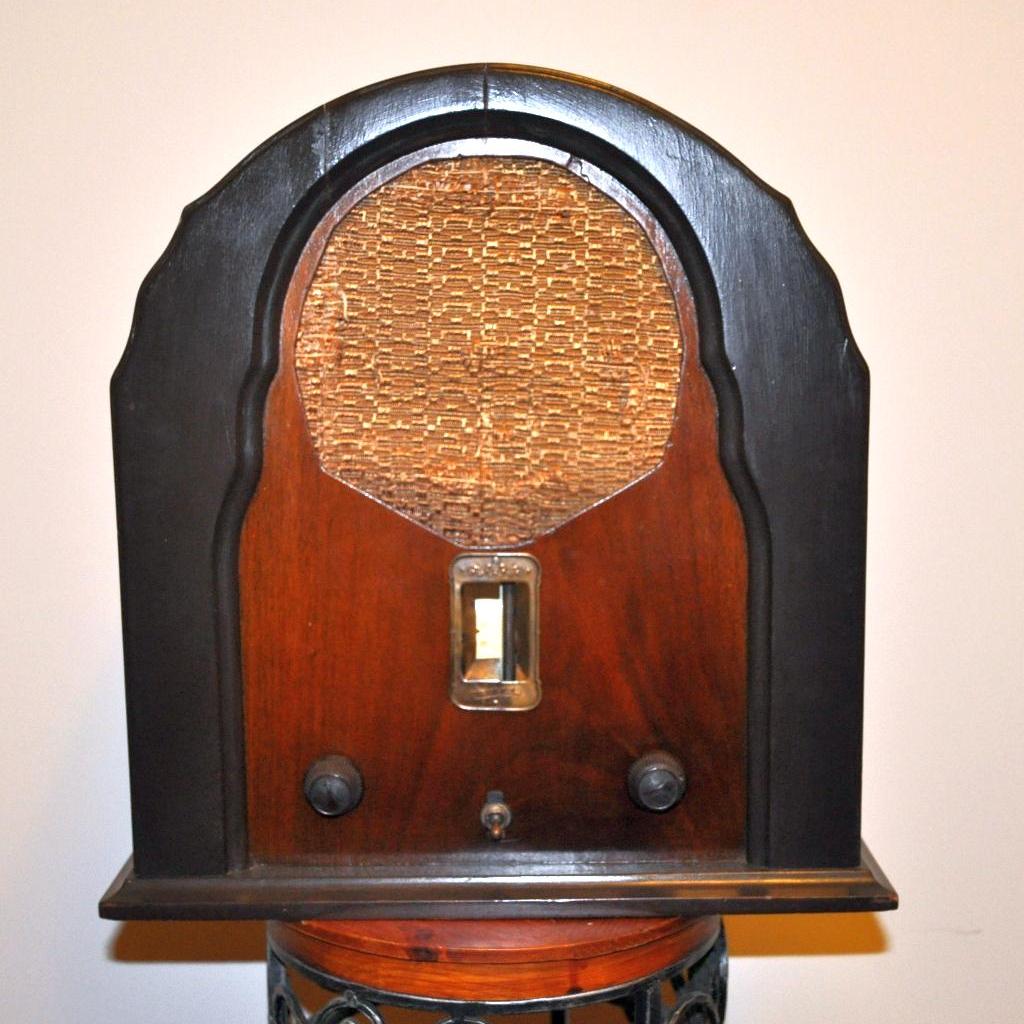

Его внешний вид

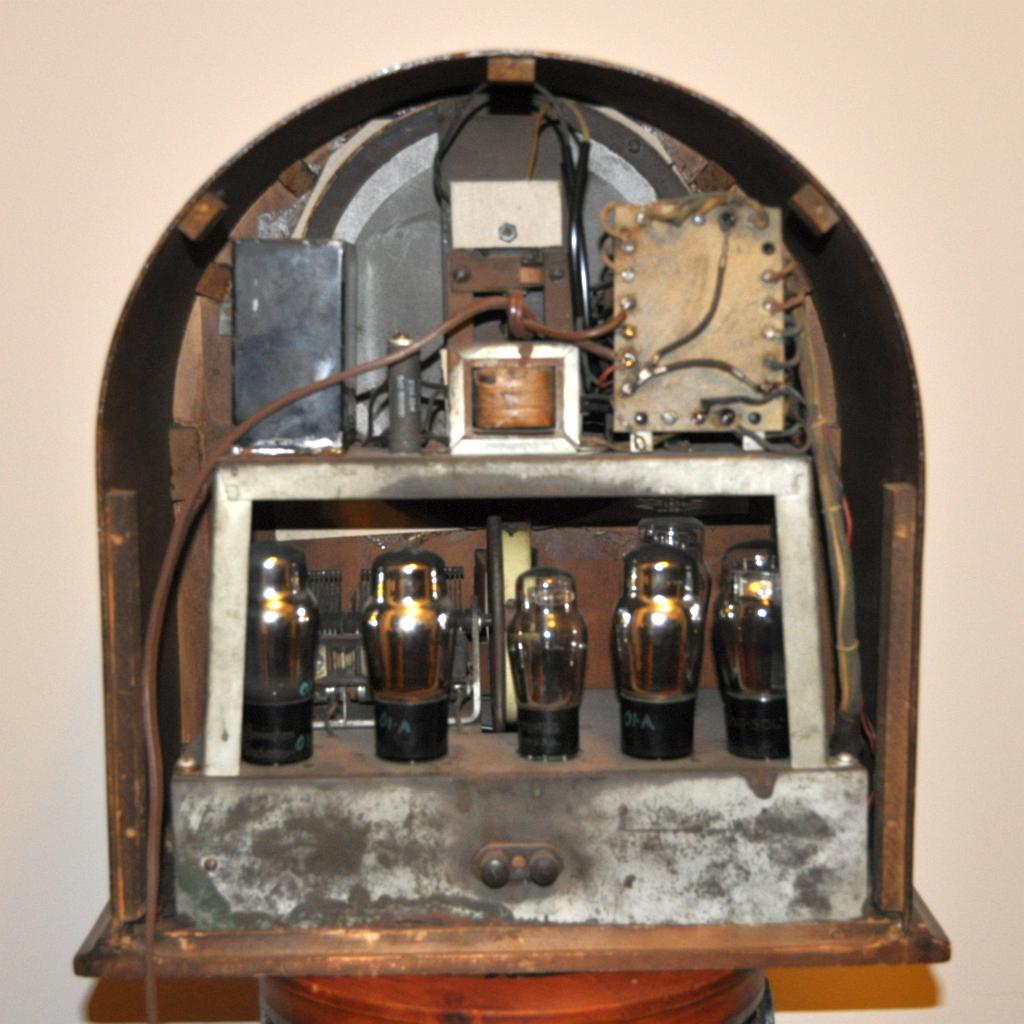

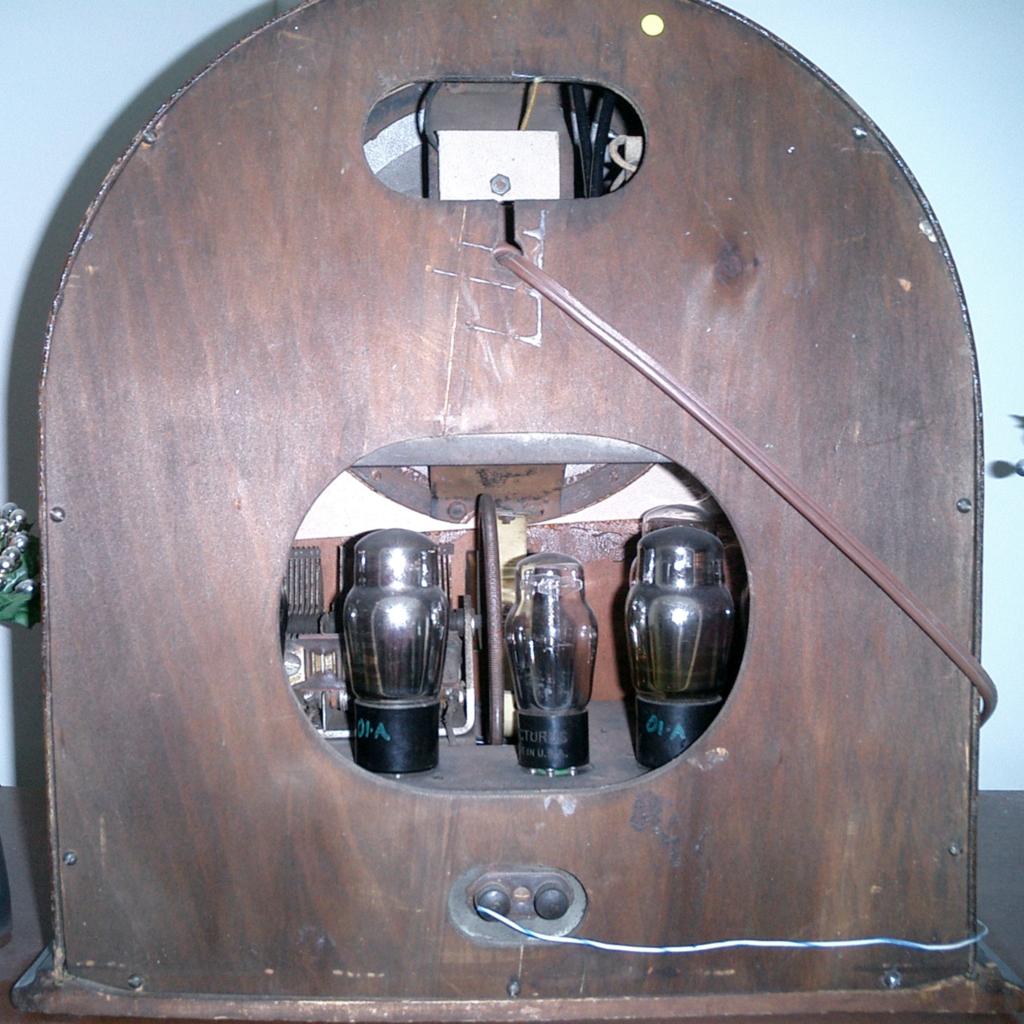

Вид со снятой задней стенкой
Сильно смутило отсутствие решётки. Закралось подозрение, что она была то-ли зачем-то отпилена, то-ли лицевая панель была сделана заново. Но при дальнейшей разборке и осмотре это никак не подтвердилось. Всё в корпусе родное и нетронутое.
Ну ладно, поехали включать, разбирать и исследовать.
Включил - РАБОТАЕТ, даже ловит штук 6-8 станций. Что для прямого усиления более чем прилично. Живой-живёхонький.
Разбираем и выясняется, что он ремонтировался. И даже внутри лежит квитанция из Канадского телеателье за 1997г.
Навешены электролиты, взамен видимо помершего блока бумажных конденсаторов, и несколько резисторов.
Родные резисторы удивили меня внешним видом, когда я разобрался где же они. Они оказались в виде обычных проводов в тканевой изоляции. То что это не монтажный провод, можно было определить только по наконечникам. В дальнейшем в интернете нашлись даже фирмочки предлагающие такие резисторы для аутентичного ремонта.

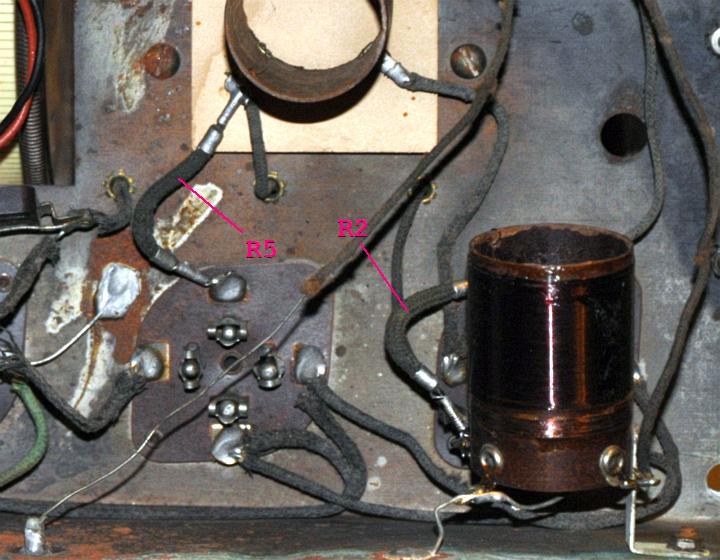

На фото ниже они отмечены в соответствии с схемными обозначениями.

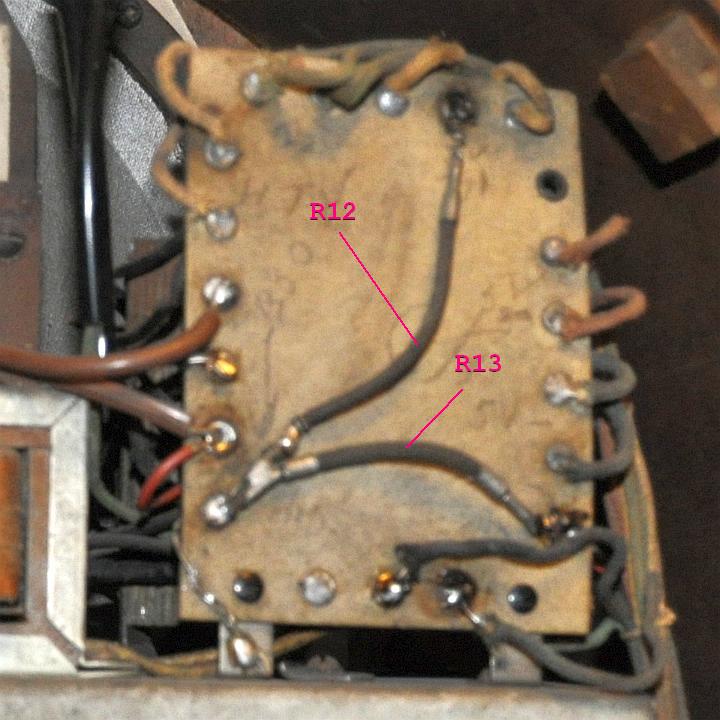

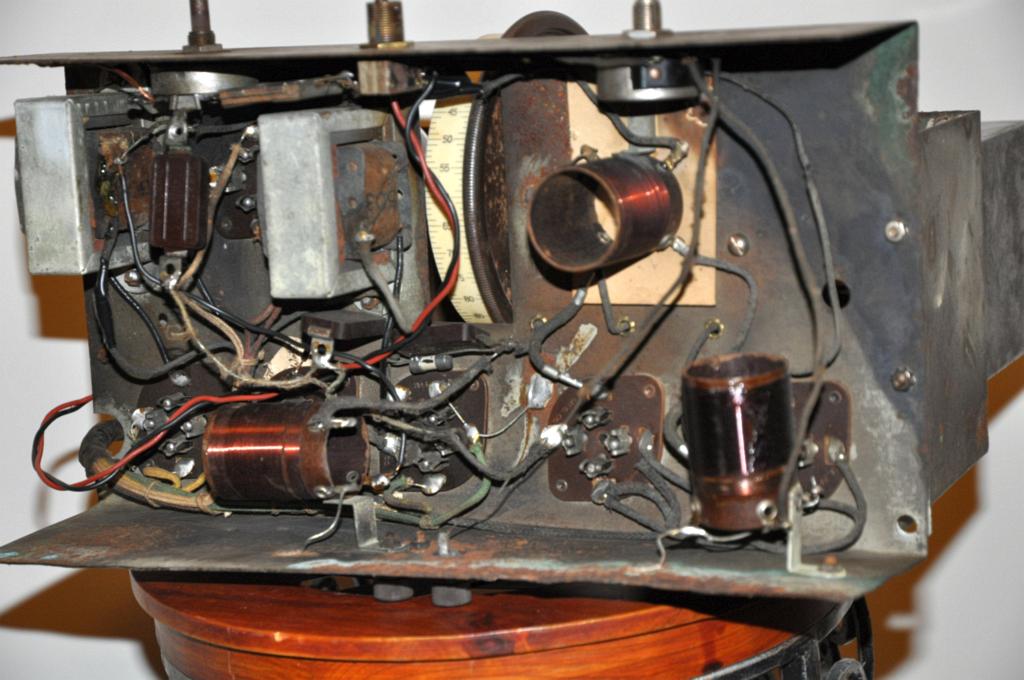

Шнуровые резисторы.
Шасси конечно имеет ярко выраженный налёт времени. Но решено, что это не тот случай, когда можно чистить до блеска и красить серебрянкой в цвет свежего чайника. Только отмываем пыль-грязь и ничего более.
Вид навешеных снаружи современных электролитов был нетерпим. Поэтому блок конденсаторов вскрывается. Увы, таки все секции его мертвые. Собираем начинку взамен, и запаиваеи назад. Надеюсь в будущем собраться с духом, побороть природную лень и начинить его секциями от бумажников. Чтоб было всё таки как родное.
Резисторы перепаиваются так, чтобы их не было видно. Ну и вообщем-то всё. Аппарат приведен в состояние музейного экспоната. Но полностью рабочего.
Конечно вид начинки впечатлил. Такое впечатление, что делался он ещё в дорадиопромышленную эпоху. Когда все детали приходилось делать на месте, ибо никто их ещё не выпускал. Динамик ещё электромагнитный с подковообразными магнитами, прямо будто из школьного кабинета физики.
Вобщем далее фото со всех сторон для ознакомления с аппаратом той далёкой эпохи.

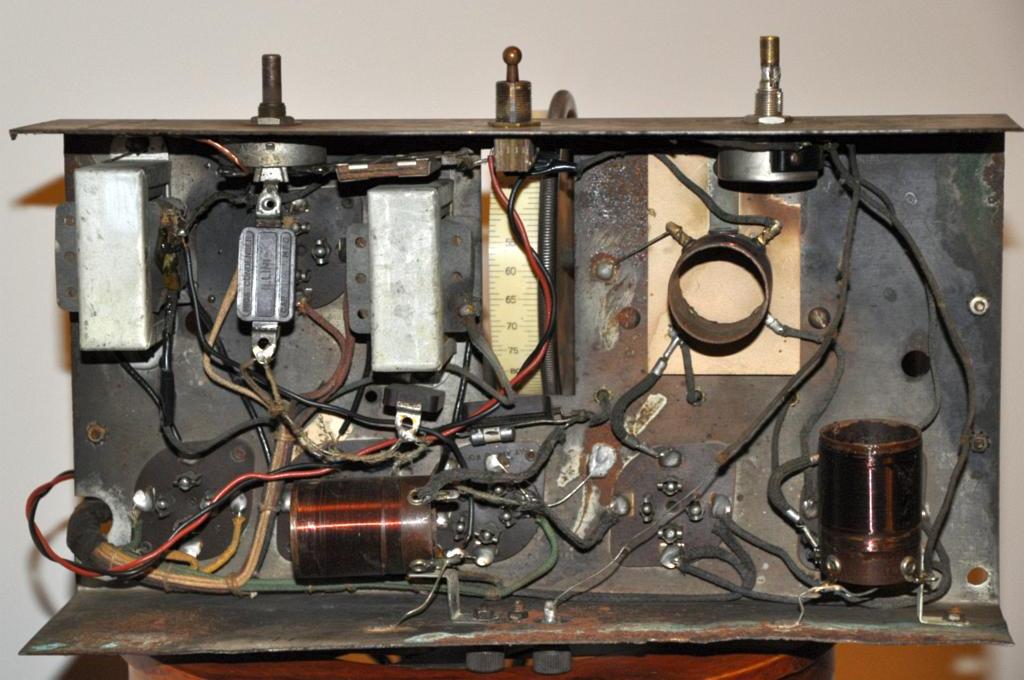

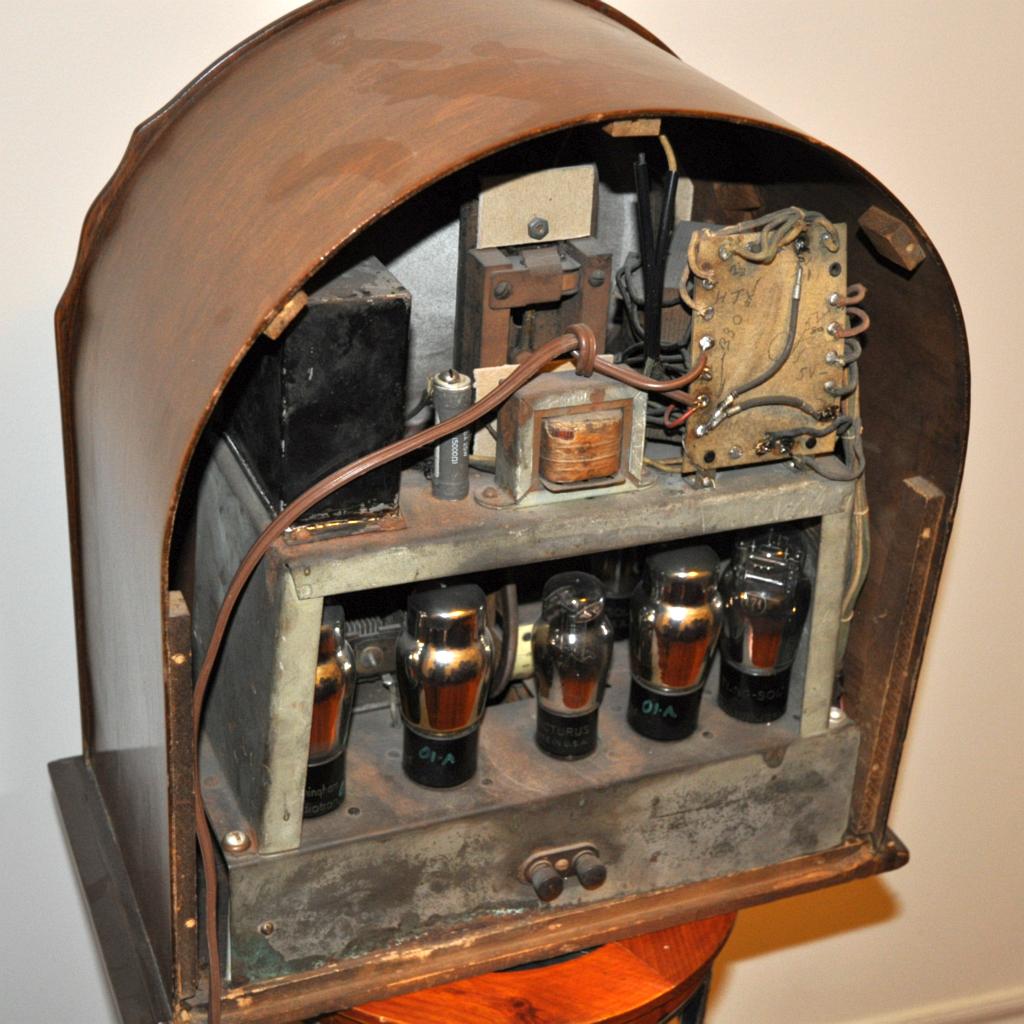

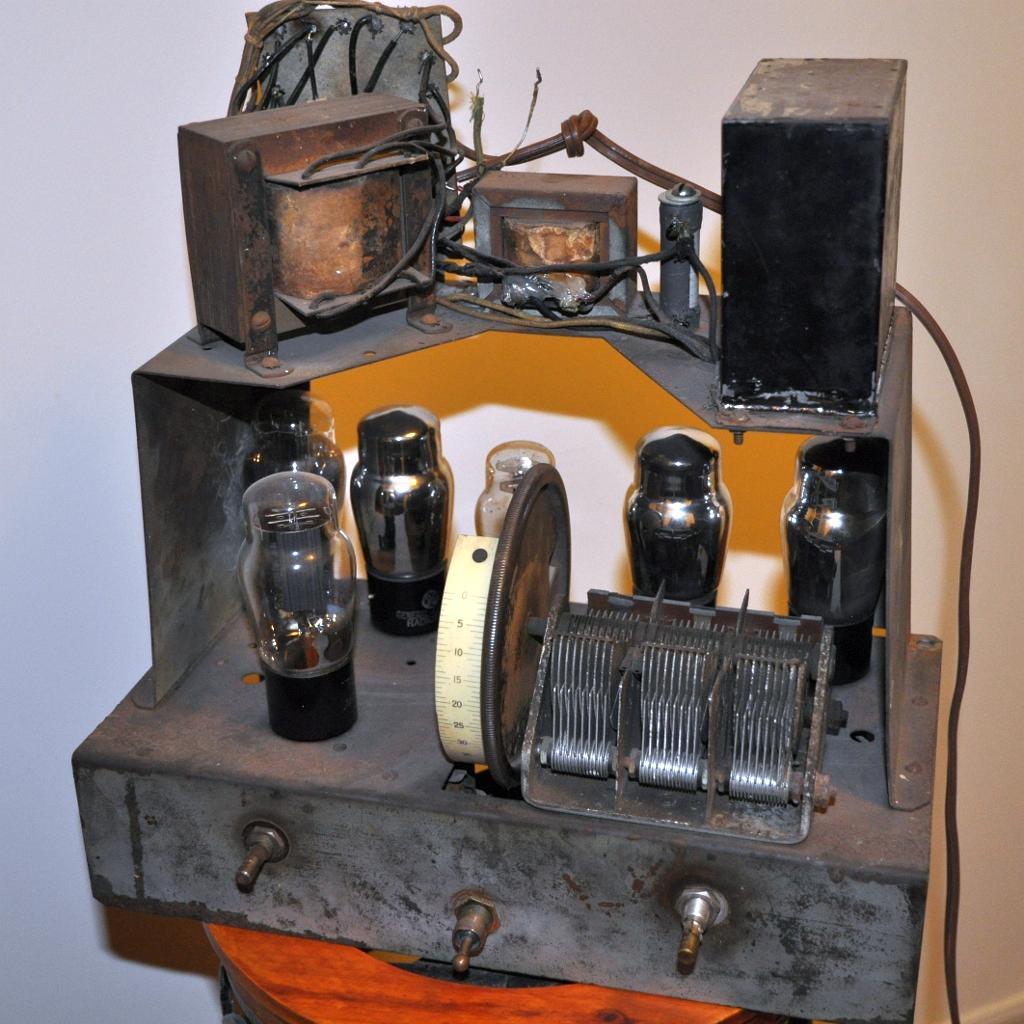

Прародитель радио изнутри.

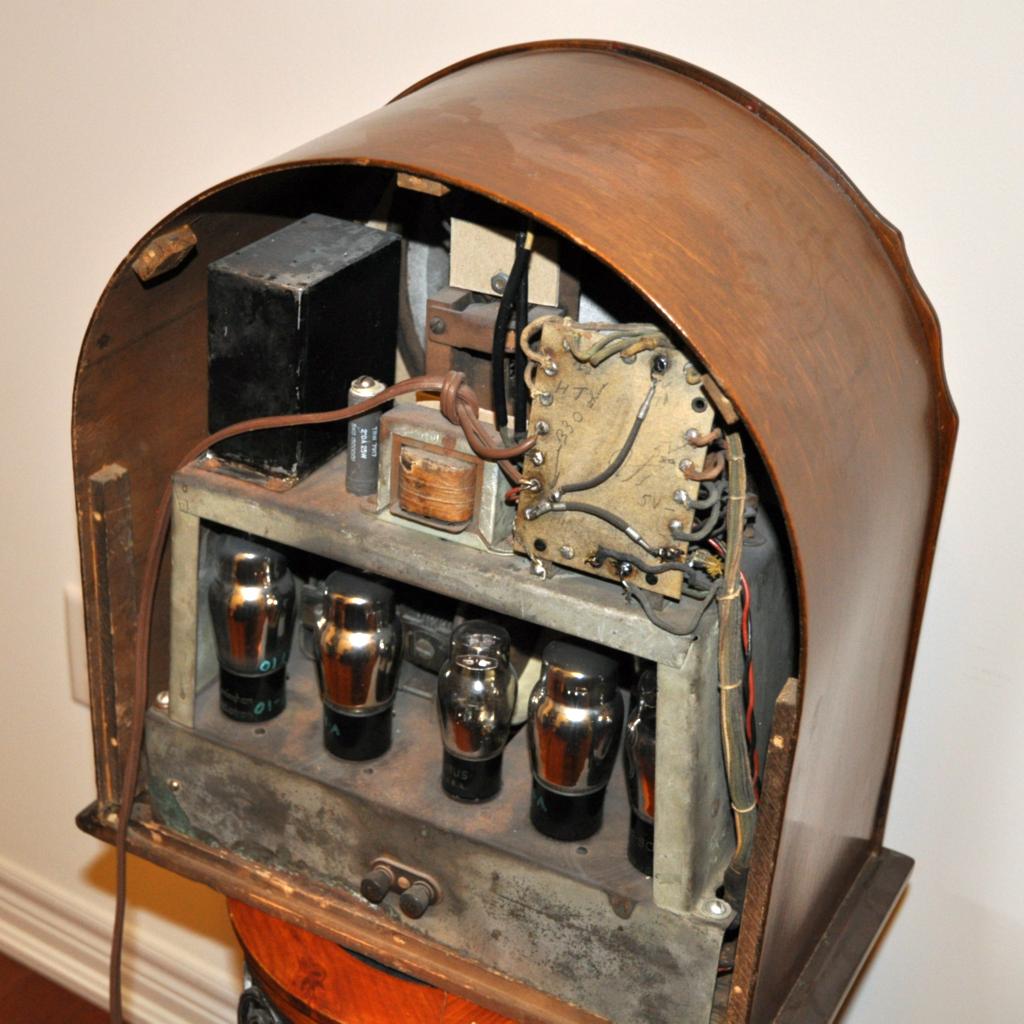

Прародитель радио изнутри.
Громкоговоритель ещё допотопного электромагнитного типа. Родственник известной "тарелки" "Рекорд".
Но работает более чем прилично, и громкость вполне приемлимая, что удивително для той мизерной мощности УНЧ.
Но с другой стороны объяснимо как раз типом динамика, который имеет намного большую чувствительность чем последующие громкоговорители динамического типа.

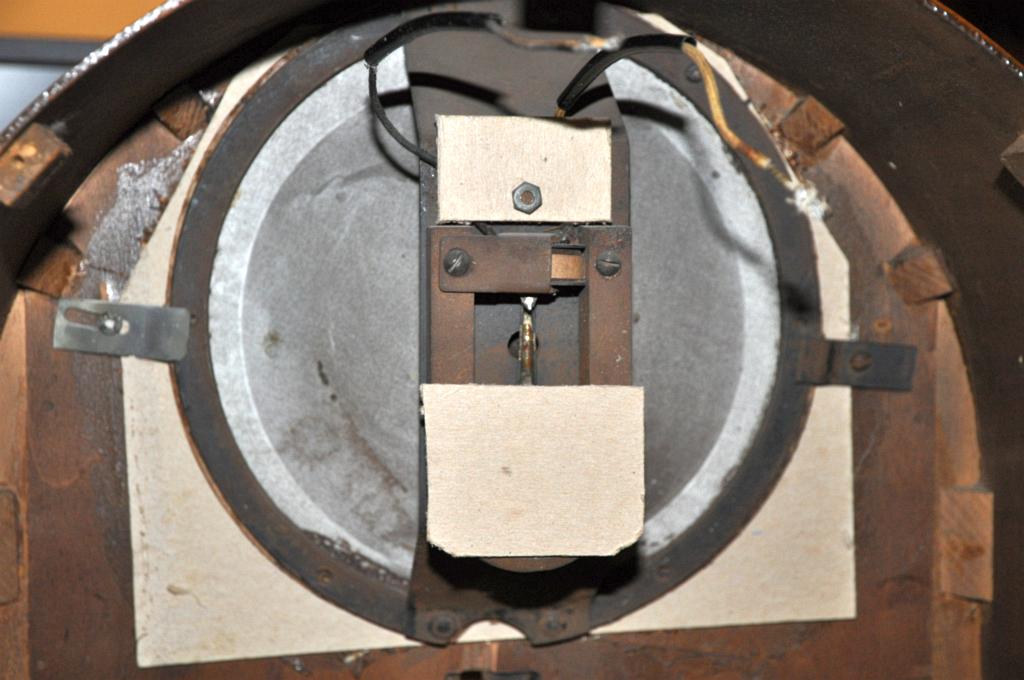

Прародитель громкоговорителя.

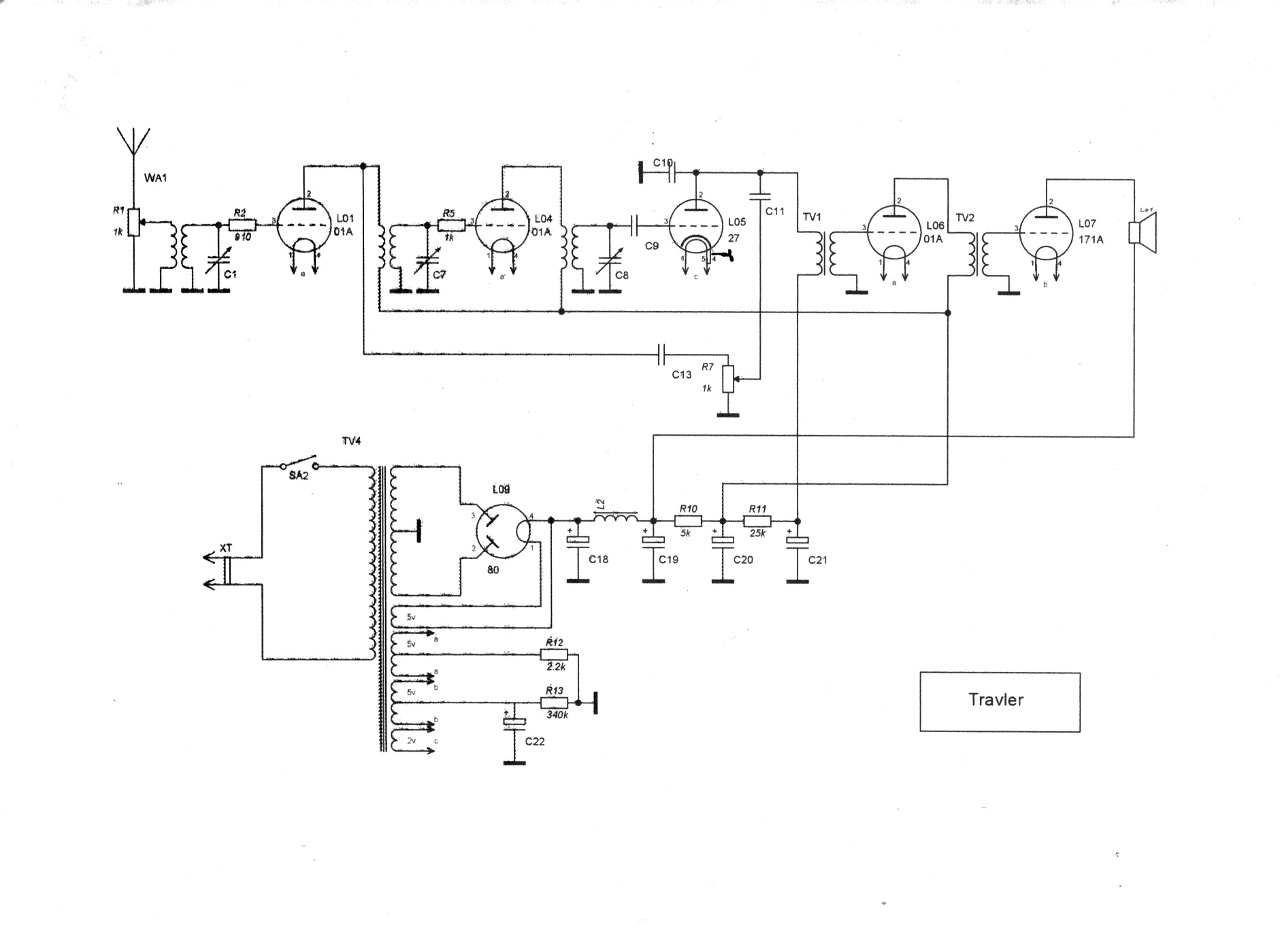

Ну и в заключение его схема срисованная с натуры в удобоваримом виде.

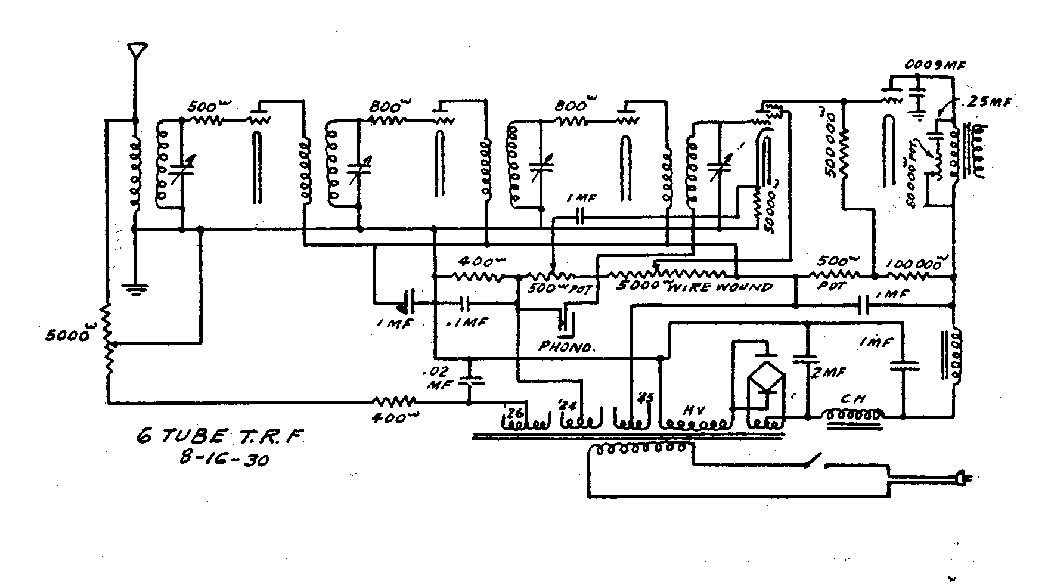

И схема с сайта NostalgiaAir.
Лампы по древности соответствуют приёмнику
01A - прямонакальный триод, 1-й УВЧ.
01A - прямонакальный триод, 2-й УВЧ.
27 - триод косвенного накала, сеточный детектор
01A - прямонакальный триод, 1-й УНЧ
171A - мощный прямонакальный триод, оконечный УНЧ
80 - прямонакальный двойной кенотрон
Диапазон один - СВ 540 - 1600кгц
Видео работы радио
Его упоминание у Эрба: Trav-Ler TRF 6
