Начала эпохи домашнего радио.


Радиоприёмник RCA-Radiola-III

Сделано в США. Нью Йорк. 1924г.



На этот радиоприёмник я нацелился, как на обязательный экспонат моей коллекци много лет назад. Но всё что-то мешало его приобрести. То не попадался за разумную цену, то если цена была приемлимая, то состояние уровня "дрова", но меня вовремя под рукой не было. Но вот звёзды совпали, и он у меня на полке.
Почему я на нег запал - всё таки это один из самых первых реально серийных радиоприёмнков для более-менее широкого круга пользователей, а не лабораторная модель для замудрёных учёных. Аппарат реально отображающий с чего начиналось это слово - "РАДИО".
Сначала общие сведения о радиоприёмнике RCA-Radiola III.

Немного предистории.
Почему III. Потому, что были перед ней и I и II.
Первая - это был ещё не серийный аппарат, а прототип. Этот прототип приемника был создан Альфредом Голдсмитом в 1921 году в ответ на просьбу Дэвида Сарноффа о простой «радио-музыкальной шкатулке». Убежденный в том, что большинство людей не интересуются техническими подробностями радио и не нуждаются в передатчике, Сарнофф поставил себе целью продавать радиоприемники, которые принимали сигналы и имели несколько простых органов управления. Прототип Голдсмита, названный RCA Radiola I, мог работать от постоянного или переменного тока и имел всего два органа управления. Одна ручка включала радио и регулировала громкость, другая выбирала станцию. Это задало шаблон для массового производства приемников, продававшихся в 1920-х годах.

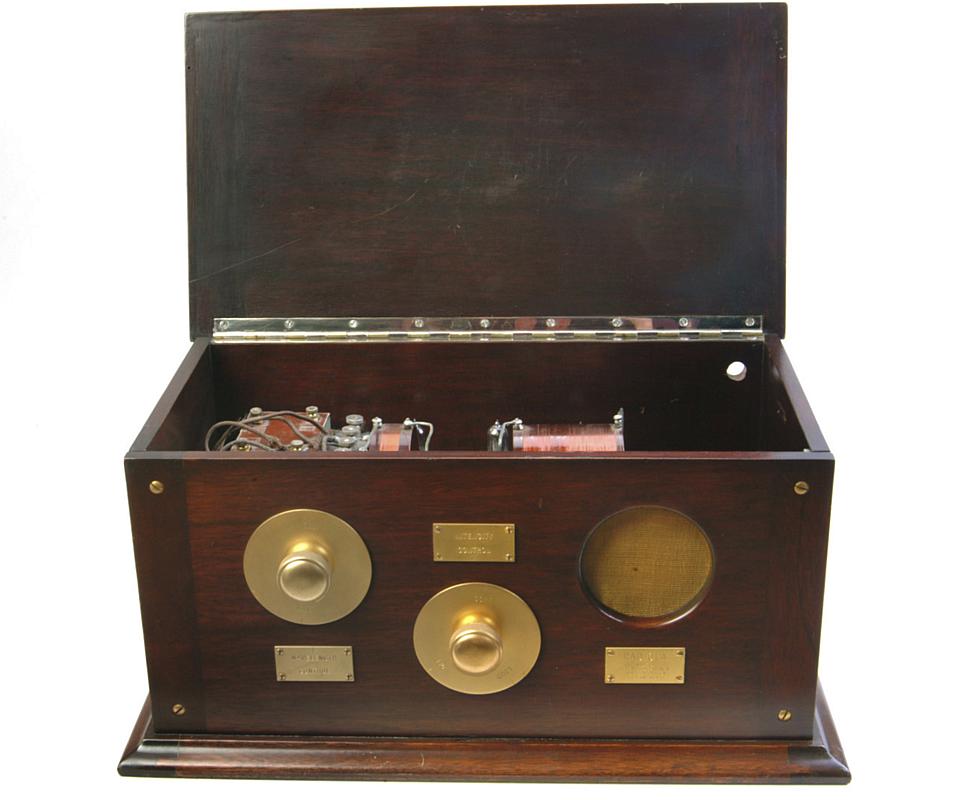

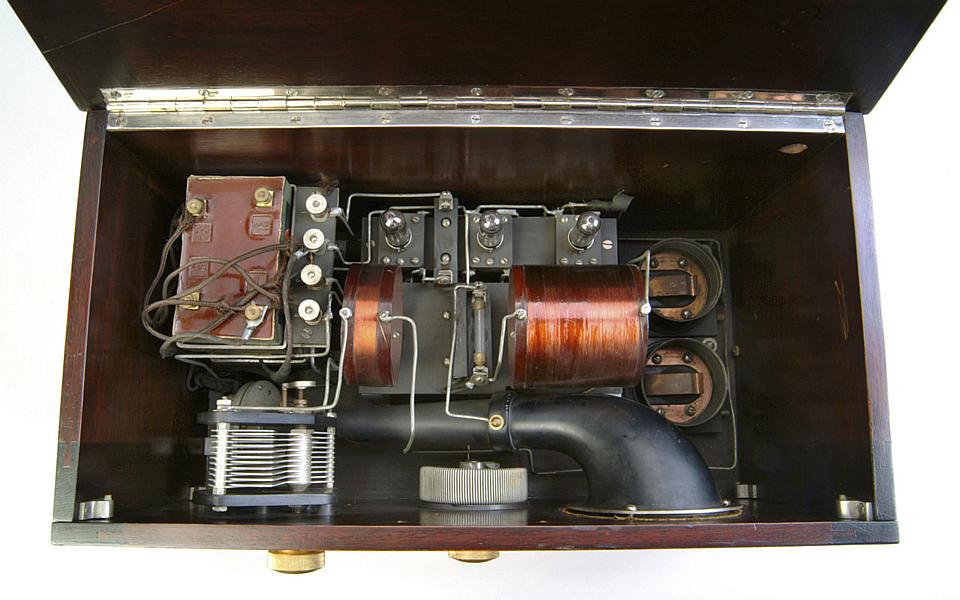

RCA "Radiola I" Prototype Radio Broadcast Receiver



Видимо потому, что это был прототип, а не серийная модель, то приёмник выглядит гораздо продвинутее даже 3-й модели вышедшей 4-мя годами позже. Во всяком случае для настройки используется КПЕ, а не принятый потом вариометр. И самое удивительное, приёмник обеспечивает не просто выход звука на наружные телефоны, а обеспечивает громкоговорящий приём с помощью встроеного рупорного громкоговорителя. Это в принципе объяснимо, так как к прототипу не предъявлялись ткие требования по стоимости производства как для серийного аппарата. Радоприёмник был построен на 2-х лампах, скорее всего типа UV200 . Конкретной информации не нашлось, но просто в 1920 году никаких других ламп и не былою

Следующей была уже серийная 2-я модель разработанная в 1922г.

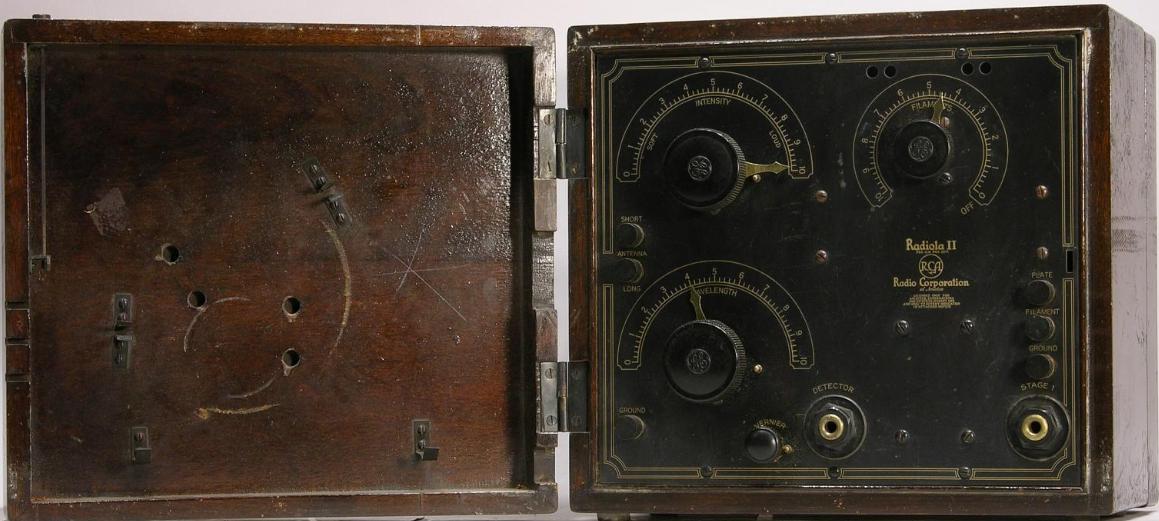

RCA "Radiola II" Senior Radio




Этот радиоприёмник уже построен в соответствии с требованиями серийного производства, то есть фокус уже смещён на максимальное удешевление аппарата.
Исчез КПЕ, заменённый на вариометр. Выход стал только на внешние телефоны. Лампа осталась только одна - сеточный детектор с регенерацией. Лампа типа WD11 .
В следующих моделях будут применяться такие же вариометр и лампы.

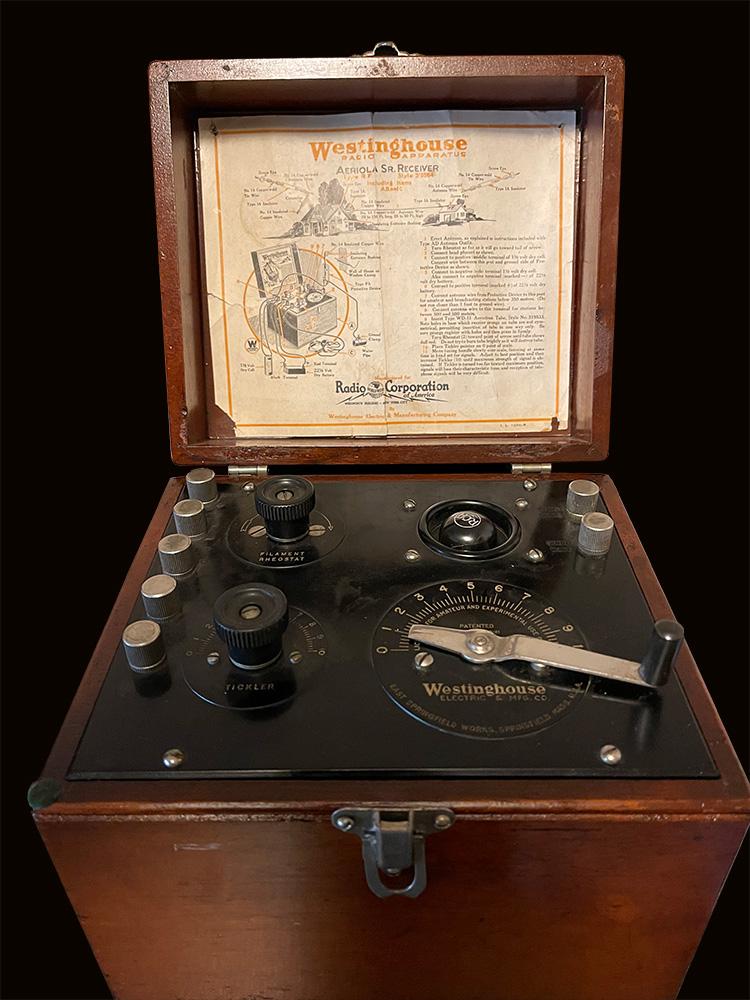

А это вариант RCA Radiola II AR800 выпускавшийсф в 1922-24гг. компанией RCA Victor Co




 RCA Radiola II у Эрба



Теперь перейдём к рассмотрению собственно виновника обзора.

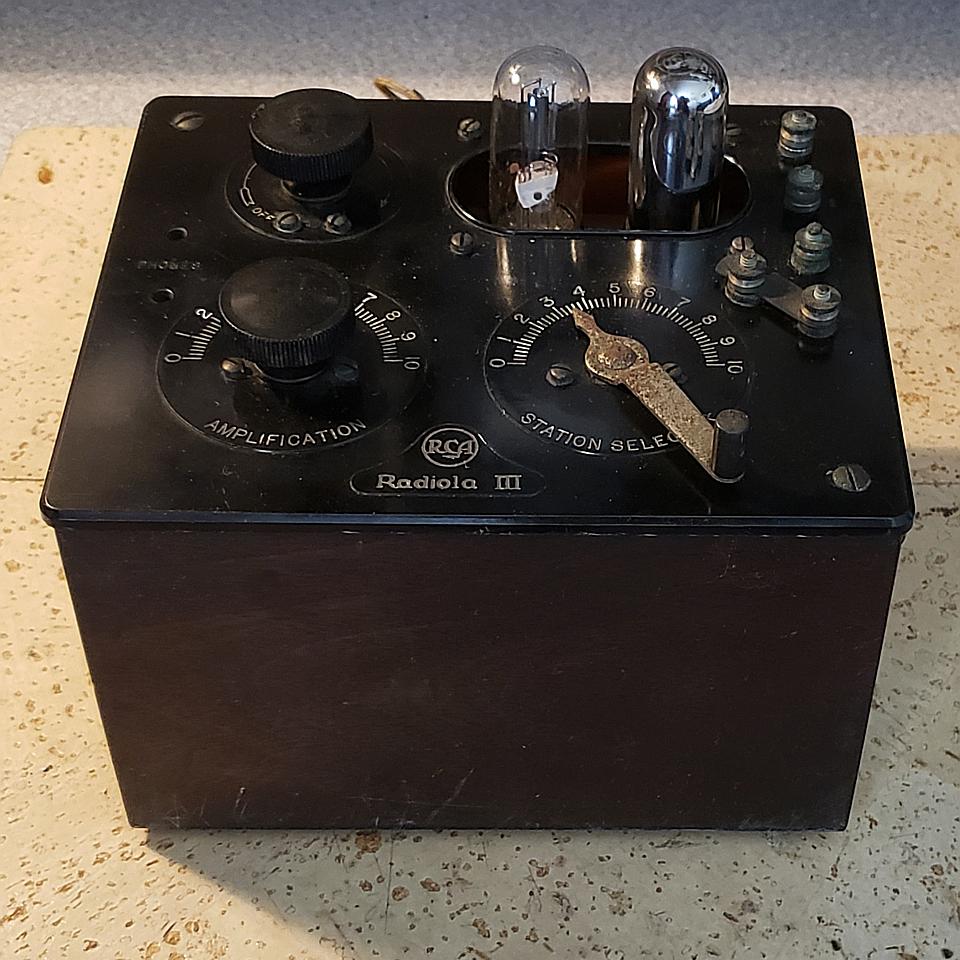

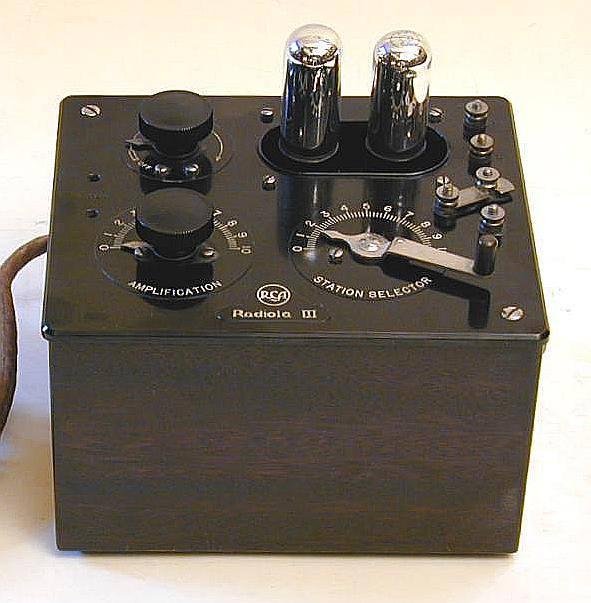

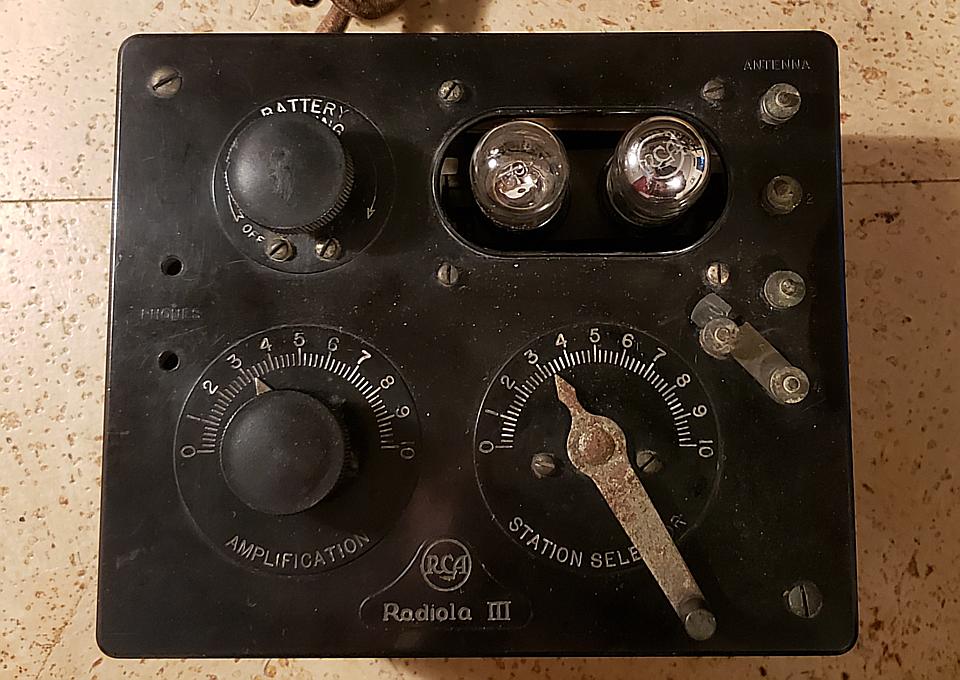

Радиоприёмник RCA-Radiola-III

Сделано в США. Нью Йорк. 1924г.


Приобретён вчера на день космонавтики. И исполнилось этому аппаратику ни много ни мало но уже  -101 год.
Состояние, даже без учёта запредельного для радиотехники возраста, просто идеальное. И самое невероятное, что мало того что приёмник был укомплектован родными лампами W11 так у них при проверке оказались даже целые накалы. Не знаю в рабочем они состоянии или нет, когда нибудь может рискну дойти до опробывания этого раритета. Из обсуждений в интернете большинство владельцев этого аппарата обычно не рискуют его включать во избежании потери даже не столько приёмника сколько сверхредких рабочих радиоламп W11.


Модель RCA Radiola Model III была представлена ​​в 1924 году. По цене $24,50 (что на сегодня эквивалентно $460) она стала очень популярной и продавалась тысячами. Многие из них сохранились до наших дней, так что если вы только начинаете интересоваться радиоприемниками 1920-х годов, это доступный выбор.

Radiola III — это работающий от батареи регенеративный приемник, использующий две лампы типа WD-11. Одна  действует как регенеративный детектор, другая как УНЧ. Приёмник работает в диапазоне частот от 470 до 1540 килогерц, что примерно соответствует нашему современному стандартному вещательному диапазону.

Лицевая панель и большие ручки сделаны из черного бакелита. Другие элементы управления и фитинги на лицевой панели никелированы.



Как и многие радиоприемники того времени, Radiola III была разработана для использования с наушниками.

RCA также продавала Model III-A, которая была больше и дороже Model III. Она использовала четыре лампы вместо двух, с 2-х тактным усилителем мощности для подключения громкоговорителя вместо наушников.

Кроме того как отдельная приставка продавался усилитель мощности такой же как применённый в Model III-A. Его схема будет приведена ниже. Этот усилитель просто подключался 2-мя перемычками к телефонным гнёздам. Внутри он содержал всего 5 деталей - 2 лампы, те же W11, два трансформатора, входной фазоинвертор и выходной 2-х тактный и реостат накала.

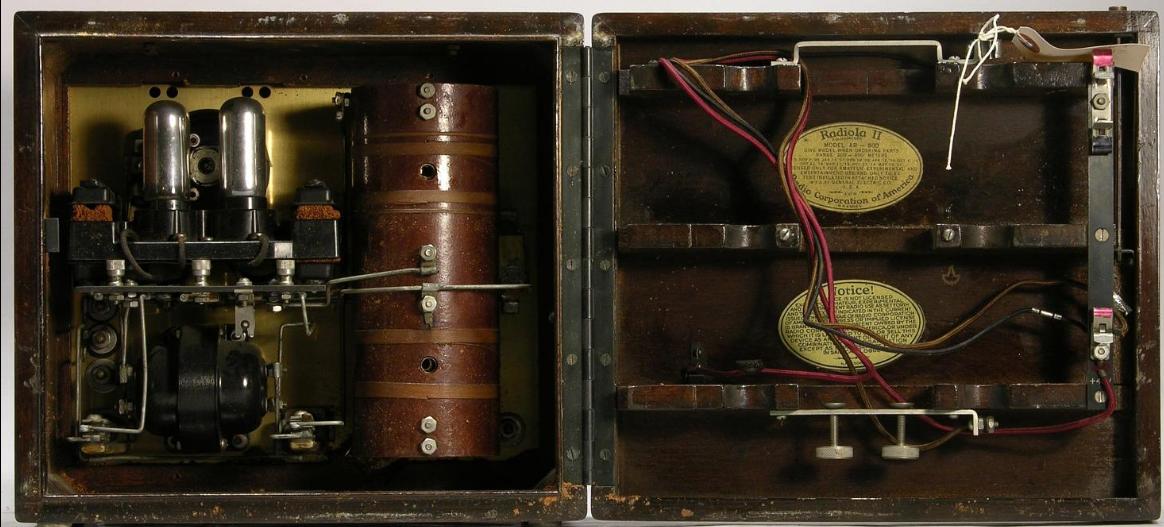

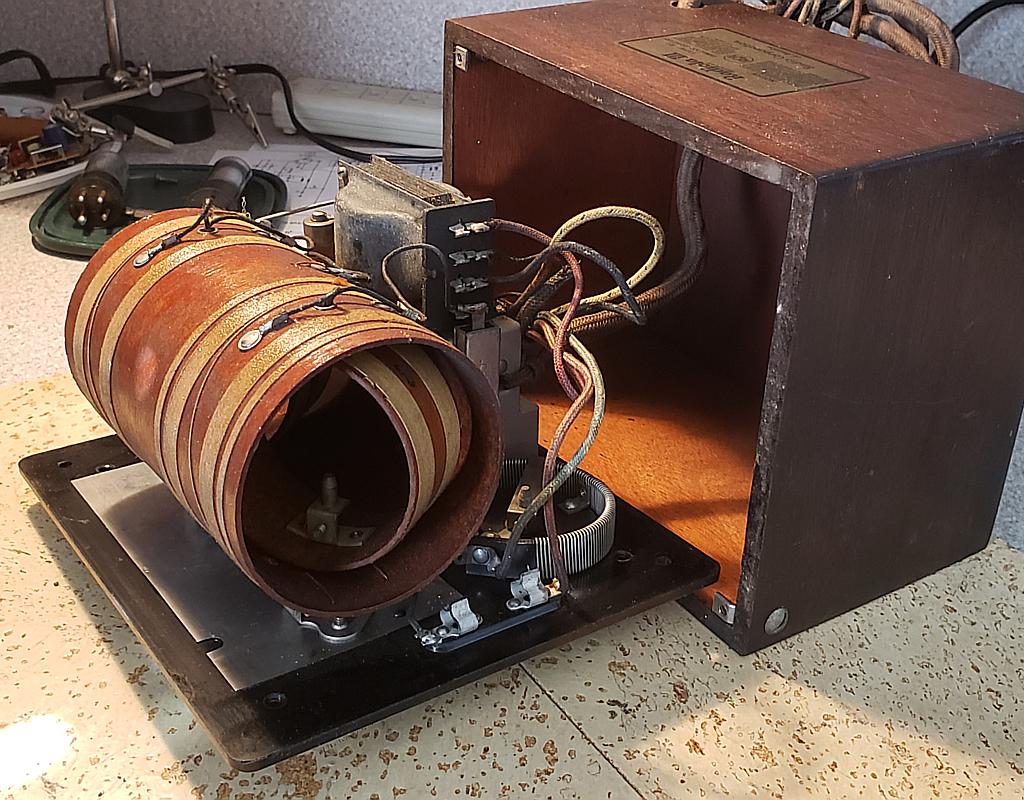

Радиоприёмник RCA-Radiola-III внутри

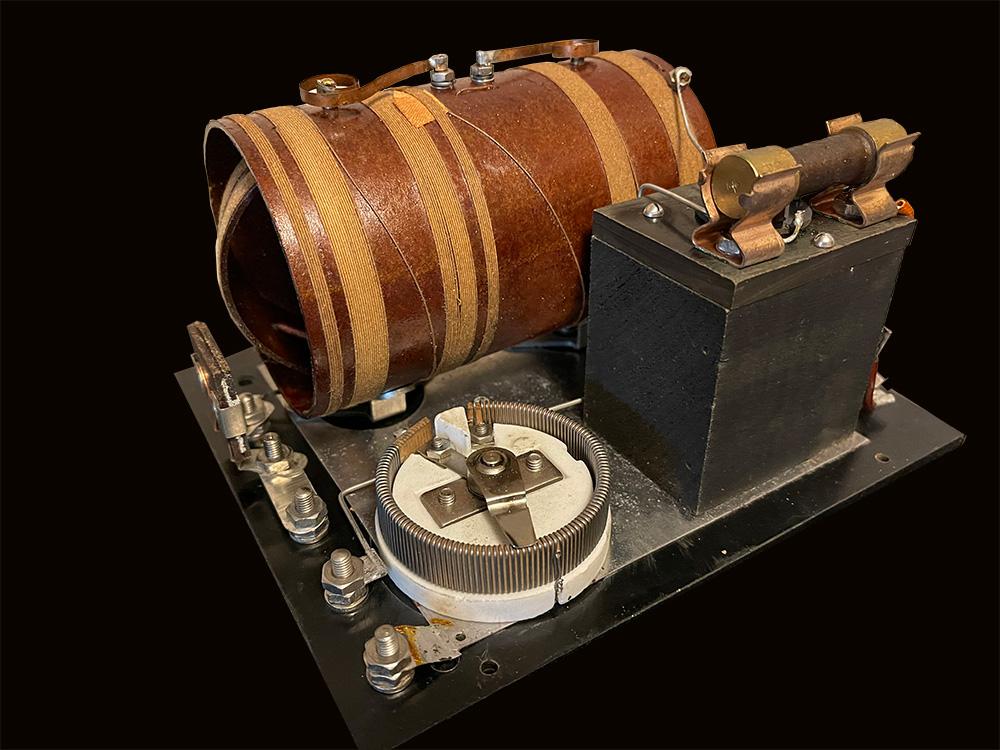

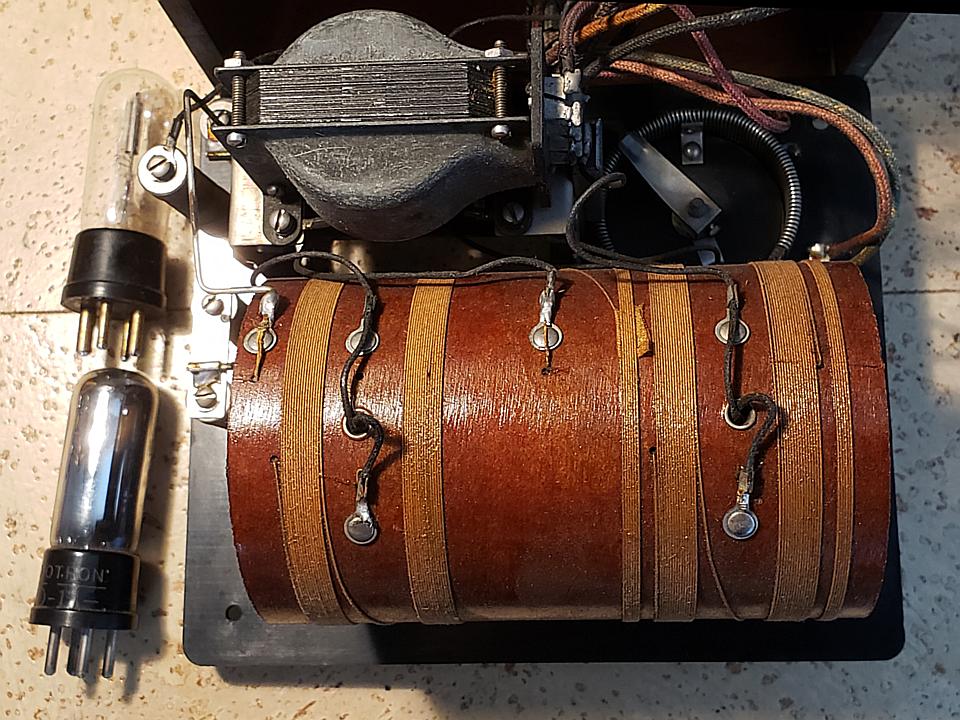

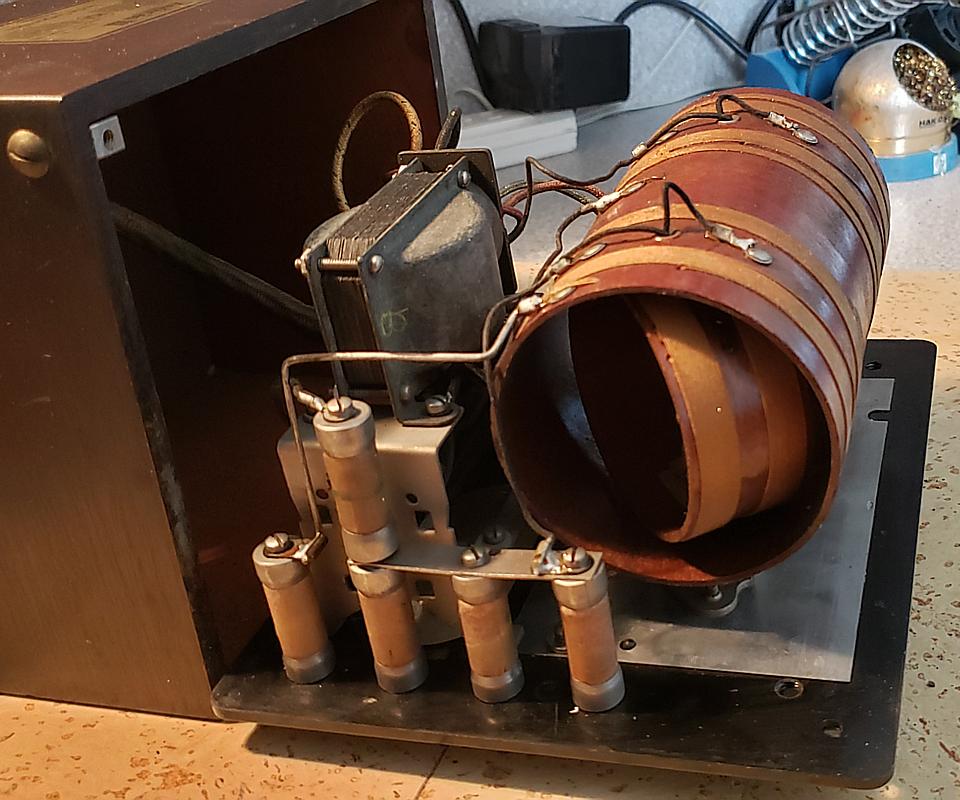

Вот и вся начинка радиоприёмника. Пальцев на руках почти хватит для подсчёта всех его компонентов. На втормм рисунке на переднем плане видны 5 бочкообразных конденсаторов. ; Нижние подключены к клеммам на которых коммутируется антенна для перекрытия  всего диапазона. 5-й скомпонован с резистором и служит гридликом сеточного детектора. Плюс ещё 6-й конденсатор на трансформаторе и реостат накала. Итого с вариометром и лампами всего выходит 11 деталей.

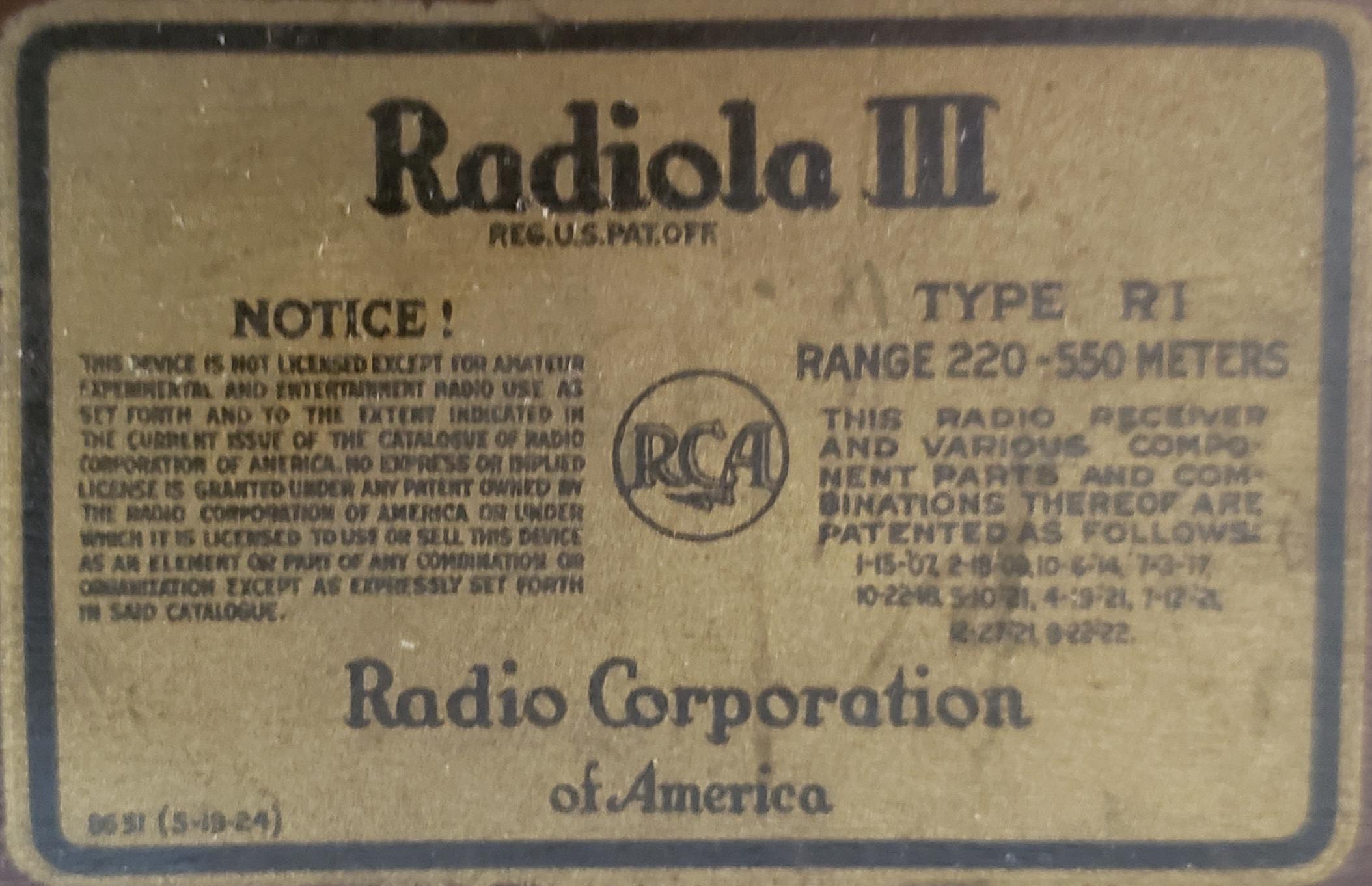

Его шильдрик

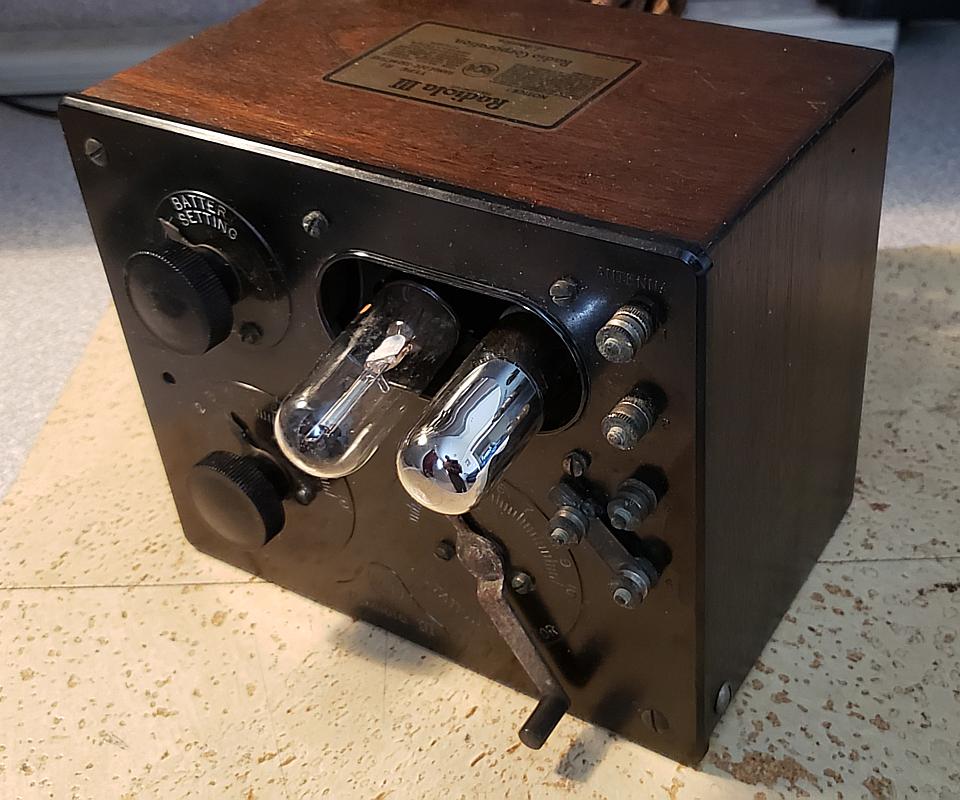

И лампы  WD11


Как можно найти в описании лампы WD11 по линку вверху эти две лампы разных весий.

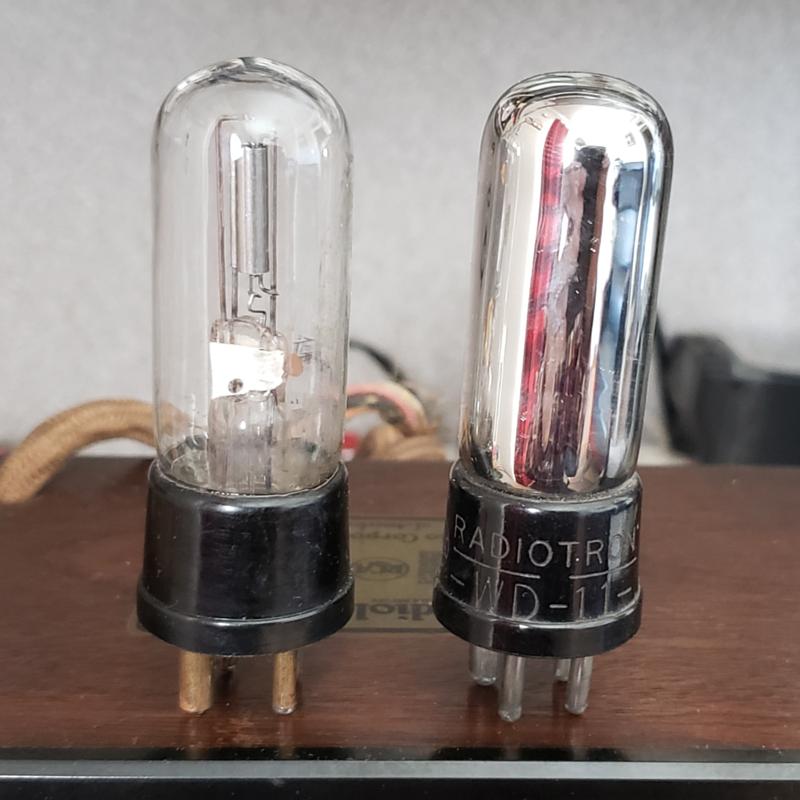

Первая - тип 4, с позрачным баллоном и известковым геттером хорошо видным на стеклянной гребёнке.
Вторая - тип 5, с металлизированным баллоном.

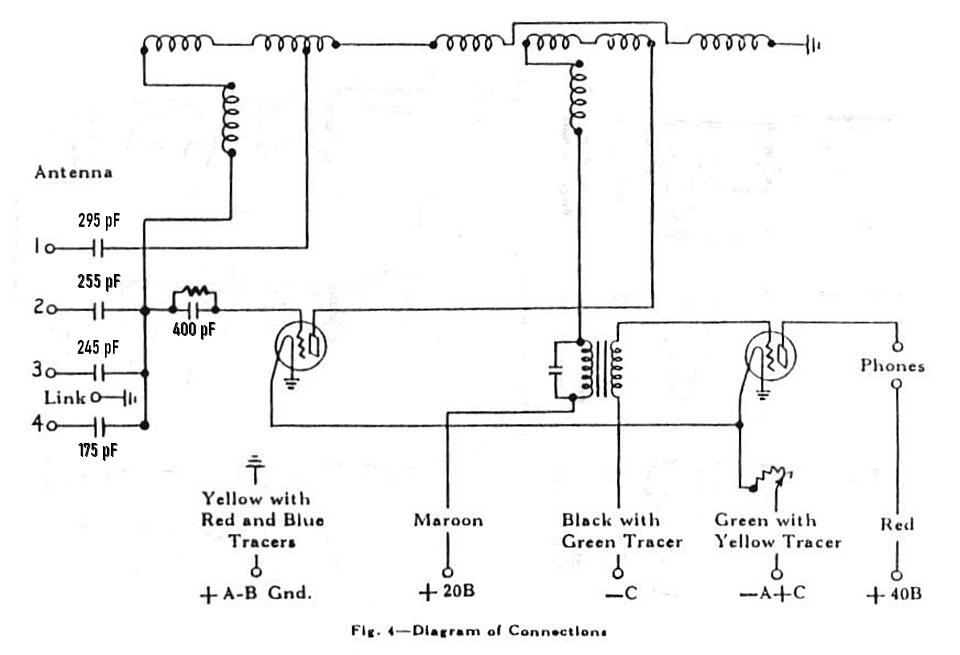

Схема RCA Model III



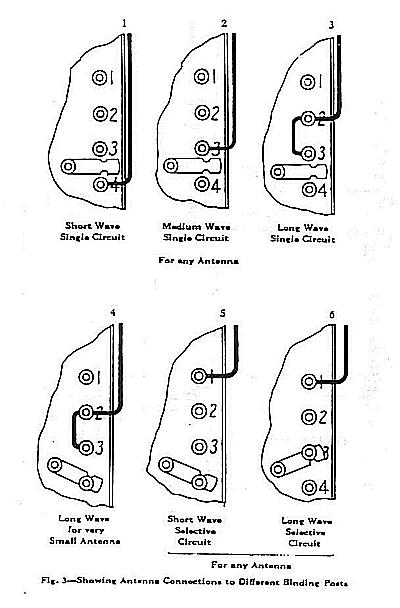

Схема подключения антенны

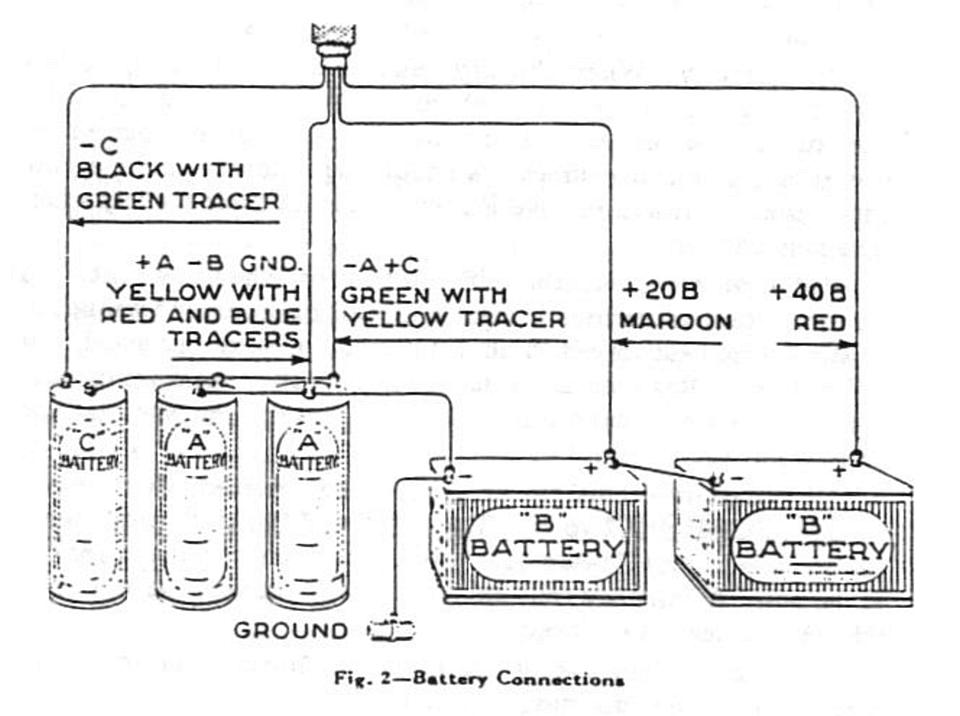

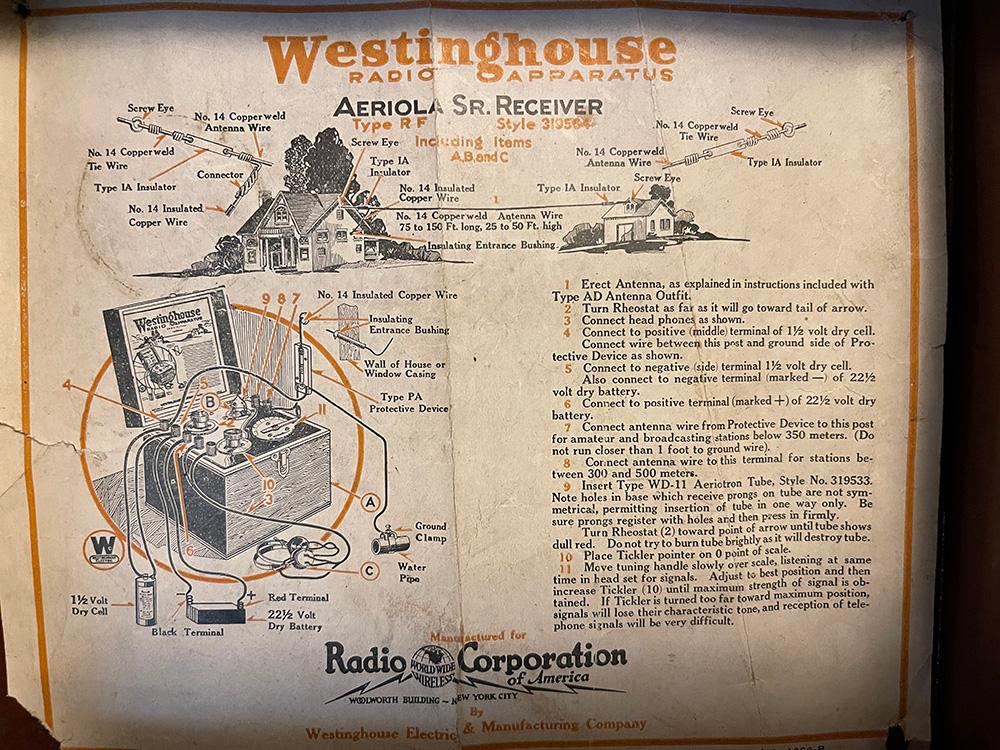

Схема подключения батарей

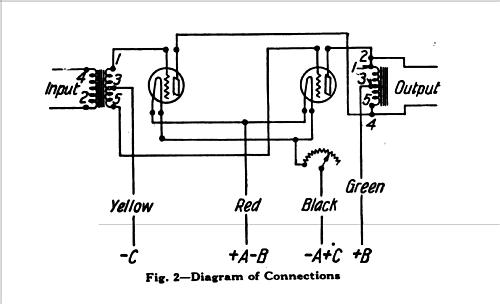

Схема RCA amplifier




Измерение диапазона частот настройки RCA-Radiola-III

По просьбе коллеги, владельца такого же аппарата, были измерены частотнные диапазоны при разных конфигурациях антенного клеммника. Сигнал подавался вместо антенны с генератора сигналов через стандартный эквивалент антенны. Уровень сигнала измерялся осциллографом на сетке первой дампы. Частота измерялась по шкале генератора сигналов при положениях по шкале вариометра 0 - 5 - 10. Влияния положения катушки обратной связи на частоту настройки не было обнаружено.
Заодно были измерены значения ёмкостей контурных конденсаторов и их значения были добавлены на обновлённой схеме.

Результаты измерения свдены в таблицу для каждой из 6-ти антенных конфигураций и положений шкалы вариометра 0, 5, 10:

Частота нстройки в кГц
№ конфигурации в соотвтствии с схемой подключения антенны
Деление
10
 на
5
шкале
0
1
 800
 1000
 1520
2
 1150
 1350
 2050
3
 700
 875
 1320
4
 540
 650
 1000
5
 710
 900
 1375
6
 1040
 1250
 1830
