Эпоха прямого усиления.

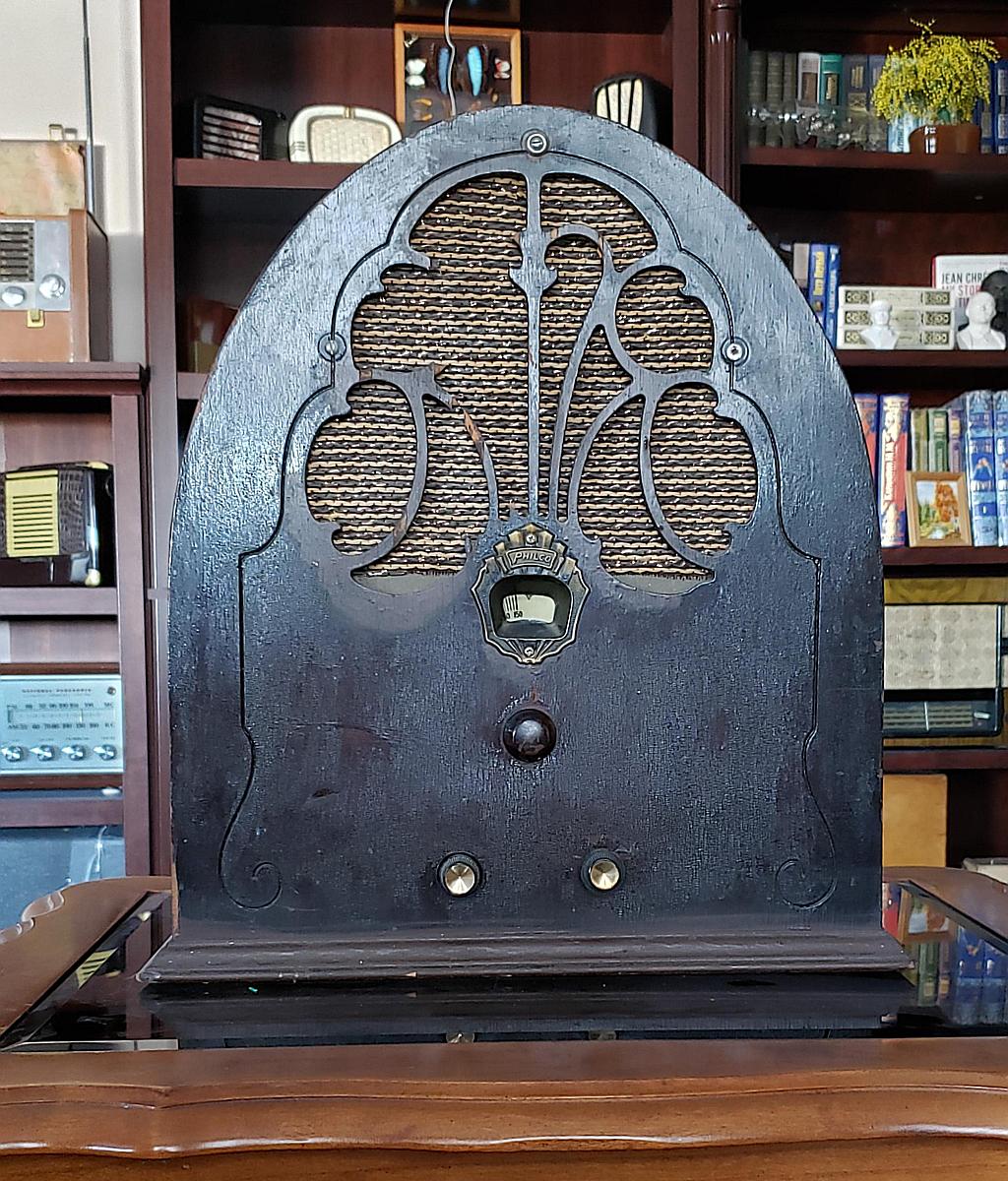

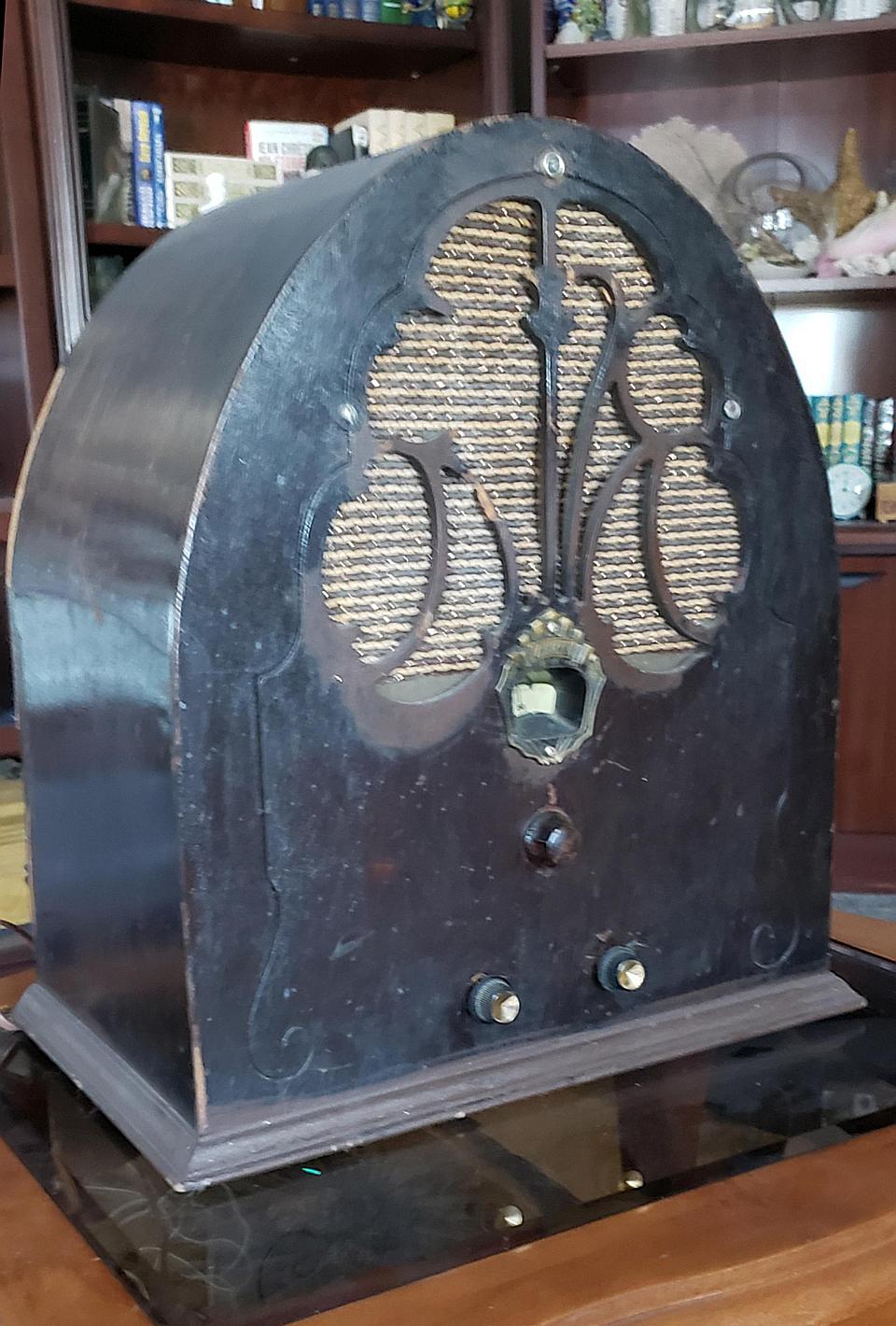

Радиоприёмник Philco-20A
Сделано в Торонто. 1929г.
Наткнулся на этот приёмник в маленьком магазине антиквариата. Стоял он высоко на шкафу, и судя по пыли довольно давно.
Спросил за цену, тётка попросила $60. Снял, с принесеной стремянки. Ох и тяжёлый зараза оказался. Осмотрел, корпус сверку с дыркой. Не сильно тяжёлой, трещина со сколом по верхушке перегиба. Сделать в принципе можно. Указал на дефект, спросил - "А дешевле". Тётка продавщица вздохнула - "он мне уже надоел, а наверх снова подымать - ну его на фак. Забирай за $40. От так его и приобрёл.
Привёз домой. Первым делом проверил на возможность включения (целый ли шнур, нет замыкания сети итп.)
А он заработал как только родился. Так и не пришлось его даже из корпуса вынимать. Будет ждать пока соберусь его корпусом занятся

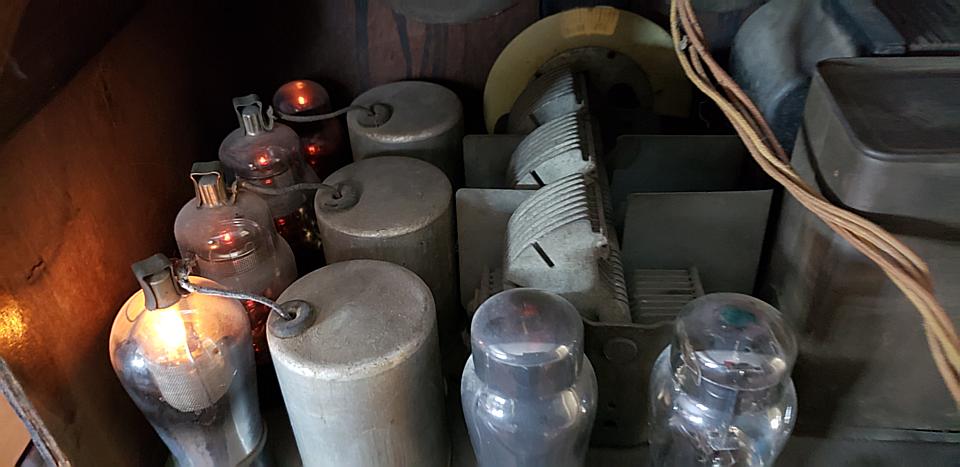

Его вид изнутри в рабочем режиме.

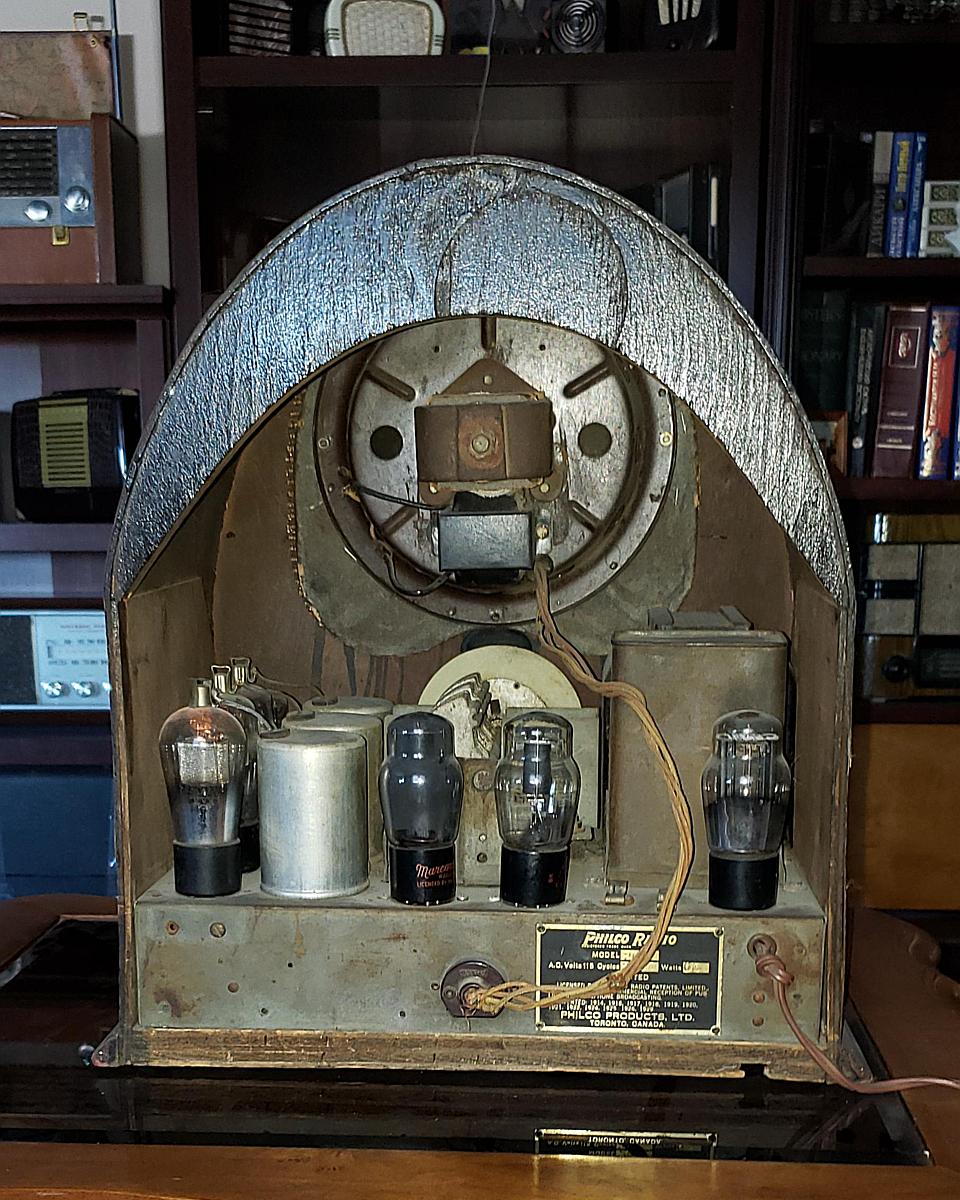

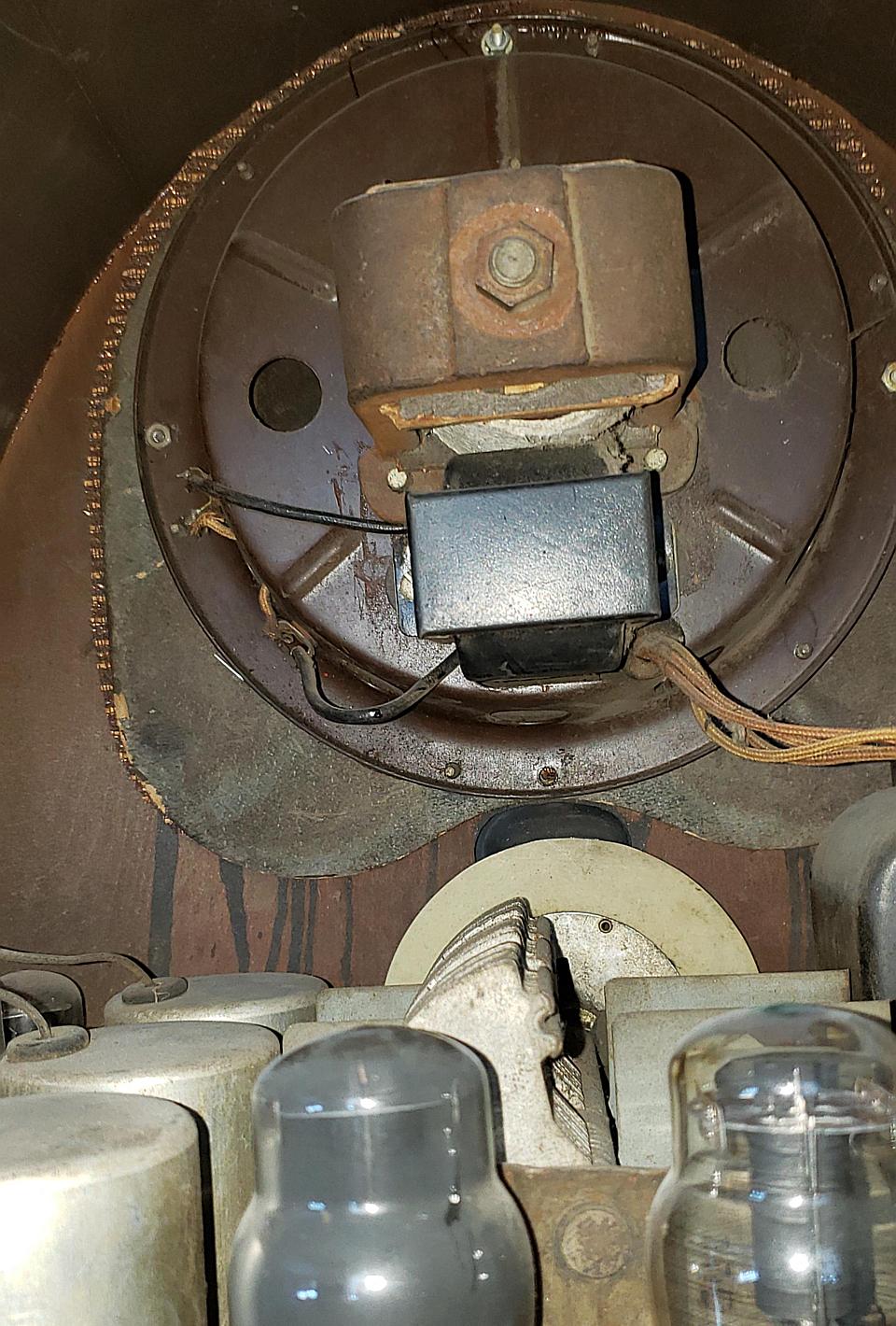

Его громкоговоритель.
Ещё древний, но уже электродинамический, но естественно с электромагнитом

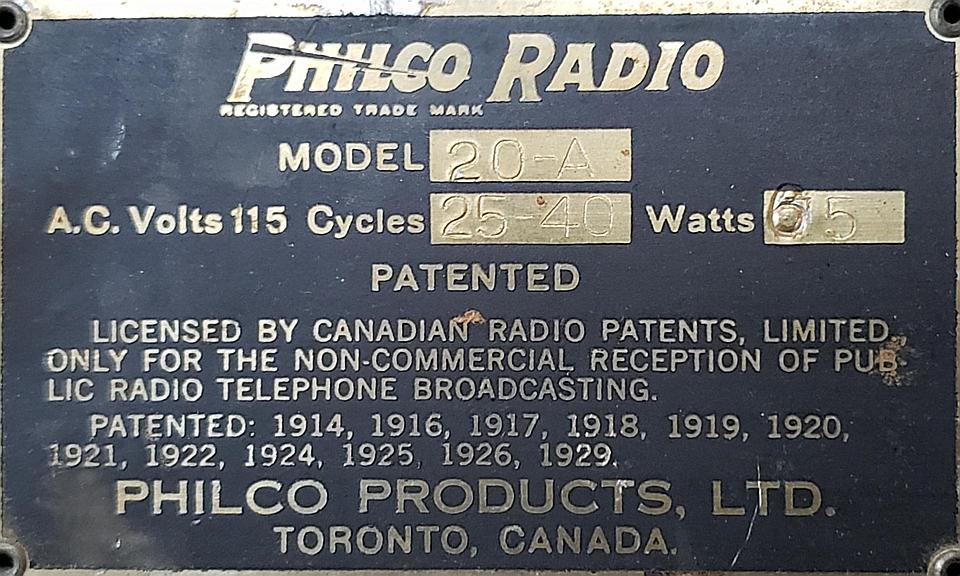

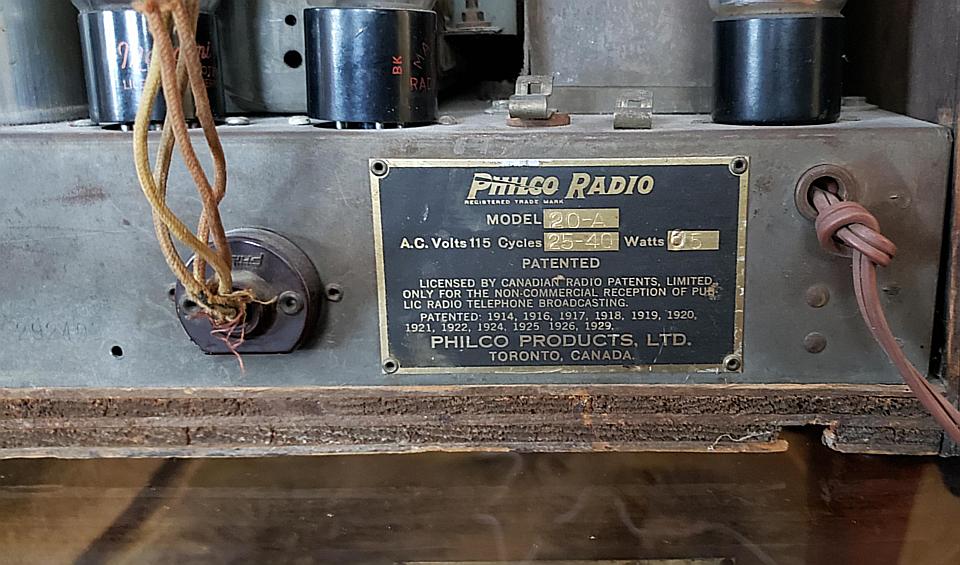

Шильдрики говорящие о том "who-is-who"

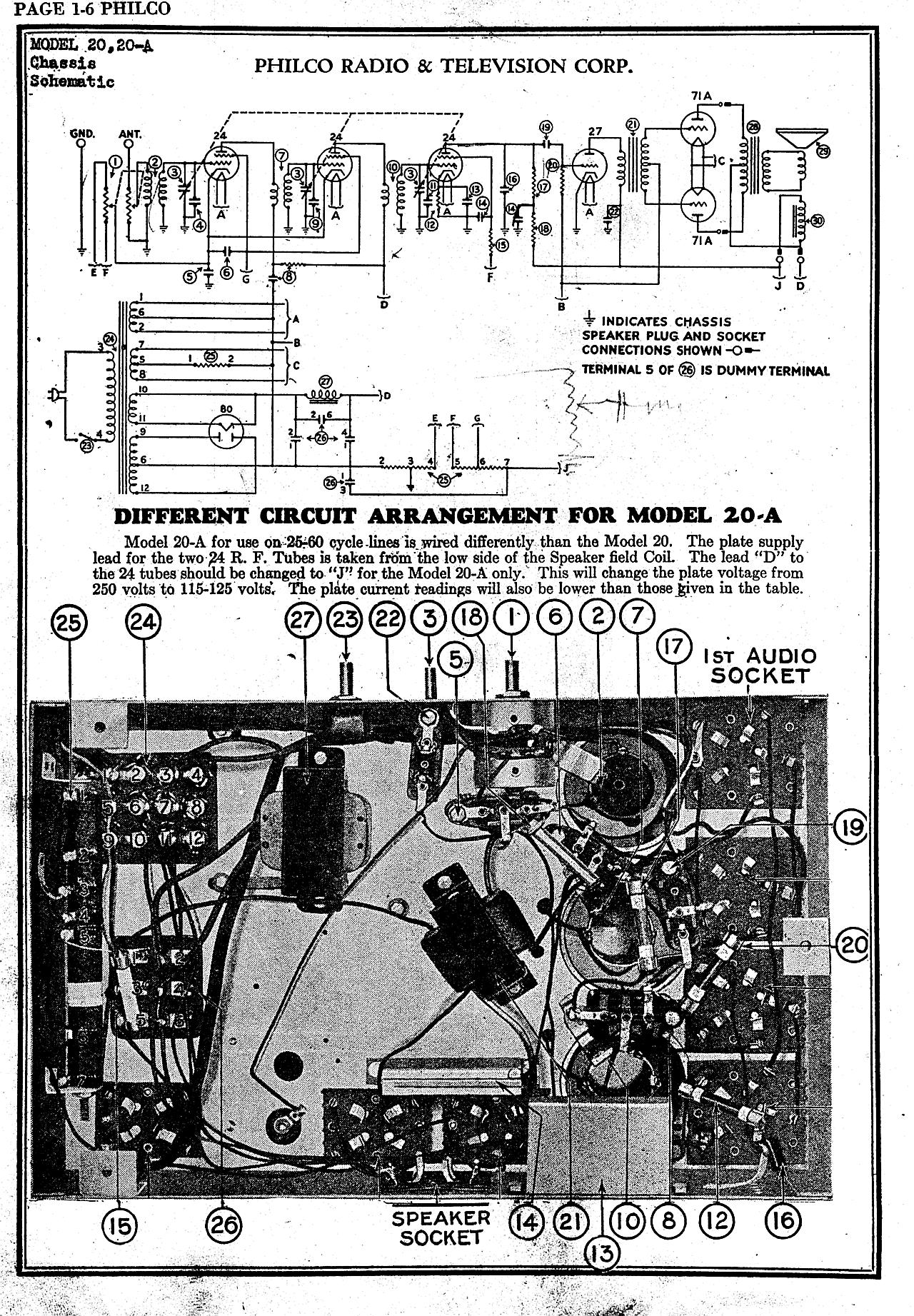

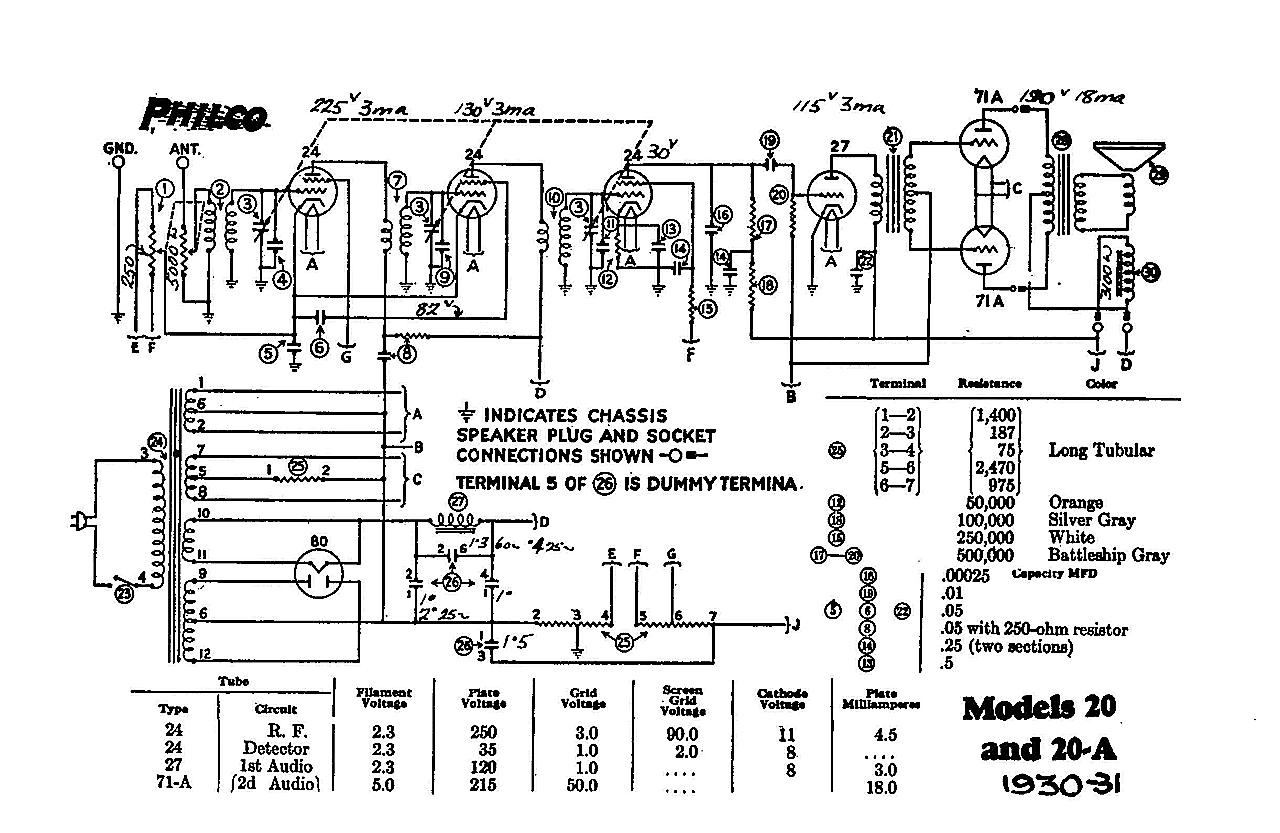

Его схема
Лампы чть моложе чем в аналогичном Trav-Ler но только чуть:
24 - УВЧ-1
24 - УВЧ-2
24 - УВЧ-3
27 - сеточный детктор, драйвер выходного УНЧ
71A, 71A - 2-х тактный выходной УНЧ
80 - 2-х анодный кенотрон
Диапазон один - СВ 540 - 1600кгц
Видео работы радио
И его описание у Эрба: Philco 20A
