Начала эпохи домашнего радио.
Радиоприёмник Crosley Trirdyn
Сделано в США, Цинцинати, 1925г.
После предыдущего патриарха "Music Master" вскорости мне попался в местных объявлениях ещё более патриаршный аппарат. Договорился, съездил недалеко, под стены здешней атомной электростанции, и забрал ещё одного представиля 1925 года. Почти из первых ламповых радиоприёмников изготавливавшихся уже не в научных лабораториях для экспериментов, а можно сказать на промышленный основе, для американских ширнармасс. Это "Crosley Модель Trirdyn" регенеративный приемник 1924-го года.
Состояние аппарата на 5. Пожалуй делать с ним вряд-ли что понадобится особо. Владелец тоже коллекционер, это у него дубликат, полностью рабочий по его словам. Да это и похоже по его состоянию. Правда приобретён без ламп, но это не проблема. Эти лампы, 01А у меня уже есть в других аппаратах, может даже с запасом, но и на ебэе они есть регулярно.

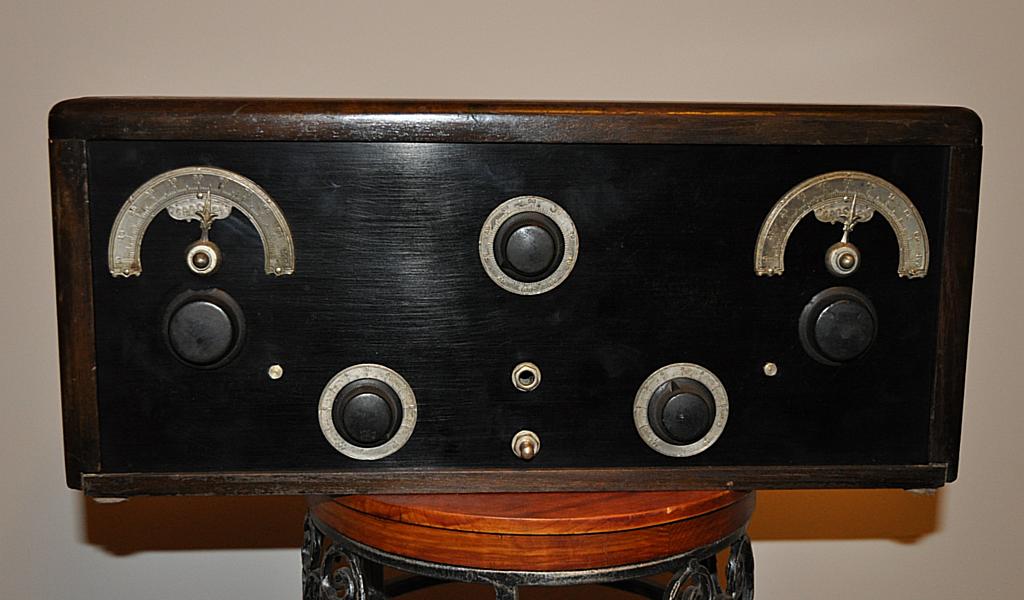

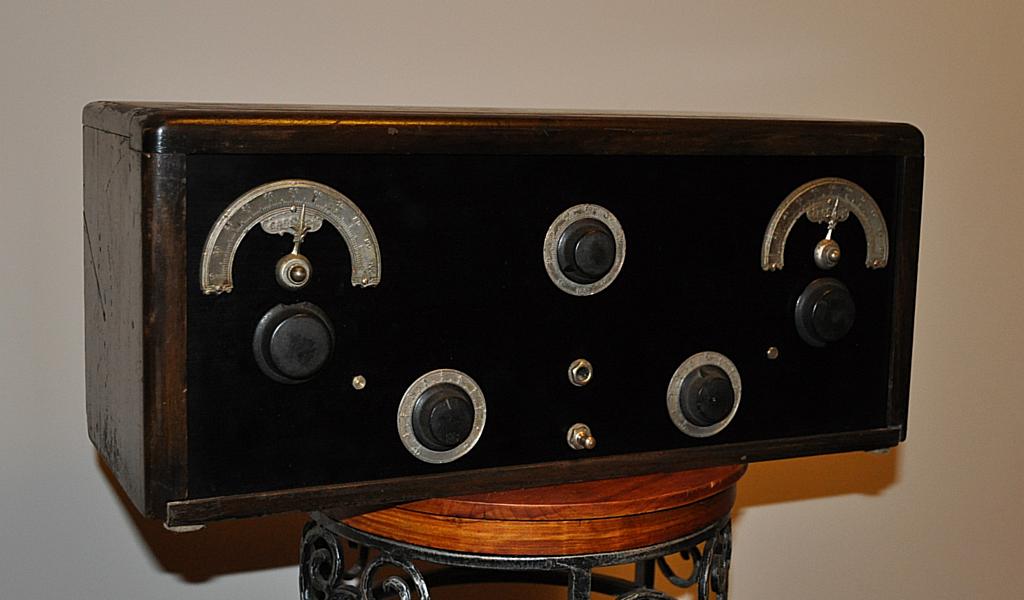

Его вид.

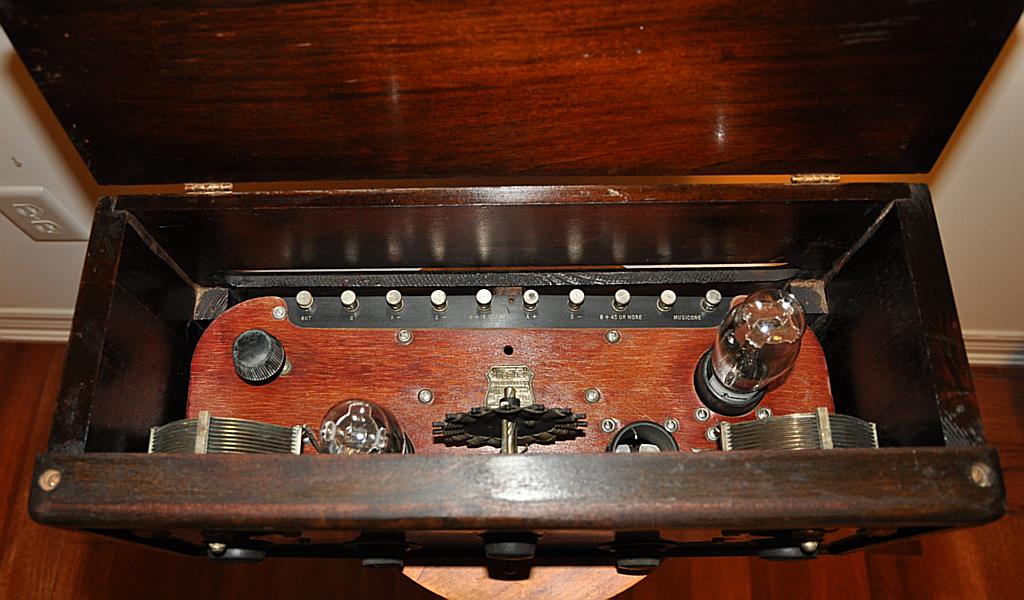

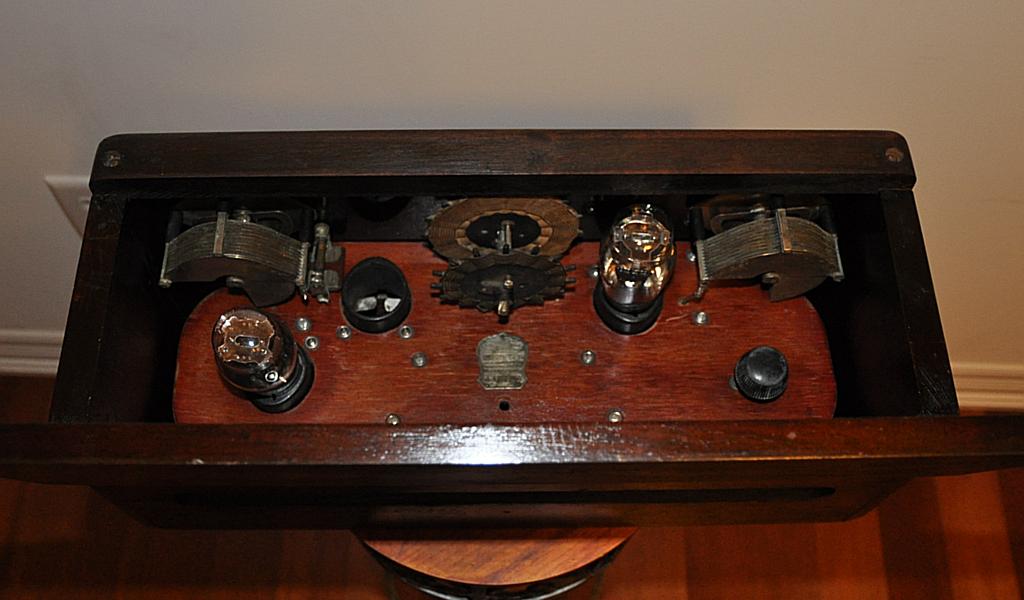

Его внутренний вид.

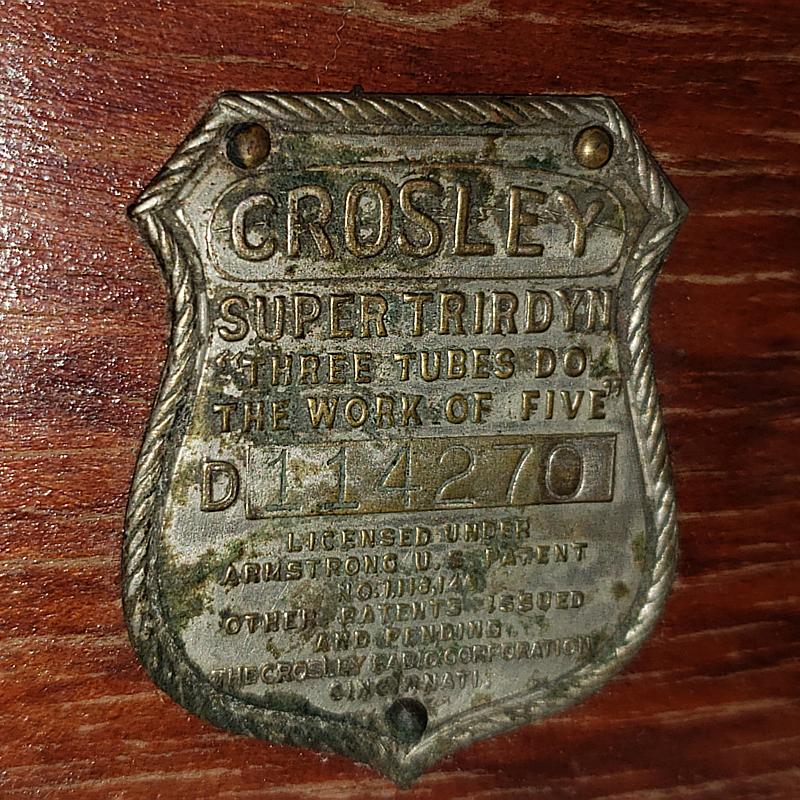

Шильдрик.
Он представляет 3-х ламповый батарейный рефлексно регенеративной приемник. Первая лампа ВЧ усилитель плюс перый каскад усилителя НЧ. Вторая лампа - регенеративный детектор. Третья лампа - выходной усилитель НЧ, который нагружен на внешний динамик. При использовании наушников, третья лампа не используется. Настройка очень непростая, так как нв это время многосекционные КПЕ ещё не придумали, и для настройки использовались нужное количество односекционных, настраиваемых раздельно. В этом приёмнике их два и процесс настройки заключается в либо предварительной установке обеих КПЕ по шкалам с последующей подстройкой, либо манипуляции параллельно двумя ручками настройки. Но это цветочки, а вот в приёмниках с большим количеством КПЕ уже двух рук будет мало, и процесс настройки требует уже виртузного владения тремя руками сразу. Учитывая, что ещё необходимо следить за величиной обратной связи и также её непрерывно подстраивать, то без дрессированного осьминога первые этузиасты радиоприёма явно не обходились.
Но и это не всё, ещё необходимо было выбрать оптимальную связь с антенной антенным вариометром и подобрать накалы на лампах ещё двумя реостатами. Так что та ещё задача. Как дойду до состояния этой готовности аппарата поделюсь впечатлениями о процессе настройки.
Наверное это один из первых рефлексных аппаратов, так как он описывался в то время в нескольких научно-популярных журналах как выдающееся новейшее достижение схемотехники, позволяющее с тремя лампами добиться эффекта эквивалентного 5-ти 6-ти лампам.

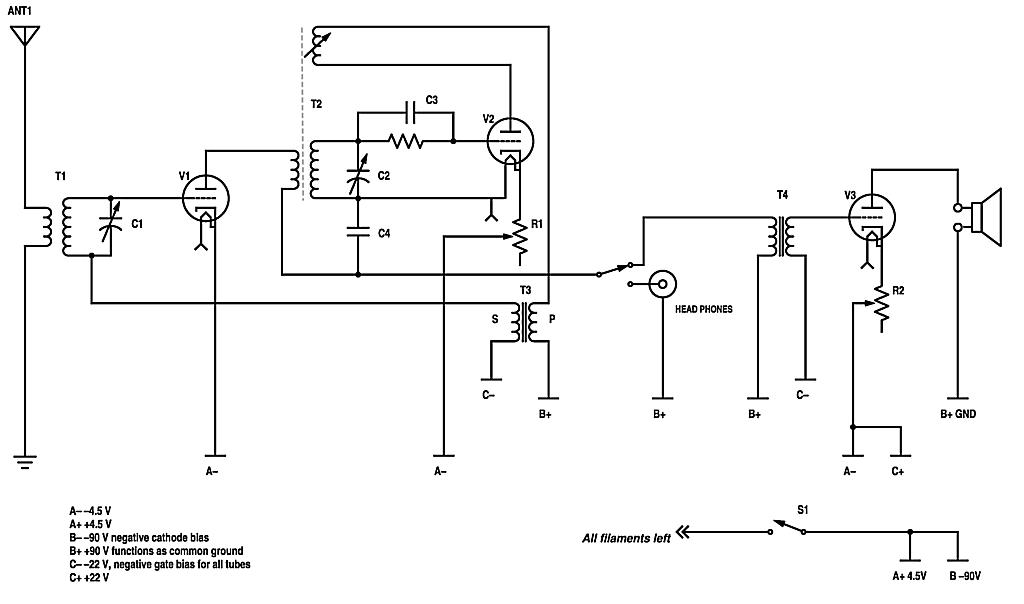

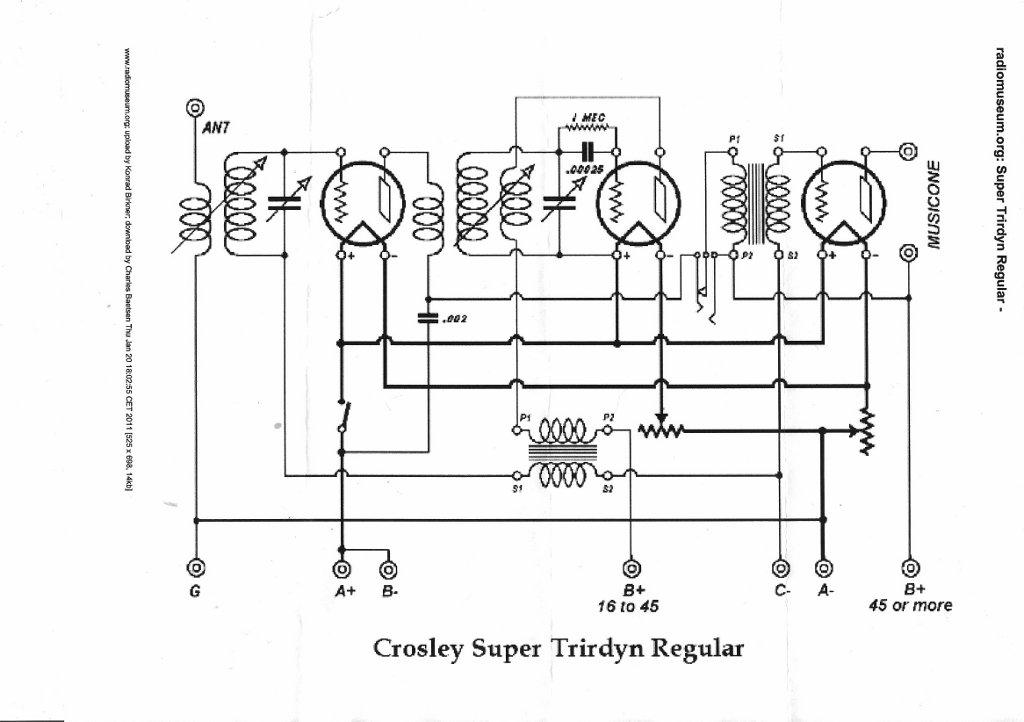

Его схема почти в современном видею
Его схема как её рисовали в те времена.

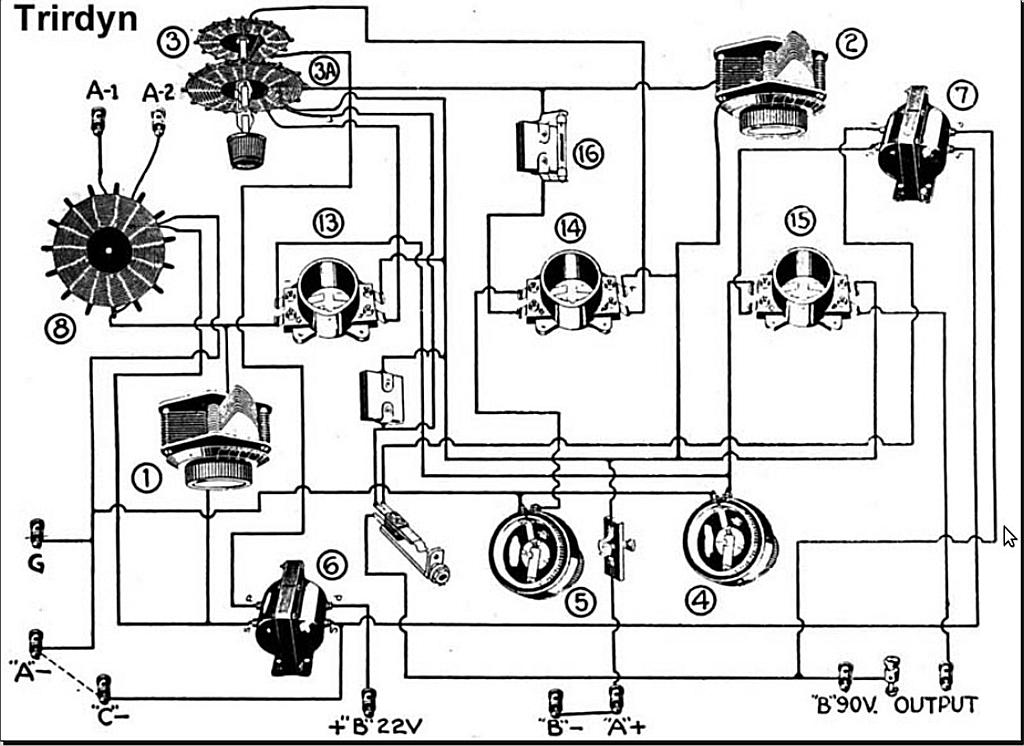

И схема срисованая с натуры в совсем читабельном виде.

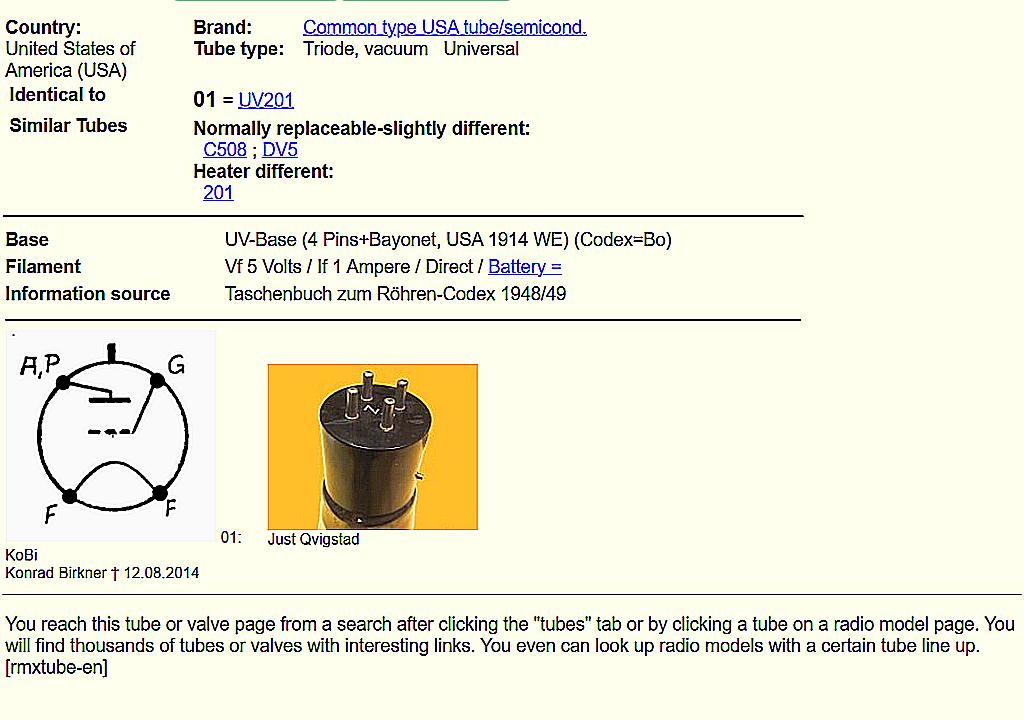

Все лампы в аппарате типа 01, одни из первых прямонакальных триодов.
Их эксплутация в батарейниках была доступна далеко не бедному народу. Так как только накал кушал 1 ампер при 5-ти вольтах. Так что затраты на батареи были очень существенными.
Позже появились более экономичные аналоги - 01A, 201A с током накала "всего" 0.25 ампера.
И его описание у Эрба: Crosley Trirdyn
