Акустика начала века радио
Crosley Dynacone Speaker.
Сделано в США, Cincinnati, 1929г.
Следующим шагом в Hi-End были пока электромагнитные но уже дифференциальной конструкции и с диффузором. Шаг вперёд к Хай Энду. Пока ещё не придумали как крепить диффузор к корпусу и его край был просто обшит мягким войлоком которым он и ложился на корпус. Да и сам диффузор был без затей свёрнут из листа бумаги и сшит. Радио двигается вперёд наощупь методом проб и ошибок. Это мы сейчас умные, всё знаем, всё видели и снисходительно посмеиваемся над подобными примитивизмами. Но как раз они и рождали в муках и многочисленных попытках то, что сейчас штампуется миллионами тиражами миллионами китайцев.
Итак Crosley Dynacone. И более подробно о реставрации этого динамика.
Вот и дошли руки до этого громкоговорителя приобретённого пару месяцев назад на e-bay за цену близкую к его исходным в 1929 году $25. Но продавец честно оговаривал, что он нерабочий соответственно и цена вышла более чем божеская при внешнем виде на фото практически в идеалном состоянии. Прикинув что в этом громкоговорителе кроме обмоток ничему ломаться, это не современный одноразово-неразборный китай, так что в крайнем случае разберём и перемотаем. К тому и пришли.
Итак, что это такое.
Пара листов информации найденной в интернете:

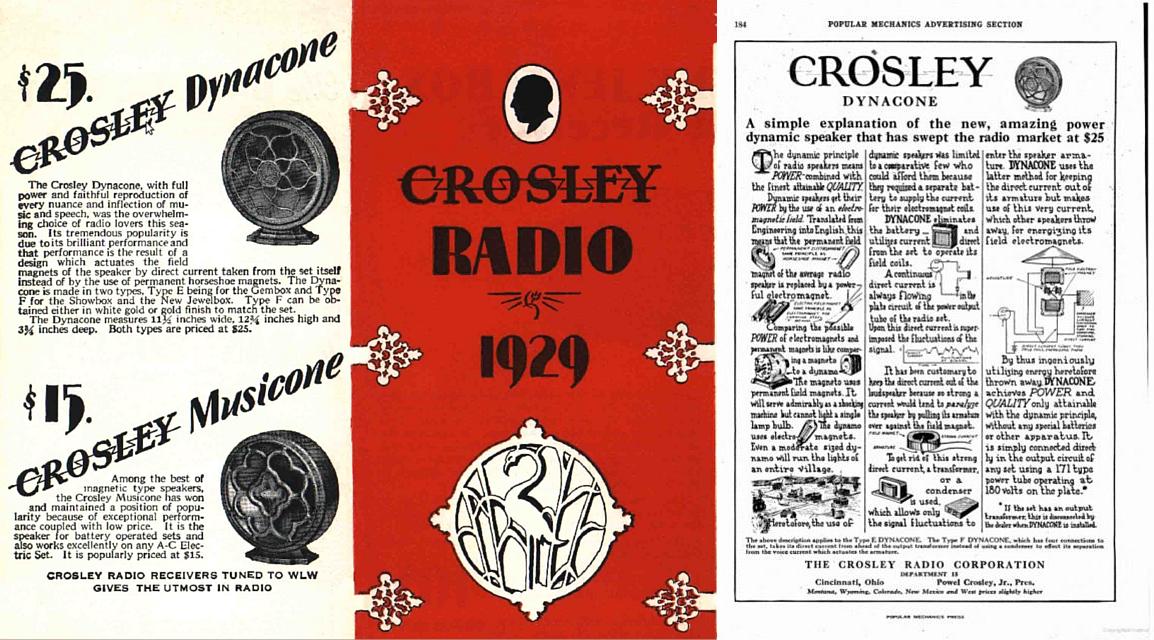

Это рекламные листки тех лет описывающий уникальные технические решения применённые в этом динамике.

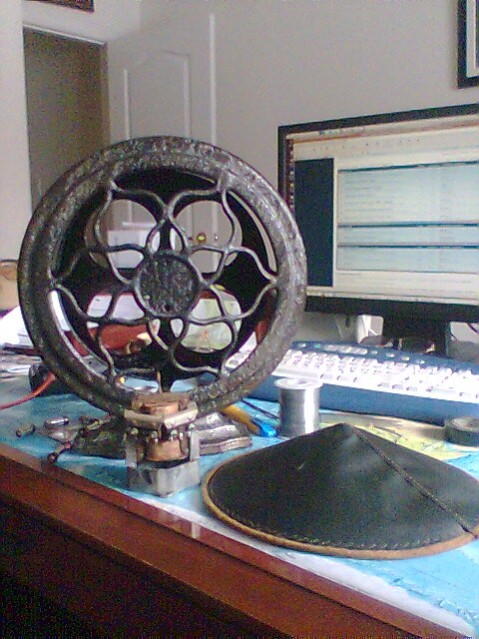

Разобрали. Куча дохлых тараканов образца 1929года.
Диффузор, как видно на фото, в идеальном состоянии. Корпус был разобран, вымыт и пролакирован шеллаком.

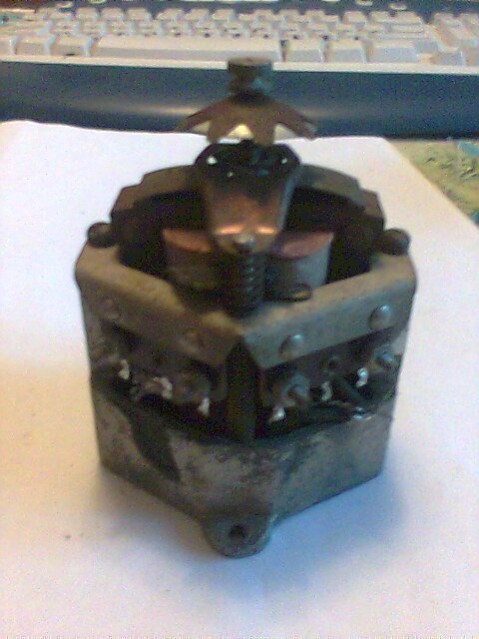

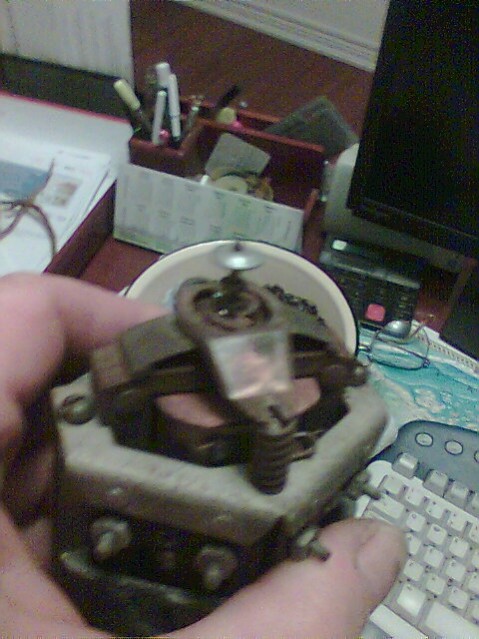

Дальше разбираемся с драйвером. Увы как и было обещано в обрыве обмотка подмагничивания. Придётся его разбирать с надеждой что обрыв в наружном выводе или хотя бы в начале обмотки.

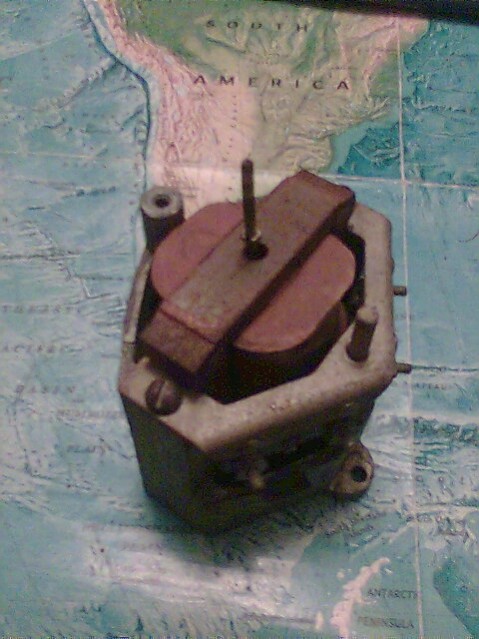

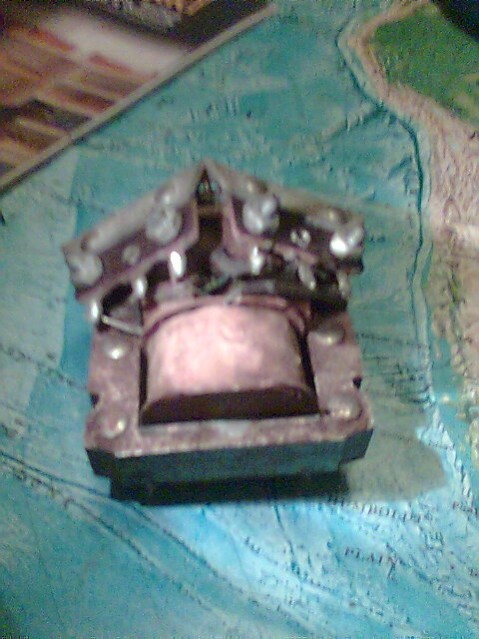

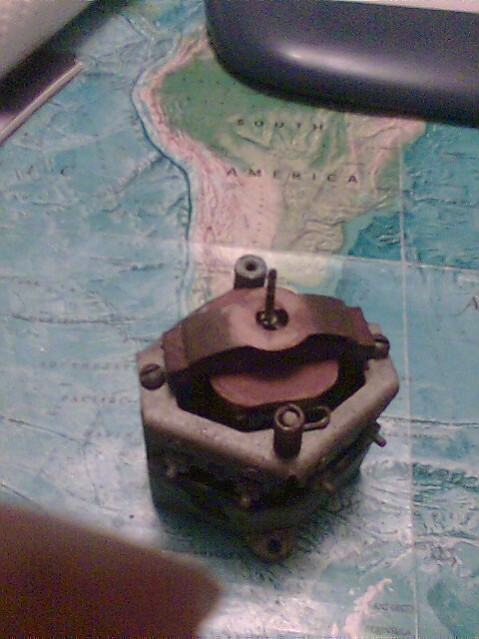

Продолжаем разборку драйвера.

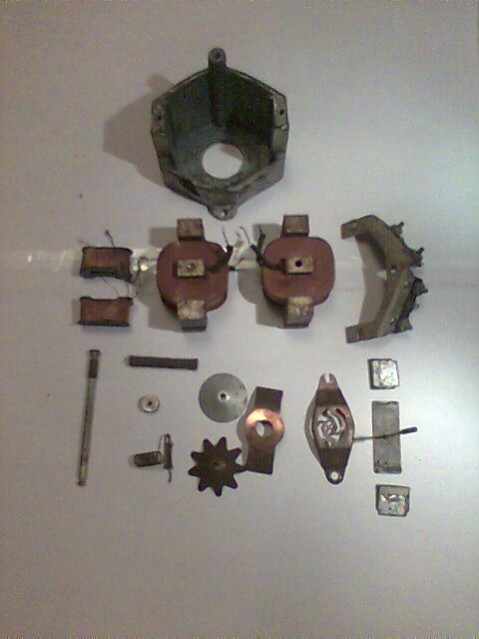

Разобрано до последнего винтика.

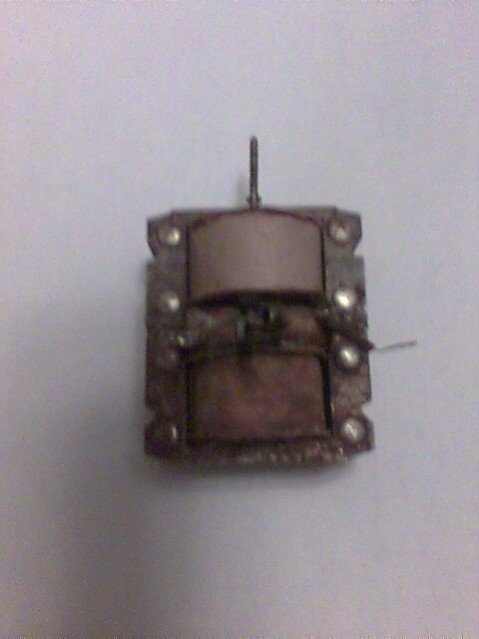

Обмотка с оборывом снята, подвергнута вскрытию.
Верхний вывод не оторван. Будем разматывать в надежде что немного до обрыва.
Законы Мэрфи непоколебимы.

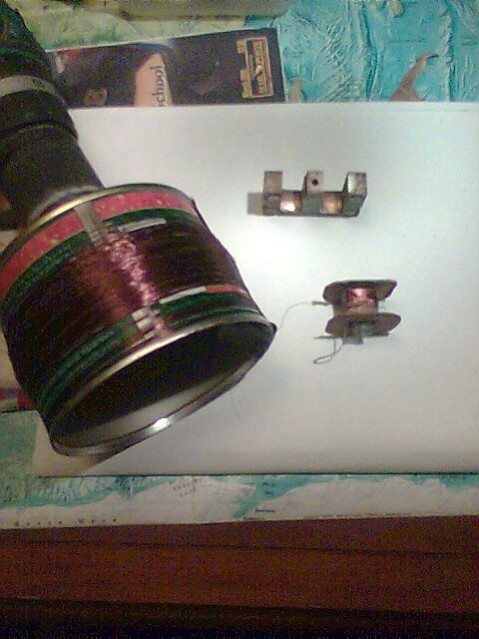

Результат размотки на фото. Обрыв в самом низу обмотки! Булшит! и прочие матерные слова.
Ну что-ж. Замотали взад обмотку. Рука уже взяла было рулон самоклеящейся бумаги, но внутренний голос дал по рукам и послал искать бумагу максимально похожую на оригинал. Нашлось и всё было сделано как положено в 1929 году. Даже заклеил не ПВА а шеллаком.
Собираем драйвер в обратной последовательности.
БЛЯ!!!

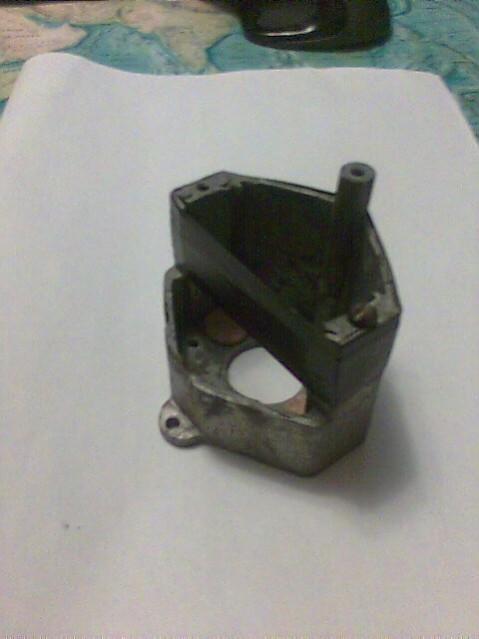

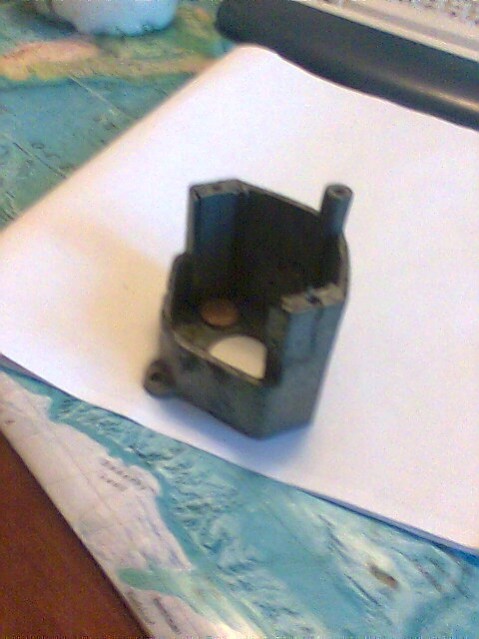

Стойка с резбой в силуминовом корпусе от ветхости раскалывется.
Ну засада!!!
Клеим эпоксидкой с усилением стальной шпилькой, и ставим до завтра сохнуть.
Ну слава богу склелось и собралось. Вечером может закончу.

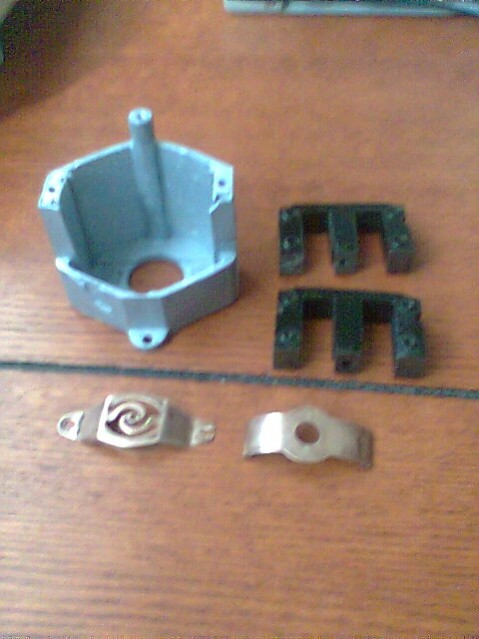

Под давлением перфекционизма, не выдержал, снова разобрал, начисто отполировал и покрасил совсем уж облезлые детали.
Шнур конечно был в состоянии полной облезлости и рассыпанности. Но был найден сайт специализирующийся на торговле материалами для коллекционеров радио. И в частности там имелись различные провода в тканевой оболочке. То что и надо. Заказ прислали за несколько дней, провод для динамика оказался идеальным, даже оплётка ХБ а не синтетика.
Далее был обновлён лаком корпус. И Динамик готов услаждать слух. Вот только пока подключать не к чему. Он рассчитан на применение именно в аппаратах Crosley, так как имеет не постоянный магнит а филд катушки. Ну что же, пока в поисках. Несколько раз попадалось то что надо, но с учётом, что аппарат весит прилично и сумма с доставкой выходила невдохновляющей.
Так что пока ещё присматриваю.

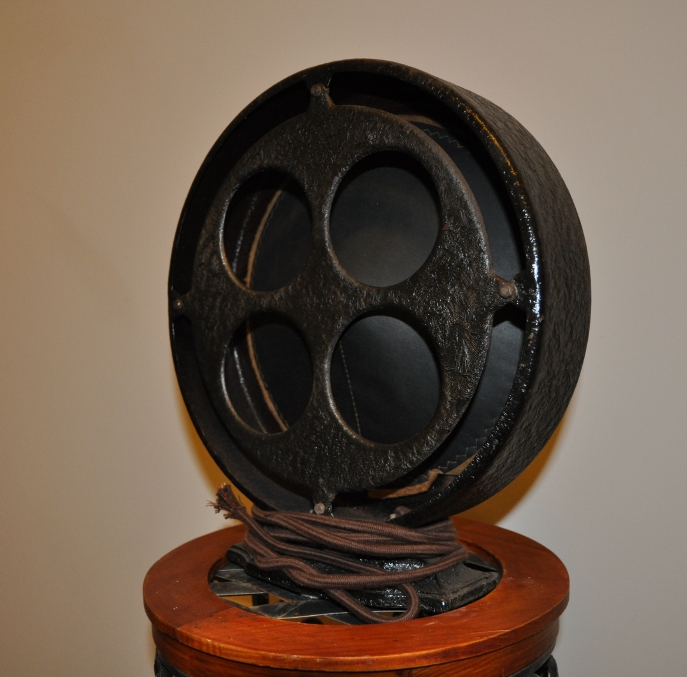

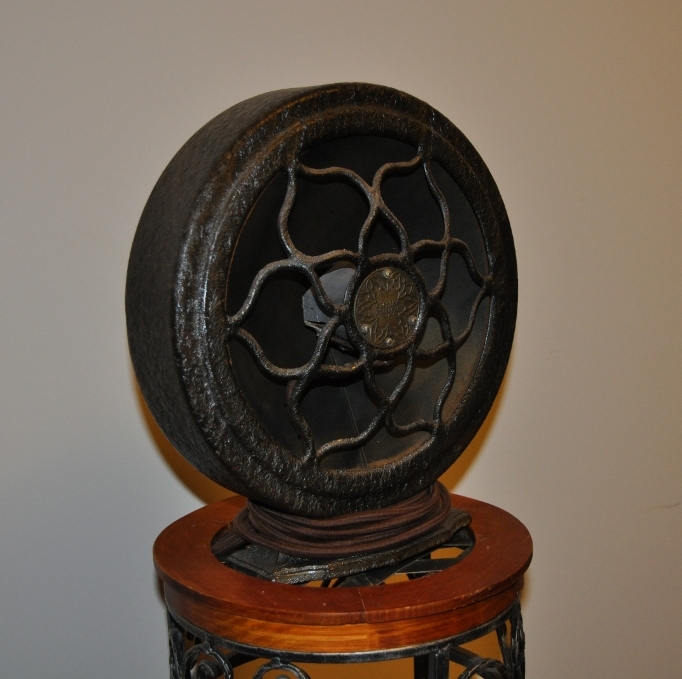

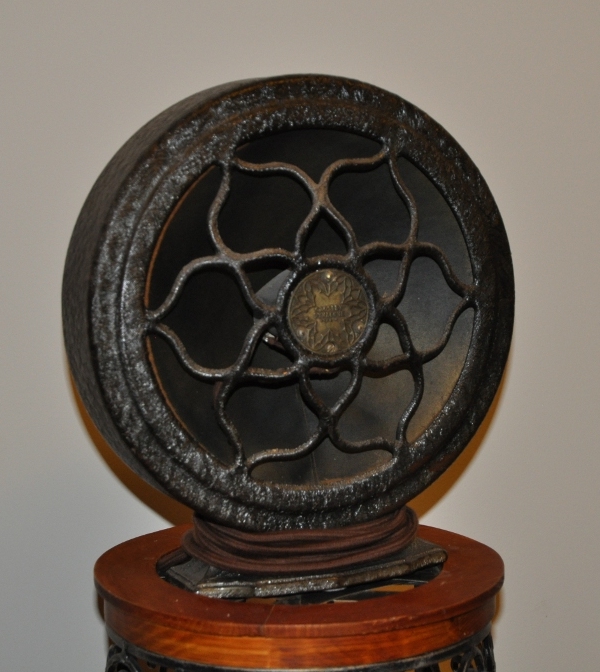

И финальные картинки того что получилось в результате.
И его описание у Эрба: Dynacone Type E
