Zenith Stratosphere - что внутри

---

Краткое описание схемотехники Zenith 1000Z

Используемые радиолампы:

• 6D6      1-й каскад усилителя ВЧ
• 6D6      2-й каскад усилителя ВЧ
• 6A7     Смеситель и гетеродин
• 6D6     1-й каскад усилителя ПЧ
• 6D6     2-й каскад усилителя ПЧ
• 76        Детектор и 1-й каскад усилителя НЧ
• 76        2-й каскадй усилителя НЧ
• 42х2    Двухтактный драйверусилителя НЧ
• 45х8    Параллельный двухтактный усилитель мощности
• 79        Электронное реле бесшумной настройки
• 6D6    Усилитель бесшумной настройки
• 85       задержаная АРУ
• 6D6    усилитель АРУ
• 5Z3х2 выпрямители для усилителя мощности
• 5Z3    Выпрямитель для оставшейся части приемника

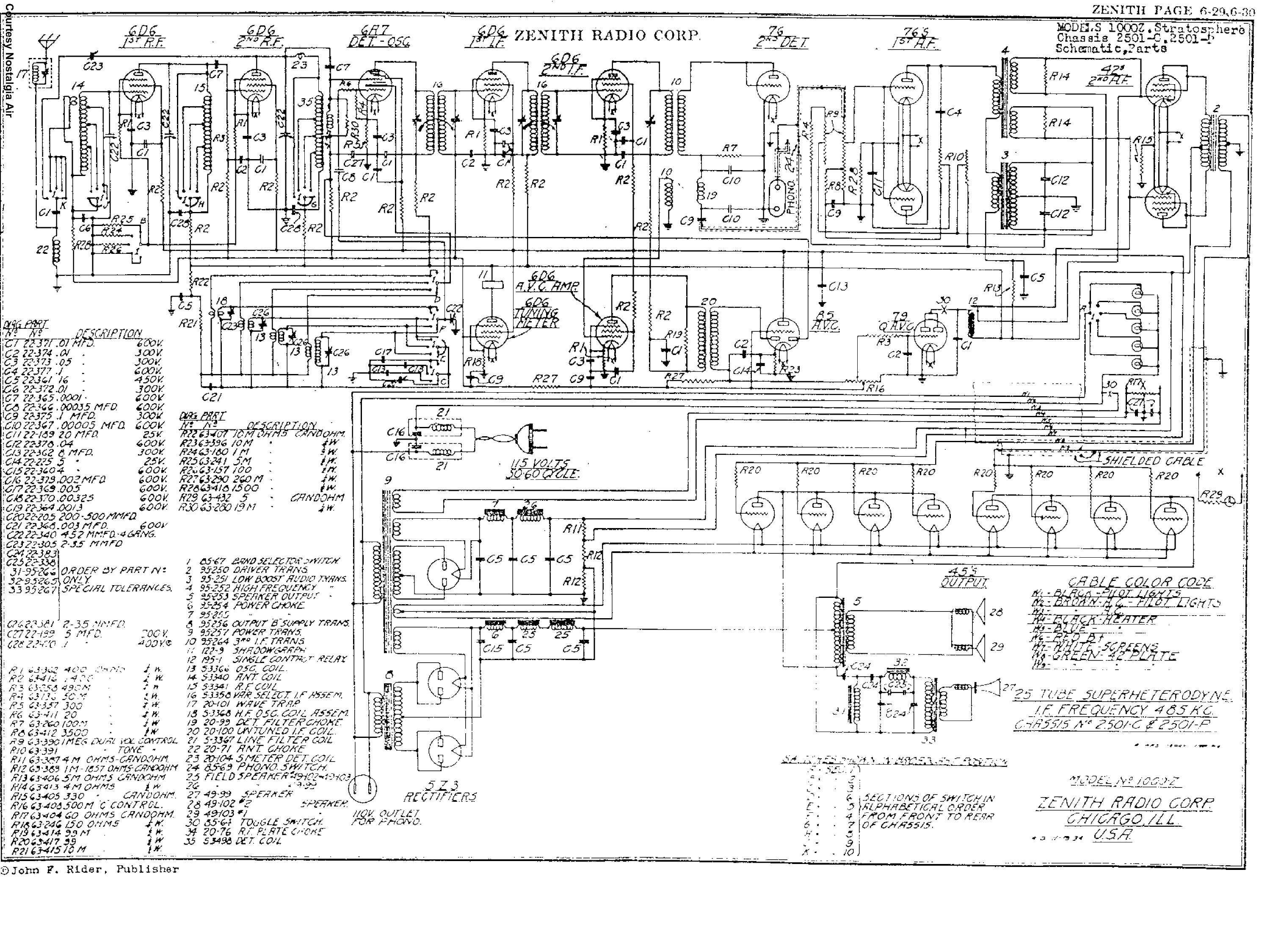

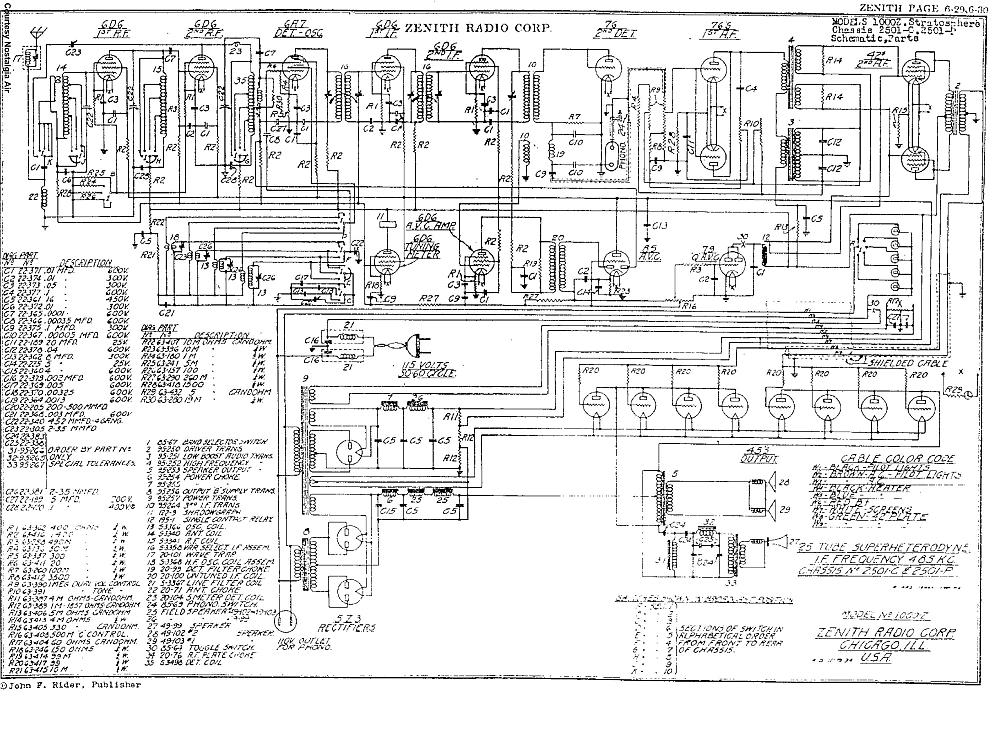

      Усилитель ВЧ 1-я версия.
 Приемник имеет два каскада усиления ВЧ на пентодах в сочетании с перестраиваемыми контурами в цепях анодов. Это обеспечивает высокий коэффициент усиления ВЧ во всём диапазоне частот. Напряжения смещения на обоих каскадах изменяется через переключатель диапазонов для выравнивания стабильности и сохранения максимального усиления на всех диапазонах. Оба каскада используются на всех диапазонах кроме пятого, самого высокочастотного УВЧ. Двойное экранирование используется во всех каскадах ВЧ для предотвращения наводок сигнала по проводам.

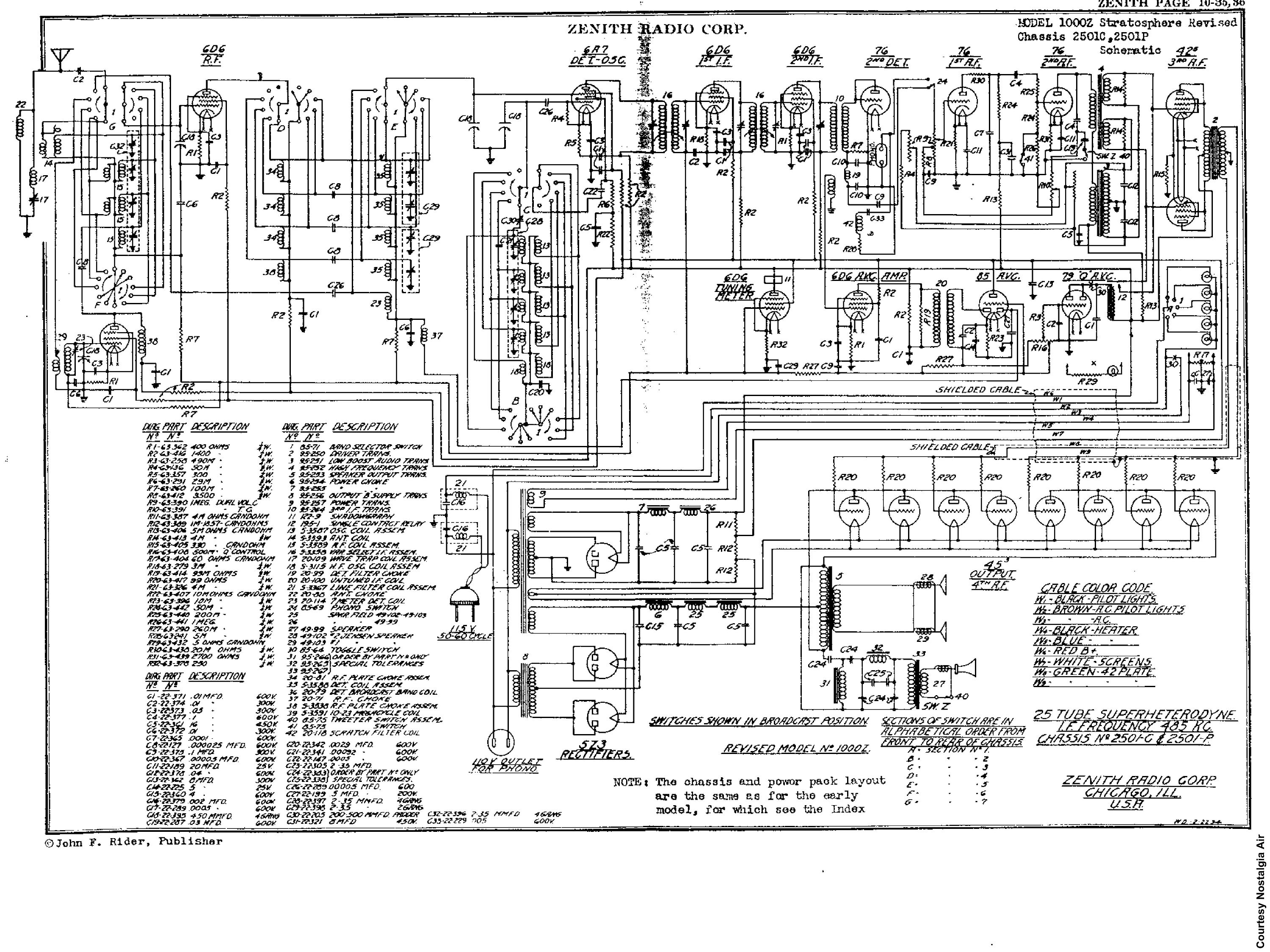

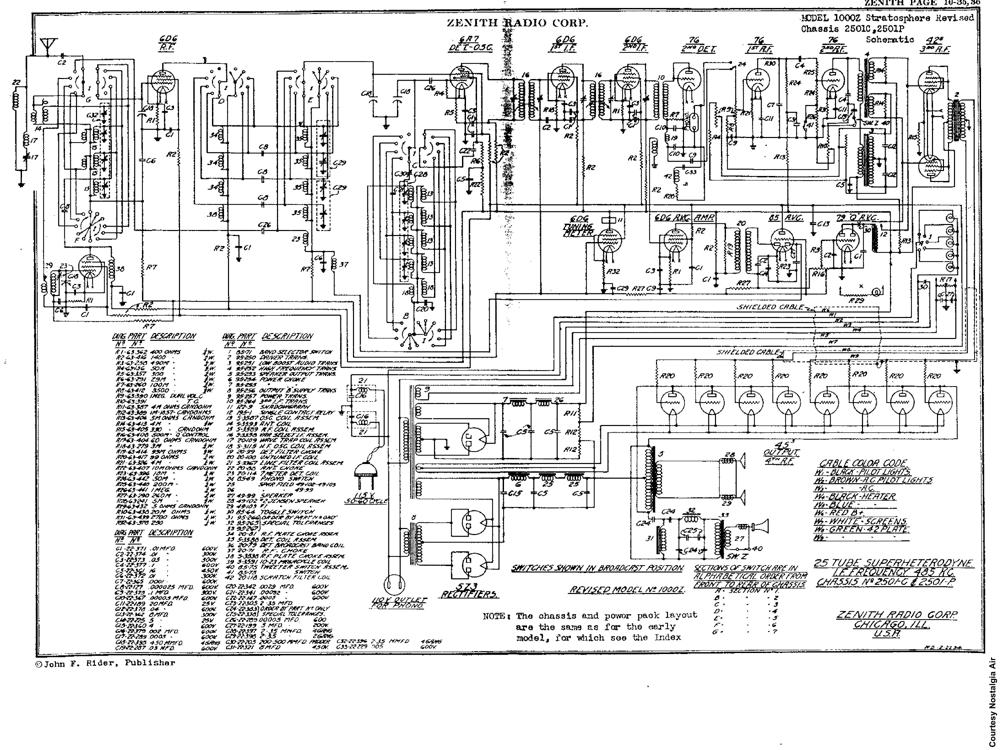

     Усилитель ВЧ 2-я версия.
 Эта схема использует преселектор и настраиваемый ВЧ каскад на зеленом диапазоне полосе СВ, и одноконтурную схему ВЧ каскада на оранжевом и желтом диапазонах КВ. Два перестраиваемых каскада ВЧ работают на красном диапазоне КВ. Из-за чрезвычайной трудностью получения полезного усиления ВЧ на частотах выше 18 МГц, антенна соединена непосредственно к цепи сетки смесителя по синем УВЧ диапазоне. Также используется двойное экранирование во всех каскадах ВЧ для предотвращения наводок сигнала по проводам.

      Смеситель и гетеродин..
 Смеситель и гетеродин построен на лампе 6A7. Входной цепью смесителя является ВЧ-дроссель и резистор 50000 Ом параллельно. Входной сетка  лампы 6A7  имеет тенденцию приобретать положительный потенциал при перегрузке сильным сигналом если есть заметное сопротивление утечки в цепи сетки. Дроссель в цепи сетка соединён соединен с анодом одного диода лампы 85 схемы АРУ так, что если в любой момент на входной сетке 6A7 появляется положительный потенциал  вследствие перегрузки, анод диода обеспечит утечку тока на землю, предотвращая искажения из-за перегрузки смесителя.

     Усилитель ПЧ
 Схема УПЧ имеет два обычных каскада усиления ПЧ. Необычное в этой части приемника находится в трансформаторах ПЧ, которые сконструированы таким образом, что их механическая связь, и в свою очередь ширина полосы или селективность, могут изменяться непрерывно без изменения настройки первичных или вторичных контуров трансформатора ПЧ. Это изменение селективности не влияет на чувствительность приемника.

     АРУ с  задержкой.
Обмотка связи в третем ФПЧ подает сигнал ПЧ на управляющую сетку усилителя 6D6 АРУ. С выхода этого каскада  через апериодический трансформатор усиленый сигнал ПЧ подаётся на детектор диода лампы 85. Анод лампы 85 подключается непосредственно к источнику B плюса питания, а управляющаяй сетка на нагрузочный резистор диодной цепи. Эта лампа подпирается смещением примерно в 10 вольт, которое закрывает отрицательным смещением анод диода. Напряжение АРУ не генерируется пока сигнал не достигает достаточного значения чтобы открыть  диод.  АРУ с задержкой по сигналу позволяет осуществлять автоматический контроль сильных сигналов и устраняет вредные последствия АРУ для слабых сигналов.

    Бесшумная настройка
  Для системы бесшумной настройки используется сигнал с потенциометра включённого как часть нагрузке от диода лампы 85 схемы АРУ. Потенциометр размещается на на задней части верхней панели. Движок этого потенциометра подключен к сеткам лампы  79. Два анода лампы 79 соединены параллельно и работают на магнитное реле, которое замыкает сетки каскада 2-х тактного аудио драйвера на лампах  42. Когда сигнал соответствует настройке на станцию, сетки лампы 79 становятся отрицательными.  Анодный ток открывает реле, которое включает аудиосистему приемника. Уровень сигнала, при котором  происходит срабатывание, определяется настройкой потенциометра. Переключатель включающий эту систему, управляется с помощью рычага под ручкой  переключателя диапазонов на передней панели. Он находится в  цепи анода 79 и когда открыт переводит систему в нерабочем состоянии. Индикатор настройки "Shadowmeter" подсоединен к аноду отдельной лампы 6D6, чья сетка регулируется напряжением АРУ. Усиление обеспечиваемое этой лампой, позволяет индикатору реагировать даже на очень слабые станции.

      Предусилитель и Audio Driver 1-я версия..
  Для исключения перегрузки, две лампы 76 используются параллельно в первом аудио каскаде. Фазоинвертор построен на ДВУХ трансформаторах - отдельно для ВЧ и НЧ. Малый трансформатор обрабатывает только частоты выше 400 Гц . Большой трансформатор обрабатывает частоты ниже 400 Гц и до 30 Гц. Выходное напряжение каждого из этих трансформаторов контролируется регулятором тембра.  Далее сигнал посупает на 2-х тактный драйвер с трансформаторным выходом на  двух лампах 42 трубок.
     Предусилитель и Audio Driver 2-я версия..
 Предварительный усилитель состоит из двух каскадов на лампах 76. Значение сопротивления сетки во 2-м втором каскаде можно варьировать с помощью переключателя в правом верхнем углу панели управления с тем, чтобы достичь 400%-ное увеличения чувствительности при прием коротких волн. Но при использовании этого высокого усиления возможна перегрузка усилителя мощности.Как и в первом варианте  фазоинвертор построен на двух трансформаторах - отдельно для ВЧ и НЧ. Малый трансформатор обрабатывает только частоты выше 400 Гц . Большой трансформатор обрабатывает частоты ниже 400 Гц и до 30 Гц. Выходное напряжение каждого из этих трансформаторов контролируется регулятором тембра.  Далее сигнал посупает на 2-х тактный драйвер с трансформаторным выходом на  двух лампах 42 трубок.

      Выходной усилитель мощности.
 Он построен на восьми лампах 45 подключаемых параллельно. Усилитель мощности  двухтактной.  Гораздо лучший баланс на этом этапе можно обеспечить с помощью нескольких ламп среднего размера мощности, чем на паре мощных ламп. Кроме того значительно снижаются требования к анодному напряжению . 99 Ом резисторы включаются в цепи сеток каждой из лампы 45 для предотвращения паразитных колебаний. Выходные трансформаторы разделены на два - низкочастотный  и высокочастотный.

      Питание.
 Есть два блока выпрямителей и фильтрации смонтированые на нижнем шасси усилителя мощности. Один использует один кенотрон 5Z3 двухполупериодного выпрямителя для обеспечения анодного питания для верхнего шасси приёмника и напряжения смещения для всех выходных каскадов. Второй на 2-х кенотронах 5Z3 используется для питания выходного каскада усилителч НЧ. Специальные электролитические конденсаторы используются в обоих источников питания.

     Громкоговорители.
 В приёмнике используется акустическая система с тремя громкоговорителями.  Меньший в центре рупорного типа воспроизводит высокие частоты выше 4000 Гц. ВЧ динамик подключается через систему фильтров, которая предотвращает попадание на него частот ниже 4000Гц. Он может отключаться с помощью переключателя в верхнем левом углу панели управления. Два динамика большого концертного типа обрабатывать весь диапазон частот ниже 4000 Гц. Используется два для обеспечения работы с подаваемой от усилителя НЧ выходной мощностью 50 ватт без искажений. Провода и соединения всех трех динамиков имеют цветовую маркировку для того, чтобы застраховать правильные соединения и надлежащую фазировку.
