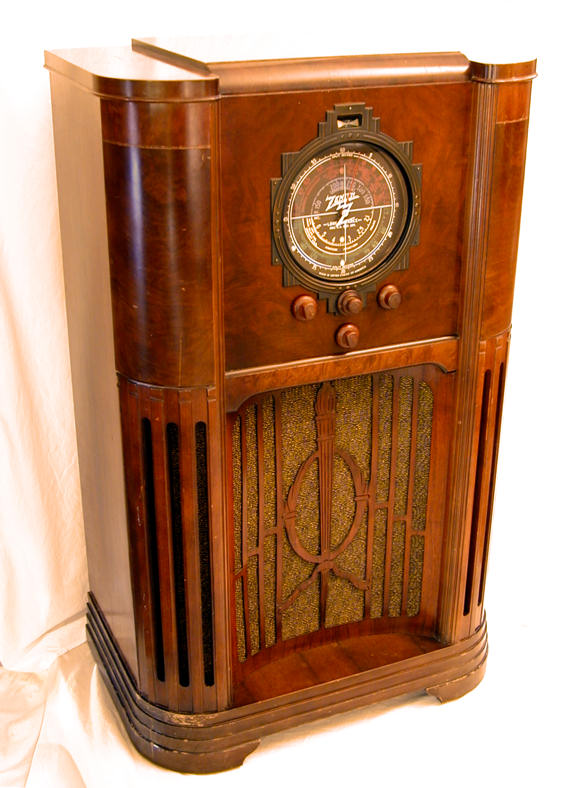

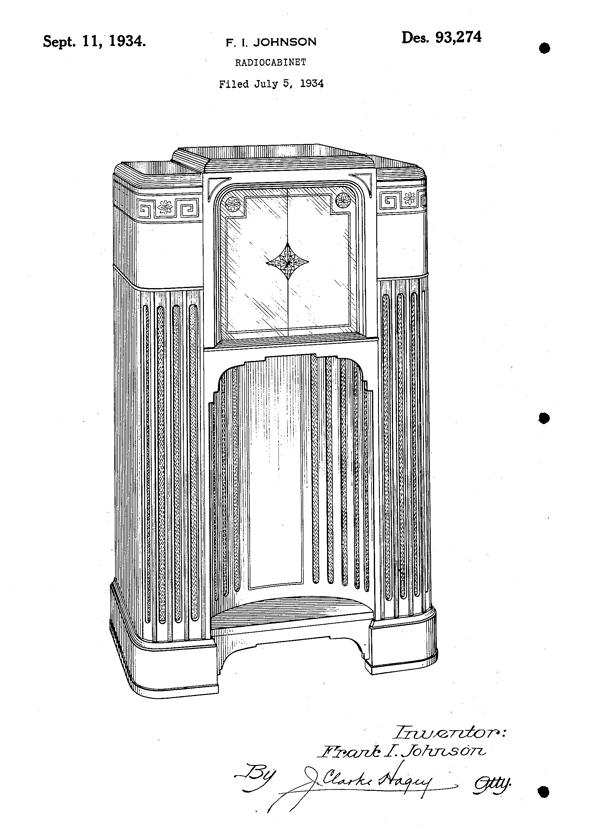

Обратите внимание на отличительные рифленые боковые колонны и вогнутую панель динамика. Стратосфераимела шкаф с раздвижными дверьми, чтобы скрытьпанель управления со шкалой, но оба радио имеют одинаковые панели и разноцветные циферблаты с нанесением разметки синим, зеленым, красным, желтым и белым. Подсвеченная с краев, шкала настройки действительно выглядит впечатляюще.
    Решетка на колонке в 12-A-58 имеет изящный дизайн. Она сделана в стиле факела в память об Олимпийских играх в 1936г.

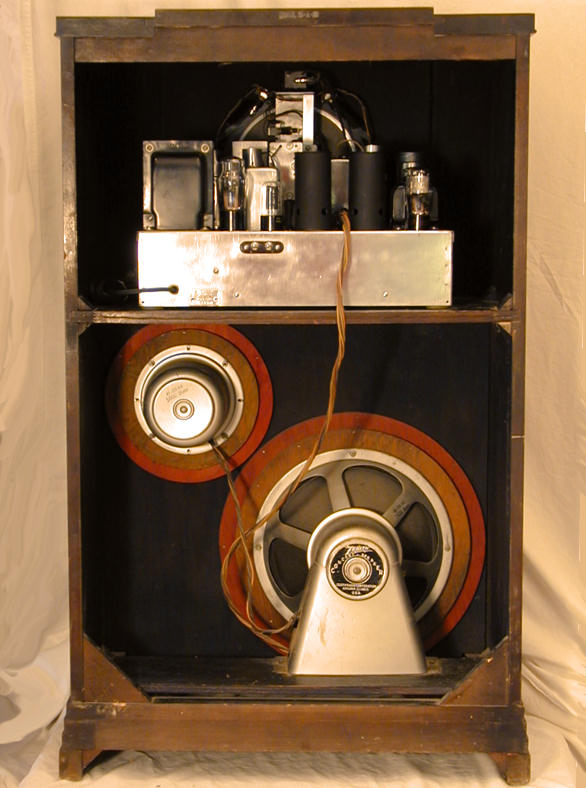

   Если взглянуть сзади, можно увидеть  больших динамиков: двенадцатьидюймовый динамик для басов и меньший для высоких частот.


Динамики подключены к шасси многожильным кабелем. Так как катушки подмагничивания динамиков являются частью блока питания, динамики должны быть подключены при тестировании радио.

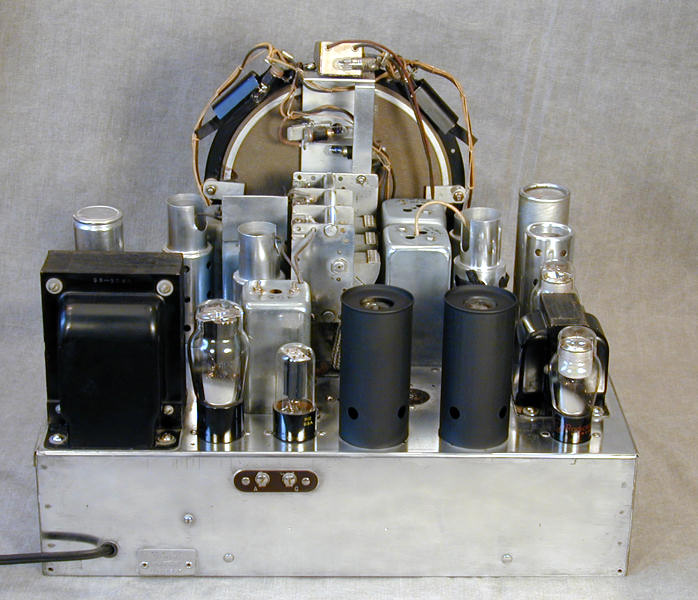

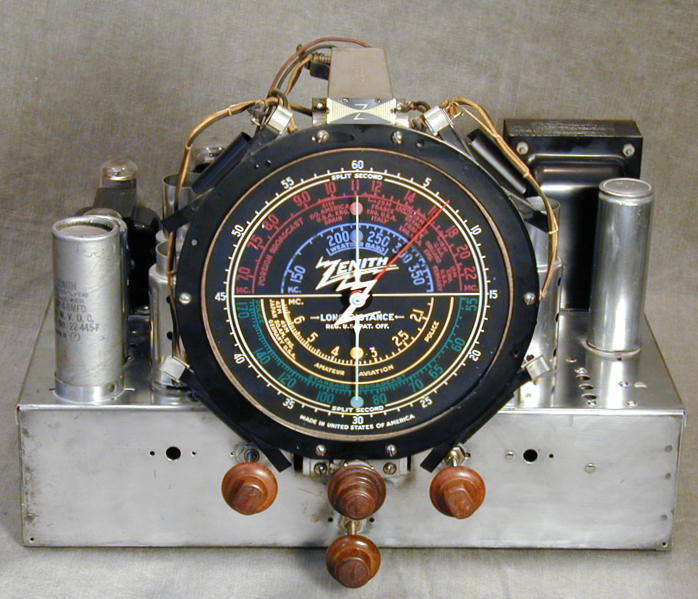

   Вид на шасси спереди и сзади:

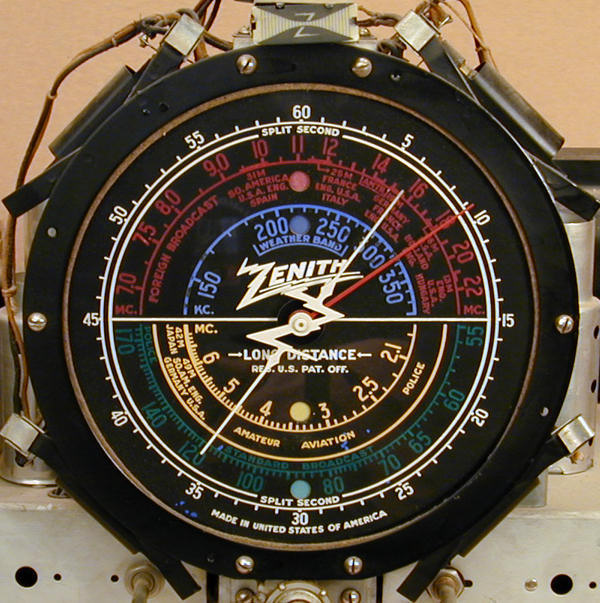

Дизайн шкалы настройки:

   12-A-58 имеет четыре диапазона частот. Цветной подсветка (А, В, С, D) горит сзади, чтобы указать выбраный диапазон.
    Синий диапазон охватывает 145-370 килогерц, также известный как "длинноволновой" (Погода в маркировке Зенита).
      Этот диапазон практически не используется сегодня (в Амероике).
    Зеленый диапазон  550-1740 килогерц.
    Желтый диапазон охватывает коротковолновые частоты 2.0-7.0 МГц
    Красная диапазон охватывает международные вещание на коротких волнах 7.0-22.5 МГц.

  Белая шкала пронумерованная  от 0 до 60 по периметру  является шкалой для красного  указателя точной настройки . По спецификации Зенита - указатель "долей секунды" . Записывая номер журнала, коротковолновый станции в дополнение к своей частоте, вы можете легко вернуться в точное место, используя долю секунды указателя и тонкую ручку настройки.
   Циферблат освещается четырмя лампочками по краям. При восстановлении 12-A-58, тщательно очистите края набора стекла, где это освещение входит.
   Существует более ранняя версия этой шкалы с тремя слоями стекла и восмю  лампами. Лампы просвечивают цветные фильтры, чтобы осветить выбранную группу. Цвета на этом циферблате белый, зеленый, и фиолетовый.
 По мнению знатоков этот вариант имелл более тусклую подсветку. Возможно Zenith изменил конструкцию и применил четыре лампы, чтобы подсветка стала ярче, а также проще в изготовлении.

Патент шкалы:

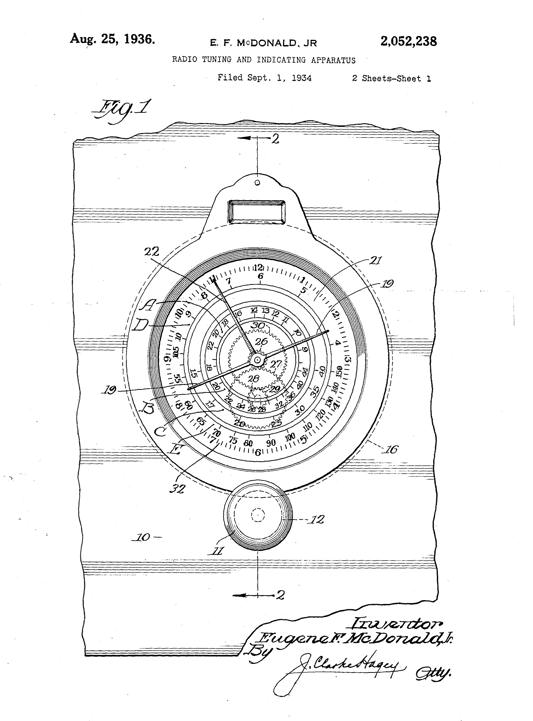

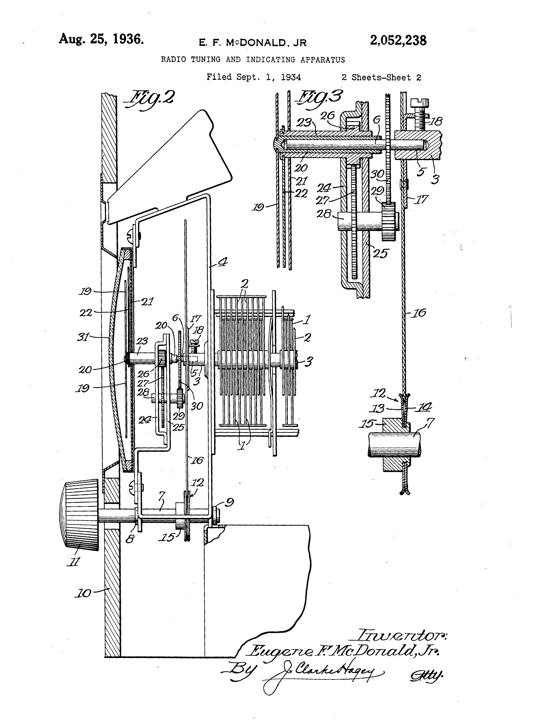

  Ниже приведены технические чертежи для патента США № 2052238, предоставленного Евгений Ф. Макдональд, младшим, основателем и главой компании Zenith.


  Этот патент включает в себя  технологию указателя "Долей секунды", той которая используется в Зените Радио 12-А-58 и других. Вы можете прочитать полный патент , с его описания и формулы изобретения, в архиве Google.

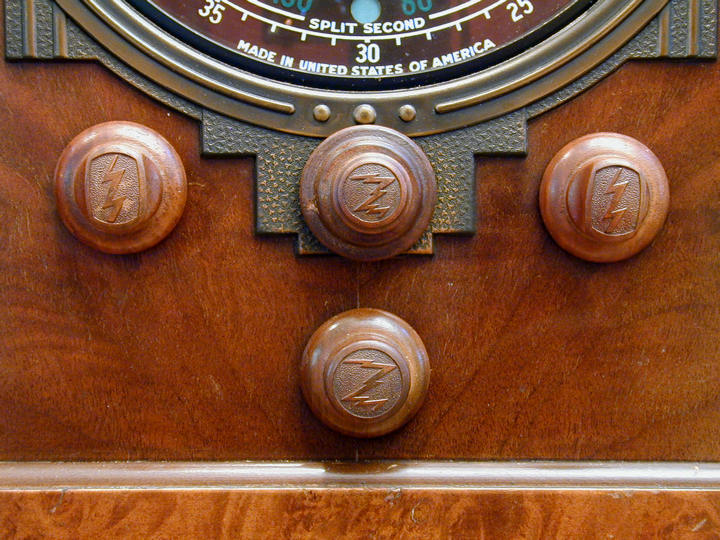

Органы управление:


  Настройки радио имеет сдвоенную концентрическую ручку, установленную на коаксиальном двойном центральном валу. Большая внешняя ручка перемещает указатель настройки быстро, в то время как внутренняя ручка тонкой настройки перемещает их более медленно.
    Слева от ручки тюнера находится переключатель диапазонов, который выбирает один из четырех частотных диапазонах. Справа управление мощностью. Регулировка тембра расположена в низу по центру.

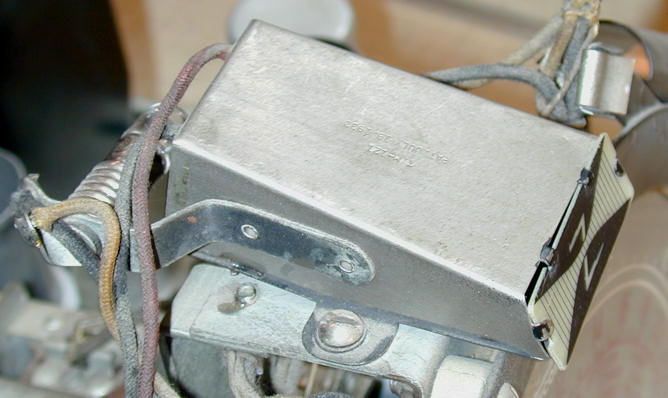

Теневой индикатор настройки:

    Вверху циферблатной шкалы в предыдущих фотографиях вы увидите загадочный штуковину с буквой Z в середине двух сужающихся светлых полос. Это фирменный теневой индикатор точной настройки Zenith.

    Видимая поверхность представляет собой пластиковую часть с Z логотипом и двух конических полос. Сигнальная лампа светит через прорезь в задней части металлического корпуса.
    Внутри находится тонкая металлическая шторка, которая вращается в зависимости от величины принимаемого сигнала. По мере увеличения уровня сигнала, шторка поворачивается ребром к лучу сигнальной лампы, создавая тонкую тень на центре Z. При при переключении на более слабый сигнал или между станциями, шторка закрывает более полно луч от лампе , создавая темные тени на равном расстоянии от центра.
    Теневой индикатор весьма чувствителен, но он содержит прецизионнуый подвижный механизм и требует отдельной лампы (типа 6C5) для своего управления. К 1939 году Зенит полностью перешла на электрический индикатор "Magic Eye" лампу, которая выполняет ту же функцию без подобной сложной механики.

Philco и Atwanter Kent также предложили свои подобные индикаторы теневой настройки в годы 1933-1938. Еще один интересный индикатор настройки " Tunalite" использовали в своем 18-ламповом  Midwest ДД-18 радио.

Лампы в 12-A-58 и их назначение:

Лампа	Тип	Назначение
V1	6K7G	Усилитель ВЧ
V2	6A8G	Смеситель / гетеродин
V3	6K7G	Усилитель ПЧ
V4	6H6	Детектор / АРУ
V5	6C5G	1-й усилитель НЧ
V6,7	6C5G	2-й усилитель НЧ / фазоинвертор
V8,9	6F5G	Усилитель мощости НЧ
V10	6C5G	Усилитель индикатора настройки
V11,12	5Y3	Выпрямитель

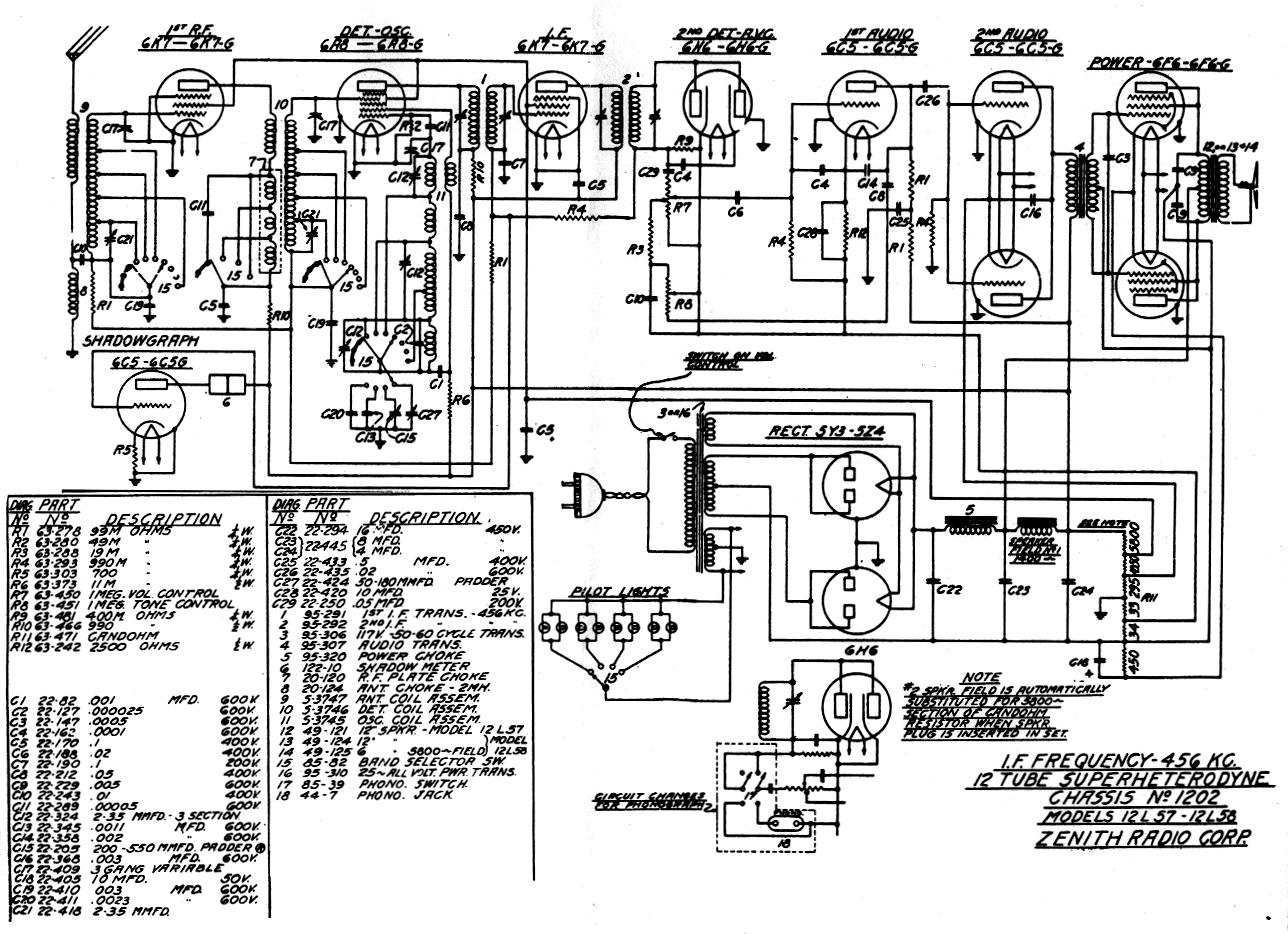

Принципиальная схема:

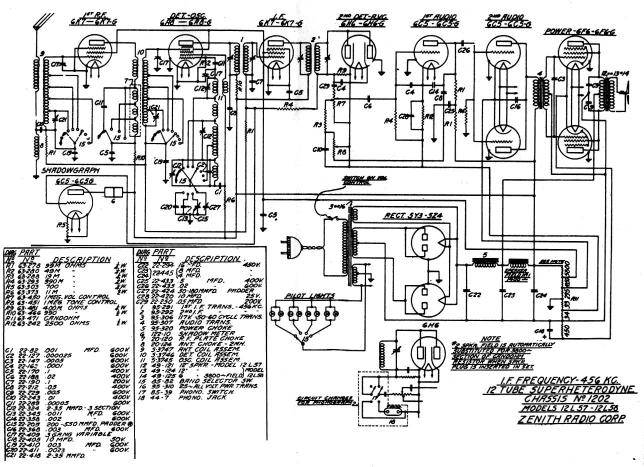

Кликните по схеме мышкой для увеличения
