Редчайший 48-ми ламповый радиоприёмник
 E.H. Scott "QUARANTA"
 Вершина лампового радиостроения


В настоящее время известно всего два полностью комплектных радиоприёмников   в оригинальных корпусах. Остальные несколько из известных E.H. Scott "Quaranta" сохранились лишь в виде более или менее комплектных шасси. Это не удивительно, так как изначально компания E.H. Scott производила и поставляла заказчикам только шасси. А корпус к ней заказывался в каждом случае отдельно мебельным компаниям. Ниже приведены фото известных двух комплектных аппаратов. Один в виде моно консоли, и второй в трёх отдельных консольных корпусах - консоль радио, консоль усилителя и громкоговорителей и консоль фонографа.





E.H. Scott "QUARANTA"
Жака Дюбуа


Mr. Dubois' Rebuilt Quaranta



"E. H. Scott 48-tube QUARANTA" Этот шедевр, вершина достижений в построении лампового радио был самым сложным и самым большим ансамблем радио когда-либо спроектированым и построеным. Он был изготовлен Скотт радио Laboratories в 1930 году. И всего лишь одним такой комплекс был продан клиенту во Францию в 1936 г. Блок тюнера был приобретен г-ном Жак Дюбуа и является сейчас краеугольным камнем этой профессионально восстановленного комплекса "Quaranta", которым он занимался с 1987 до 2000 года. Описание этоого проекта содержится в его собраннии заметок под названием"Service Notes - Scott Full Range Quaranta High Fidelity - 48 Tubes - Superheterodyne Receiver", here is Mr. Dubois' account of this project.

(Оригинал статьи)



"Воскрешение SCOTT QUARANTA"
Величайший из когда-либо сделанных радиоприёмный комплекс.
Восстановлен Жаком Дюбуа (2001)

Мне восемдесят и я отошёл от дел, проведя всю свою жизнь в бизнесе электроники.

Я привык путешествовать - слишком много! - По всему миру. И я бывал очень часто в США. Я собираю старые радиоприемники и был страстным читателем АРК бюллетеня с самого начала. В 1987 году я прочитал статью, написанную Норманом Брейтуэйт в июльском номере Том 4, в котором он описал 48-ламповый EH Скотт радио. Это задело мое любопытство, и я решил его навестить. Он показал мне великолепное радио (48 ламп - 6 шасси - 6 громкоговорителей), EH Скотт Quaranta полностью восстановленный.

Единственная информация, которую он к сожалению мог дать мне, был рисунок из книги Роя Бруннет, с его исправлениями и с указанием расположения ламп тюнера. Был также другой упрощенной чертеж, описывающий другое шасси кроссовера с двумя отдельными каналами: один для средних и высоких частот выходной мощностью 40 Вт, а частотный диапазон от 125 до 16000 герц. Другой для низких частот, мощностью 50 Вт и частоте обработки от от 30 до 125 герц.

Усилитель мощности был похож на двух усилителя Скотт Империал - один к одному.

В своей статье, Норман показал, как соединяются все шасси. Я собрал информацию, сделал несколько снимков и отправился домой.

Я коллекционер техники от Скотт и приобрёл свой первый - Philarmonic, от Брюса Магера в Манхэттене. Я купил не один аппарат Scotts и многие других его коплексов. Но после посещения Норман, я был очень заинтригован этой Quaranta.

Несколько месяцев спустя, я будучи у себя на даче решил посмотреть через мою коллекцию Скотт и других радиостанций. Я обнаружил отдельное шасси. Это было тюнер Scott, похожим на Imperial, но лампы были установлены по-другому чем в другом корпусе.

Внимательно изучив я понял, что на шасси были две 6C6-х, одна 76 и одна 6B7 плюс две 6E5-х. Разница с шасси Брейтуэйт было то, что две 6A7-х, одна 6C6 и одна 76 были для экспандера как указано на схеме отправленной Джоном Terrey АРК, и была похож на "Малышку" Quaranta.

На моем шасси, были один 6Б7 и одна 6C6, действующий в качестве "шумоподавителя", но не 6A7?

Я сразу подумал что моё шасси было Quaranta, и вспомнил, как я получил его.

В то время, мой двоюродный брат был импортером Crosley холодильников и радиоприемников во Франции. Один из его хороших друзей, г-н Martelière работал в импорте Скотт радио. Он, вероятно, отдал ето шасси моему брату который и передал его мне.

Я был убежден, что шасси было сделано в 1936 году для французского рынка, потому что оно имело длинноволновой диапазон - X Band - как некоторые американские радиостанции. В то время, были некоторые интересные вещи, чтобы слушать на полосе 200кГц. Самое главное, что на этом диапазоне были новостные передачи, и до до 3 или 4 радиопередатчиков, как Франция Интер или Европы I радио Люксембург и т.д.

Я был достаточно удачлив, чтобы встретить, некоторое время спустя, другого коллекционера радио Скотт, Кент Кинг. Я посетил его, и он очень любезно дал мне объяснение о двух 6A7-х. Эти лампы не на шасси тюнера, как шасси Брейтуэйт но на шасси кроссовера для усилителя экспандера. Поэтому, как я понял, что реальная Quaranta имела и экспандер и подавитель шумов на тюнере с двумя 6L7 о кроссовере.

Долгое время после встречи в Элгин Иллинойс, я познакомился с Джоном Мередит (специалистом Скотт), который познакомил меня с г-ном Марвин Хоббс, бывший инженером Скотт.

Марвин дал мне оригинальную схему кроссовера. Это показывает, что две 6A7 были заменены со временем на две 6L7 в связи с трудностью совместимости двух 6A7-х.

В инструкции к Скотт в описании установки и эксплуатации экспандера для Imperial, говорилось, что лампы должны быть тщательно отобранны, и замена их должны производится в лаборатории!

После чтения большинства литературы, посвященной Скотт радио как:

  • Puett "Electronics antique radio topics"
  • "Silver Ghosts" by June Puett
  • "E.H. Scott Radio Collectors Guide 1925-1946" by my friend Jim Clark
  • The Scott News edited by the E.H. Scott Historical Society
  • BVWS Bulletin from England, by John Howes

Я решил, что я собрал достаточно информации, чтобы иметь возможность восстановить Скотт Quaranta. Но это оказалось не так просто, как я ранее думал!

В то время, единственное, что я имел, был подлинный тюнер Quaranta, больше ничего!

Случилось так, что во время моих многочисленных поездок в США, я купил три усилителя Scott Imprial с динамиками для того, чтобы собать один двухканальный усилитель мощности для Quaranta и один усилитель записи.

Последние два года, я посвятил все свое время, чтобы подготовить это сказочное радио к профессионально тщательному восстановлению.

Я использовал исключительно оригинальные запчасти помимо новых трёх шасси (усилителя мощности, усилитель записи и кроссовер). Все компоненты были собраны и отхромированы так же, как и оригинал.

Я сделал полную схему соединений и подключений со всеми схемами и различные технические объяснений с фотографиями.

Теперь игра окончена, и это, пожалуй, единственная Quaranta в мире напару с Норман Брейтуэйт. Это музейный экспонат!

Среди прочего, я сейчас хотел бы поблагодарить Джима Кларка, Kent Кинг, Марвин Хоббс, Джон Мередит, Брюс Магер, Июнь Puett, Джон Хоус и всех тех, кто поддерживали меня и помогли мне с моим исследований по специфике Quaranta.

Жак Дюбуа рядом с "Baby Quaranta» на аукциона в Элгин (август 2001 года)
(Вот крупным планом "Малышка" Quaranta)




Общепризнано, что очень немногие Quarantas были когда-либо созданны - извесен только один комплекс (и признан наиболее полным и оригинальным в корпусе), и это относится к Норман Брейтуэйт в США единственной известной фотографии, которые содержат тот же самый тюнер как г-н Дюбуа :

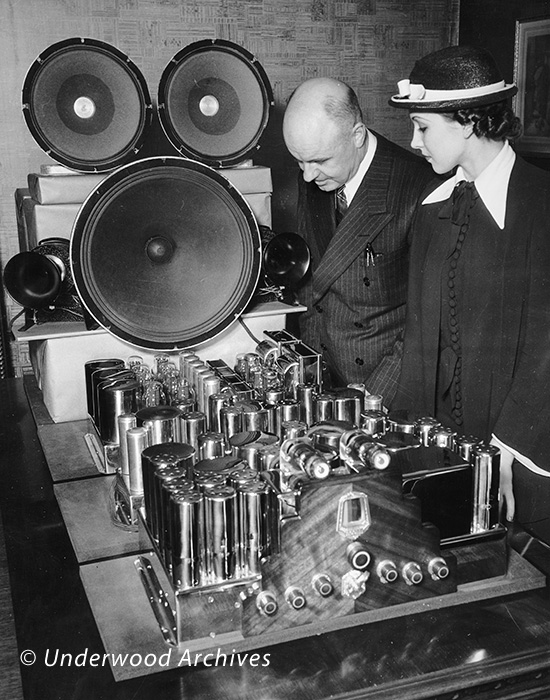

Фото #1 (© Underwood Archives) - Замечательное фото Quaranta сделанное в Scott Laboratories in 1936
(Без усилителя записи)


Фото #2 - The Quaranta сфотографированная в Scott Laboratories in 1936
(Без усилителя записи)


Фото #3 - Из стр 33 книги "Серебрянный призрак" JWF Puett (Аналогично фото #1 и #2)


Фото #4 - Газетную вырезку Чикаго предоставлена Майк Stosich в Иллинойсе




Ключевая и вдохновляющие для г-на Дюбуа была статья появившаяся в апреле 1936 в "The Scott News". Содержимое статье под названием "Один из самых полный и мощный радиоприемников в мире, специально построенный и для г-на Джона Дж. Митчелл - Санта-Барбара, Калифорния" будут отсканирована ниже:

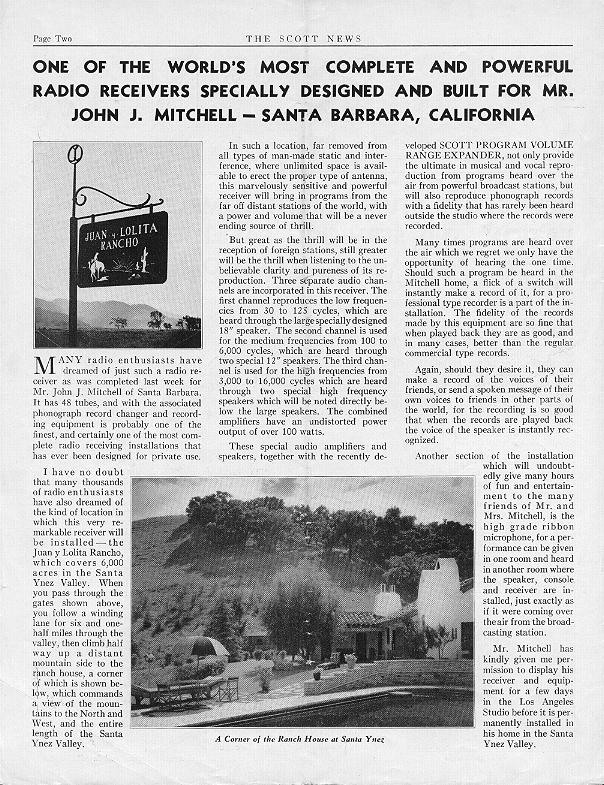

Фото #5 - апрель 1936 "The Scott News" - страница 2

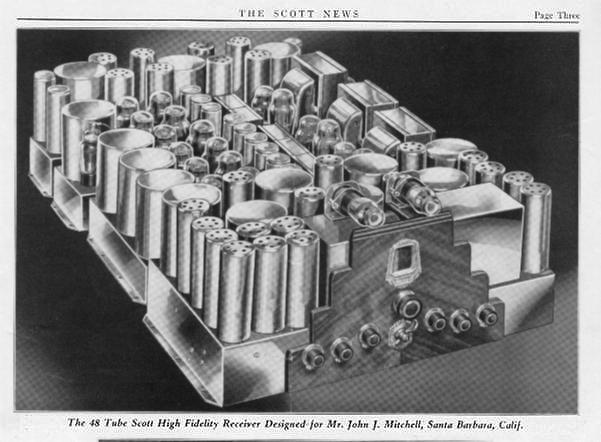

Фото #6 - апрель 1936 "The Scott News" - Фото ансамбля (стр 3)

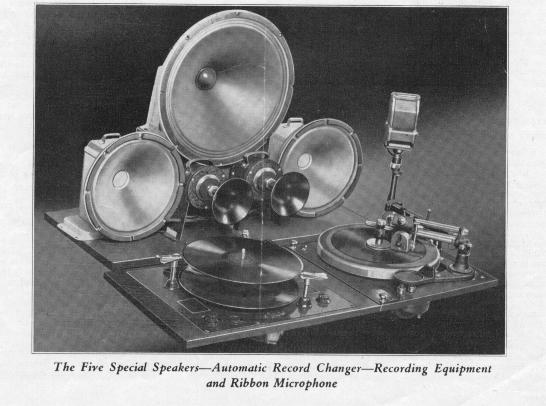

Фото #7 - апрель 1936 "Скотт Новости" - Фото спикеров, Проигрыватель и Рекордер (стр. 3)

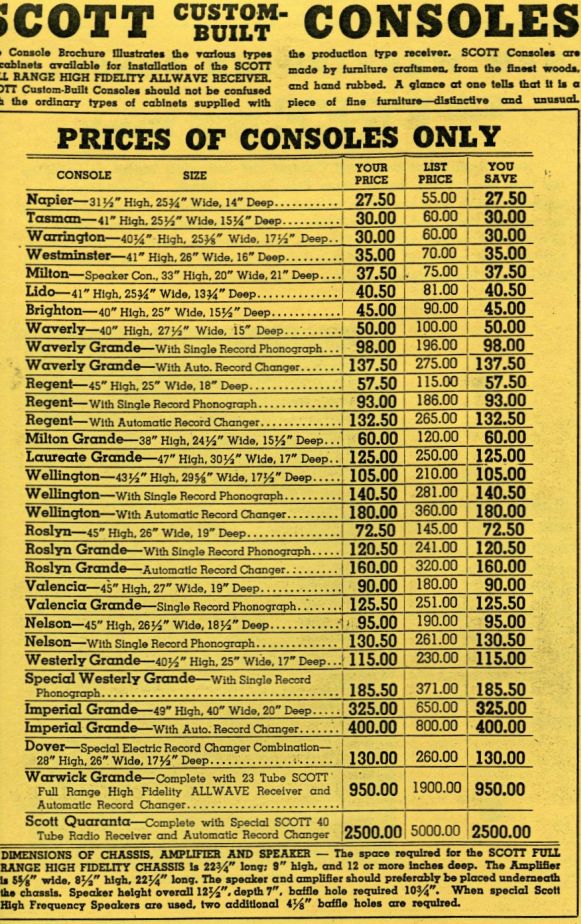

Фото # 8 - EH Скотт Прайс-лист включая Quaranta с ценой $ 5000 - около 1936/b>

В "Серебряном Призраке" по JWF Puett, можно найти 4-страничную статью о Quaranta:

  1. Page 1
  2. Page 2
  3. Page 3
  4. Page 4


Комплексы в настоящее время предлагаемый на EBay являеся профессионально и тщательно восстановленой Quaranta Жак Дюбуа. Я посетил господина Дюбуа в то время как он был в Париже в 2001 году.

Monsieur Dubois & Richard
Посещение мастерской Жака Дюбуа в Париже (2001 г.) - Жак слева и Ричард справа

Вот еще одно фото Jacques at the 1999 ARCI Radiofest in Elgin Illinois. Одной из характерных черт этого комплекса является то, что она поставляется с Х-диапазоном от 150 до 410 Гц в дополнение к основной группе диапазонов в США для вещательных станций в Европе. По многим статьям, производимых ЕН Скотт Laboratories, это было конечной радиоприемник. Все компоненты и, в частности, хром находятся в безупречном состоянии - тюнер, усилитель и усилитель записи рядом отличном состоянии; кроссовер имеет некоторое небольшое изъязвление. Но там нет деревянного корпуса, который сопровождают этот комплекс.

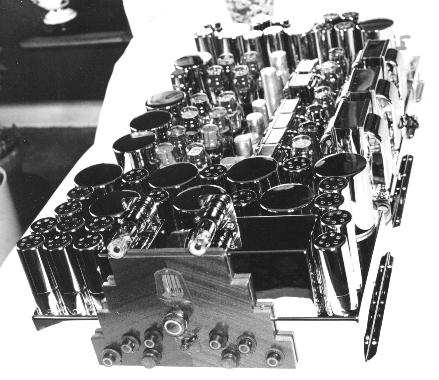

Mr. Dubois' Rebuilt Quaranta (front view) - left click for larger view
Фото #9 - Quaranta Жака Дюбуа

Характеристики этого набора включают диапазон ДВ от 150 до 410 КГц и имеет 5 отдельных шасси:

  1. 19-ламповый вседиапазонный тюнер (с 2-мя "магическими глазами") включающий экспандер и шумоподавитель (Photo of bottom of unit)
  2. 12-ламповый усилитель мощности с 2-мя каналами (Фото шасси снизу)
  3. 10-ламповый кроссовер Предварительный 2-х канальный усилитель. Один канал для средних и высоких частот с выходной мощностью 50 ватт на частоты от 125 to 16,000 Гц. Второй канал предназначен для баса и также имеет выходную мощность 50 ватт. Обслуживает диапазон частот от 30 to 125 Гц.
  4. 7-ламповый усилитель записи уусиливает звуковой сигнал для головки записи на диски.

Mr. Dubois' Rebuilt Quaranta (side view) - left click for larger view
Фото #10 - Другой ракурс на Quaranta Жака Дюбуа


Если покупатель этой системы захочет иметь функционирование этой системы должным образом, он должен был бы обеспечить соответствующий блок питания отдельно для нагревателей ламп тюнера и кроссовера.

Набор также включает в себя 7 колонок. Пожалуйста, нажмите здесь, чтобы увидеть a photo of 5 of them (2 Jensen рупорных твиттера, 2 Magnavox 12" среднечастотника, 1 Jensen 18" низкочастотник) (бренды, такие как Magnavox и Дженсена были два основных поставщика громкоговорителей для EH Скотт радио) очень похожи на Quaranta и все в отличном состоянии:
  1. Один 18-дюймовый сабвуфер Jensen (сделанный для McMurdo Silver) - также смотрите ящик фото #5
  2. Два 12-дюймовых среднечастотника от Magnavox
  3. Два Jensen высокочастотных рупорных твиттера тип RP-103's (RP-103-C6128)

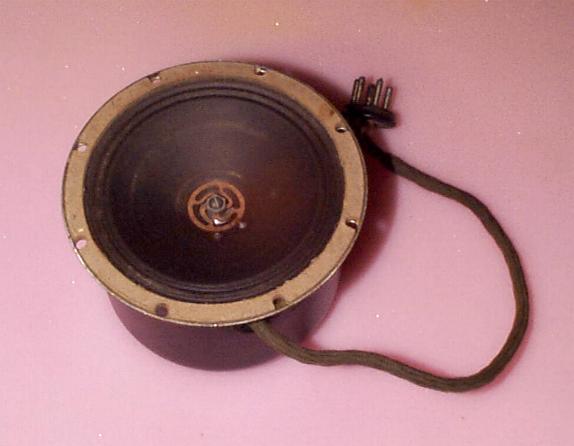

  4. Два Jensen твиттера - первое фото код "JW17 2355 C2280 15" и второе фото сод "JW11 or JW17 2354 C2280 14".

Вы также можете увидеть динамики в своих ящиках далее.

Ансамбль также поставляется с Federal PR-12 для записи дисков. Это требует сборки, но поставляется с документацией и всеми необходимыми частями and схемы / инструкции для сборки, как это предусмотрено г-н Дюбуа.



Доставка

Quaranta "ансамбль" прибыл в Канаду в августе этого года. Все было профессионально упаковано Жак Дюбуа и его многочисленными находчивыми друзьями. Я включаю фотографии ящиков как они прибыли, чтобы можно было видеть, как они грузят если есть покупатель. Кстати, груз было сделано Эмери Worldwide и их люди здесь в Оттаве признались, что никогда не видел такую фантастическую работу по упаковке. Все ящики деревянные, содержащий 14 мм толщиной панели из массива дерева с особыми ручками. Содержимое были заполнены пеной. Шесть ящиков различных размеров и веса. Топы были все закреплены на месте с латунными винтами.

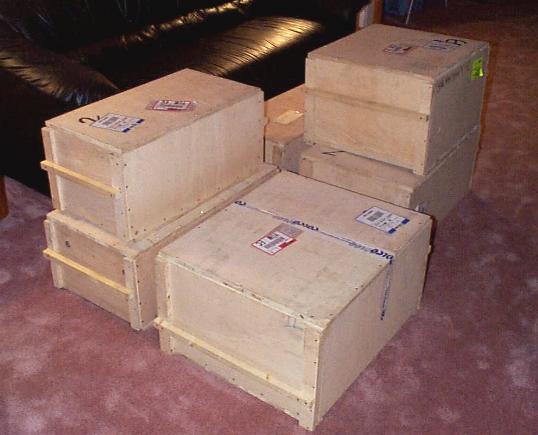

Вид шести деревянных ящиков

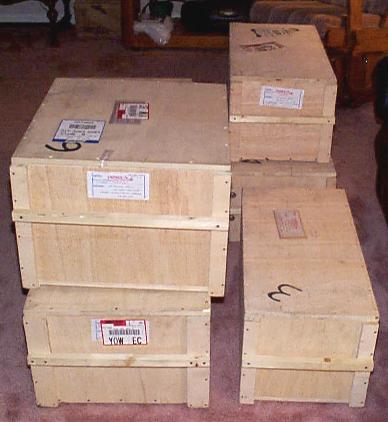

Другой вид из шести деревянных ящиков

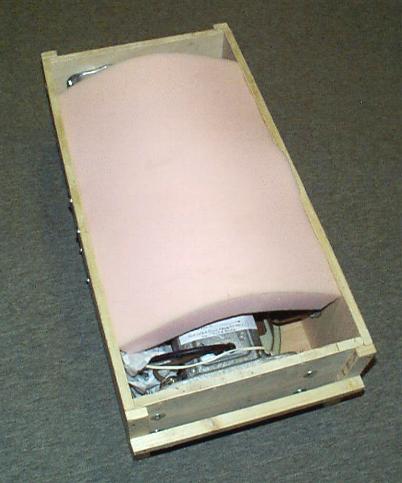

Фото ящик № 4

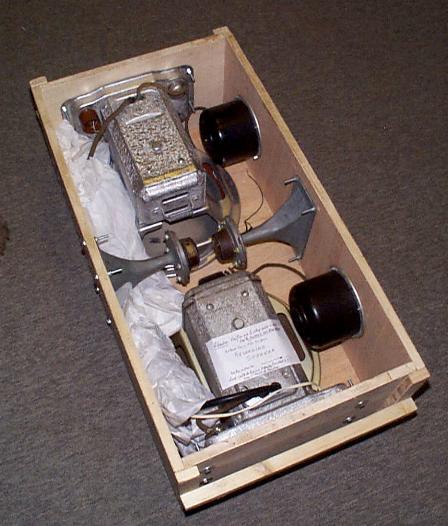

Фото ящик № 4, содержащий более мелкие динамики



Содержание!

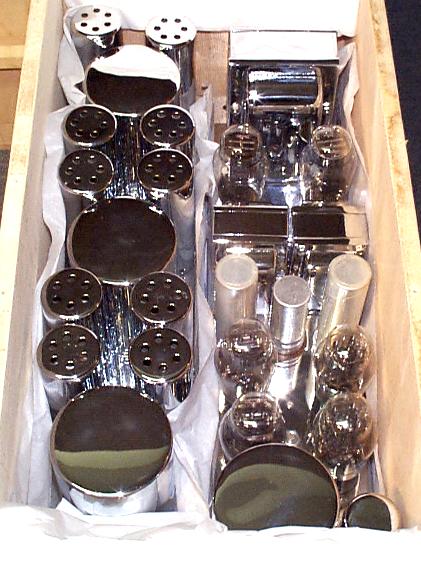

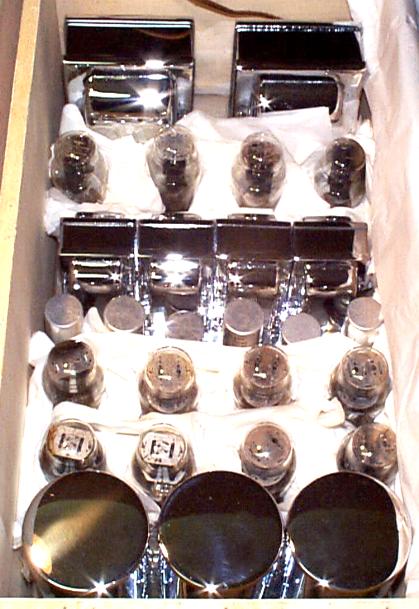

Ящик № 1 - Quaranta тюнер

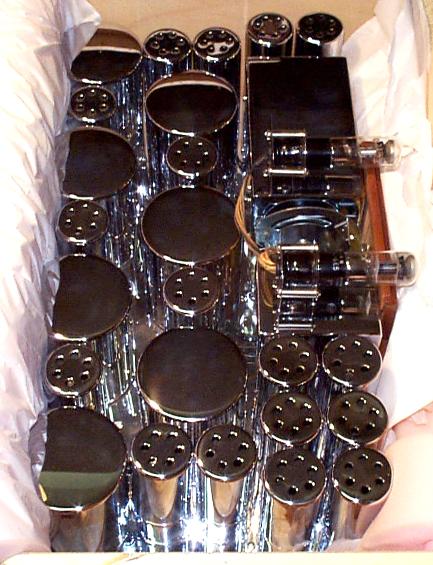

Ящик № 2 - усилитель


Ящик № 3 - усилитель записи и кроссовера


Ящик № 4 - Акустические системы - Обратите внимание, как все они прикреплены к бокам


Ящик № 5 - 18 дюймов НЧ-динамик (Jensen for McMurdo Silver)

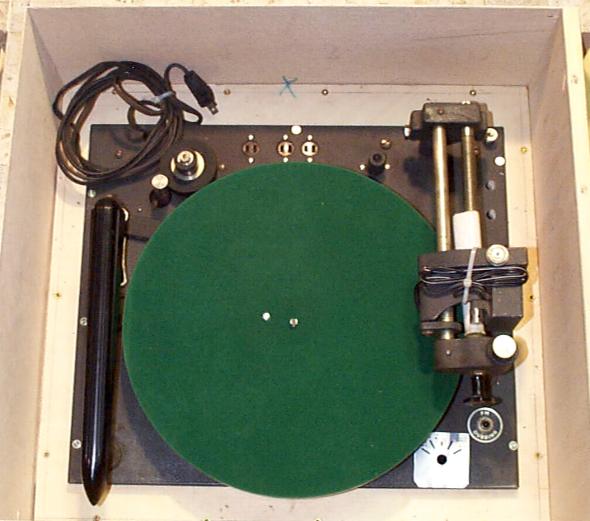

Ящик № 6 - Рекордер (Federal PR-12)
