Телеграфные ключи - два века истории




Немного предыстории.

После опрометчивого обещания на нашем форуме развенчать опрометчивое самомнение о абсолютности знаний всего и вся, и в частности ответить на истеричный вал поднятый вокруг высказывания о возможности существования телеграфных ключей более сложных чем общеизвестные нажал-отпустил пришлось браться за выполнение обещанного обзора.
Настал вечер. Поднял набранные материалы и....
И схватился за голову.
Вот что значит дилетантизм и как результат незнание реального положения дел и неумение оценить объём информации и работы. Да тут не вечер надо. люди годами собирают коллекции ТОЛЬКО телеграфных ключей. Это хобби – коллекционированию телеграфных аппаратов и всего вокруг них, собрало целые сообщества, ему посвящены сайты и форумы ничуть не уступающие обществам коллекционеров нашего направления - увлечению ламповым радио. Например есть сайт коллекционеров только трансатлантического телеграфного оборудования - http://atlantic-cable.com , и множество разных музеев, сайтов, форумов посвящённых только телеграфии.
Но выполнять обещанное надо. Надо лишь осторожно рассчитывать силы и для начала ограничусь только маленькой областью ставшей стартовым выстрелом для этой темы. А именно воинствующий дилетантизм личностей позиционирующих себя всезнайками во всех областях и встретивших в штыки фразу в сообщение на прошедшей конференции о телеграфном ключе с тремя элементами управления (для упрощения можно назвать телеграфным ключом с тремя головками). Обоснование как и положено было соответствующим для невежд - "я такого не знаю, значит такого не может быть"
И хотя лично я более чем далёк от этой безусловно интереснейшей областью связанной и поныне с телеграфией - любительской радиосвязью, но мне стало интересно. И поскольку человек незнающий что-то отличается от невежды тем, что он пытается узнать то что ещё не знает, было сделано то что делает каждый нормальный человек - ищет информацию и восполняет то что ещё неизвестно.
Но информация, как я уже жаловался была не просто найдена, она на меня обвалилась.

Для начала предисловие.
Вся эта история заставила задуматься и по новому взглянуть на наше общее увлечение. А его суть в самом общем виде - интерес к историческим устройствам передачи информации на расстояние дальше чем можно просто крикнуть или махнуть рукой.  И если точнее, то построенным на основе и с исползованием электричества. И оказывается, что радио то пока в юном возрасте для того чтобы называться антиквариатом в этой сфере. Оно то родилось всего ничего назад - более-менее признанной датой есть 1895 год, всего 118 лет назад. А ламповое, то чему в основном и посвящено наше хобби и того позже, реально менее 100 лет назад. А вот первый телеграф родился на 65 лет раньше, в России его создал Шиллинг в 1830 году. Уже и до двухсотлетия немного осталось. А уже в 1832 году была проложена первая телеграфная линия между Зимним дворцом и зданием министерства путей сообщения. И кстати, уже самый первый телеграфный ключ в этом аппарате был многоголовочный, точнее многоклавишный.
Но главным, эпохальным для связи, было конечно изобретение Морзе в 1838г. первого, как по нынешней терминологии можно назвать, адаптивного последовательного метода кодирования. А попросту азбуки Морзе. И телеграф стремительно вошёл в жизнь в корне изменив её, внеся в человеческое общество то что ныне называется информационными технологиями.
И до сих пор не выйдет.




Ну а теперь поближе, поконкретнее и попроще
Для начала о самом простом из ключей. Том самом одноголовочном
Тут как говорится сказать нечего - есть контакт/ нет контакта. Вот и всё.
Нажали-отпустили получилась точка. Нажали-нажали-нажали-отпустили получилось тире. Отпустили-нажали интервал между посылками. Три раза дольше подержали отпущенным - отделили букву. Семь раз - отделили слово.
От такой простой аппарат 1844 года выпуска. И его фото с сайта W1TP TELEGRAPH & SCIENTIFIC INSTRUMENT MUSEUMS





Телеграф быстро получил распространение, причём не только в знакомом и привычном нам виде стационарного устройства с печатью точек тире на телеграфную ленту, которую даже Ленин с Дзержинским читали с умным видом, но, в виду ещё не изобретённости телефона, они, особенно в Америке даже устанавливались в виде соответствующим более поздним телефонным будкам. В этих случаях приём производился не печатанием на ленту а на слух, на встроенный зуммер. В связи с этим и возникла потребность некоторого расширения функциональности телеграфного ключа, а именно одним из первых дополнений стало появление дополнительного переключателя приём-передача.

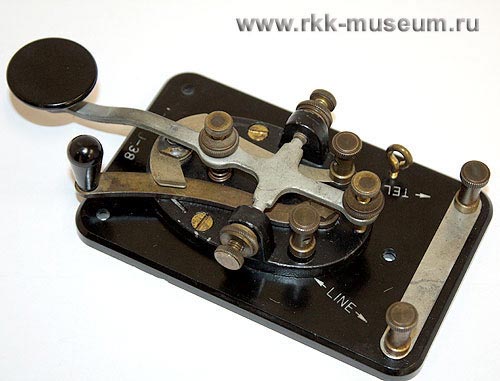

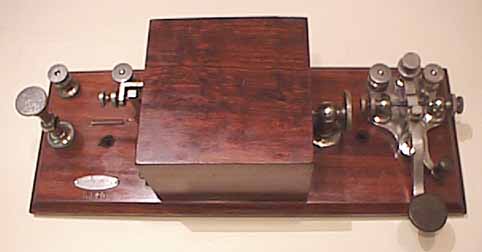

Фото ключа с аналогичным добавлением упомянуто уважаемым RA3CC
Но в данном случае этот переключатель использовался уже в тренировочных целях.
Хотя это было всего лишь его частное применение. А именно этот тип ключа был одним из самых массовых телеграфных ключей применявшихся в американской армии в том числе и во время 2-й мировой войны



Кроме того я не случайно отметил, что назначение аналогичного на первый взляд выглядящего дополнения может быть и совершенно иным.
Например. Первые радиопередатчики были искровыми. И, естественно, чисто телеграфными. Ламп, усилителей мощности и прочих устройств ещё не изобрели. И зачастую телеграфный ключ напрямую управлял током в первичной обмотке катушки Румкорфа - сердца искровых передатчиков. Проиёмники тоже были в лучшем случае детекторные, но поначалу и вообще с когеррером. Так что для связи не на метры, а на километры мощность искры подымали до киловаттов и токи коммутируемые ключом были ого-го.
Первой возникшей проблемой стало обгорание контактов и даже залипание ключей из-за пригорания. И в ключах для искровых передатчиков рычаг выглядящий точно так же как и на ключе для телеграфной будки  на самом деле выполнял не электрическую функцию а был предназначен для быстрой зачистки и восстановления контактов ключа. То есть работал как элементарный скребок.
Дальше стало хуже. Мощности и напряжения на ключе росли. И появился вот такой ключ, кстати стоявший на знаменитом Титанике.

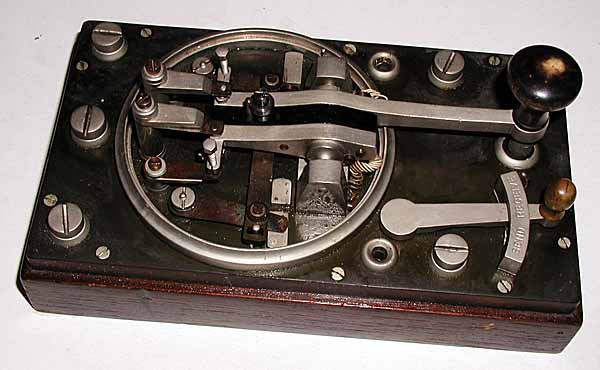

Здесь дополнительный выключатель предназначен для аварийного отключения напряжения в случае сваривания контактов уже очень не слабым током. Более того, на нём можно видеть провлочное кольцо. Оно предназначалось для верёвки протянутой к потолку для быстрого отключения в случае необходимости спасения радиста попавшего под ключ.

Одна голова хорошо, а две совсем другое дело

В предыдущих ключах второй орган управления пока использовали только для вспомогательных целей. Формирование же самого телеграфного сигнала производилось только одним элементом управления, достаточно устоявшегося типа, и формы практически не претерпевшего существенных изменений за эти пару веков. Хотя способ передачи изобретённый Морзе был революционным, и позволил резко упростить систему, которая к примеру у Шиллинга состояла из семи!!! соединительных пар проводов, всего лишь до одной пары, а в пределе, при использовании земли, и до одиночного провода, но сам принцип кодирования был далёк от идеала, так как фактически использовал для передачи информации только одно состояние бита - единицу, наличие тока в цепи. Второе состояние бита определялось временным соотношением. Фактически замыкание контактов ключа, и включение тока выполняло роль только синхросигнала, сигнализируя о готовности бита. Состояние же конкретного бита определялось временем удержания состояния готовности. Причём не статически определённым, а статистически детерменированным от временных параметров ранее переданных битов. Весь алгоритм и процесс декодирования был заложен в единственно в это время имевшихся компьютерах - мозгу радистов. 8-)
Увы но этот алгоритм был неидеален из-за необходимости введения холостых пауз между отдельнами битами, буквами и словами, не несущих фактически информации и служащих только для синхронизации декодирования.
Эти недостатки кода Морзе впервые заявили о себе с прокладкой первых трансантлантических кабелей. Частотно-временные ограничения проявившие себя в первых непрерывных тысячекилометровых линиях связи оказались настолько существенными, что скорость связи вначале была ужасающе низкой. Единицы, от сили десяток символов в минуту получалось передавать через Атлантику. И это привело к поискам новых более совершенных способов кодирования. Им стала биполярная синфазная передача сигналов, когда биты 0/1 (точка/тире) стали передаваться переключением полярности напряжения в телеграфной паре. (Этот способ не только жив и поныне, но имеет самое широкое применение во всех сигнальных цепях нынешних устройств. От ЮСБ, до телевизионных и мониторных кабелей, системных шин, хардрайвов и всего прочего) Положение значительно улучшилось сразу по нескольким направлениям. Первое связано чисто с электрическими - переключение полярности ускоряло перезаряд ёмкости кабеля и передаваемое состояние сигнала устанавливалось на противоположном конце намного раньше чем при просто подаче/снятии напряжения. Тем более, что снятие напряжения - процесс всегда чисто пассивный, связанный с разрядом ёмкости на балластный резистор, который по определению не может быть слишком малым. А вот перевод полярности всегда осуществляется от источника тока, и его скорость можно увеличить снижая внутренне сопротивление источника. Второе то, что этот способ фактически способен передавать уже не одно состояние как ранее, а три. Плюс, минус и отсутствие напряжения. Отпала необходимость в наличие интервала между состояниями сигнала и вообще зависимость от времени.
Всё это вышесказанное показывает мягко говоря недалёкость категоричных до истеричности заявлений о невозможности телеграфного ключа с кнопкой "пауза". Эта твердолобость - свидетельство лишь того, что ничего другого кроме единственного самого элементарного способа телеграфирования изобретённого Морзе критикану незнакомо. В случае использования кабельного метода кодирования, сигналом "пауза" является отсутствие напряжения между линиями пары. И кнопка "Пауза" вполне себе возможна, и может быть реализована в виде контакта замыкающего оба провода между собой.

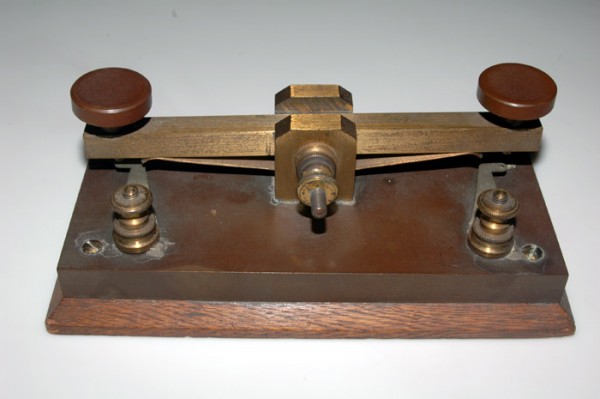

Ключи для передачи по кабелю приобрели уже другой вид. Они стали по настоящему двухголовыми. Обычно левая головка служила для передачи точки и подавала положительное напряжение в сигнальный провод, правая - тире, отрицательное напряжение. В этой версии ключа, что на фото третьей кнопки нет, пауза - замыкание линии, передаётся автоматически при обеих отжатых ключах.





И ещё разнообразные ключи для трансконтинетального и трансантлантического телеграфированият по методу двухполярного кодирования.





Ну и конечно ключ изображённый на обложке книги с которой пошёл сыр-бор
http://radionostalgia.ca/forum/viewtopic.php?f=181&t=2151#p30135





Метод передачи с использованием двухполярного сигнала был существенно лучше, и его применяли и для обычных телеграфных сетей. Но правда по упрощённой схеме. В паузах между точками-тире подавалось отрицательное напряжение для ускорения разряда линии. Что давало хороший результат на очень длинных линиях. Вот только ключи для него были куда сложнее, обычнох ключей Морзе. Что в совокупностью необходимости согласования и остального оборудования всё же не дало широко распространиться этому методу в обычных условиях.

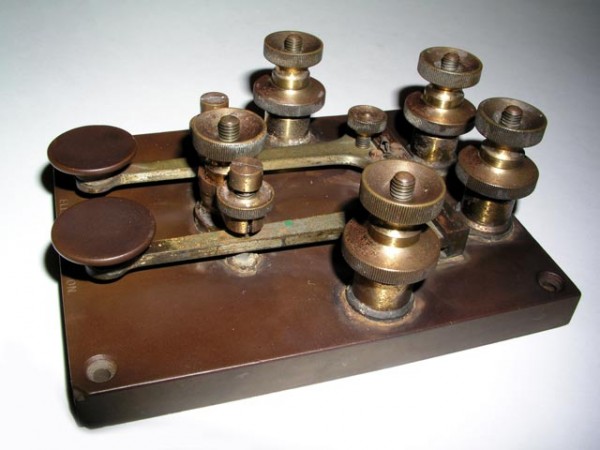

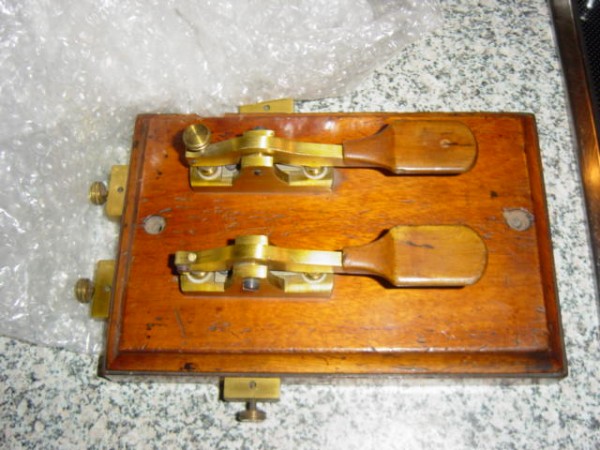

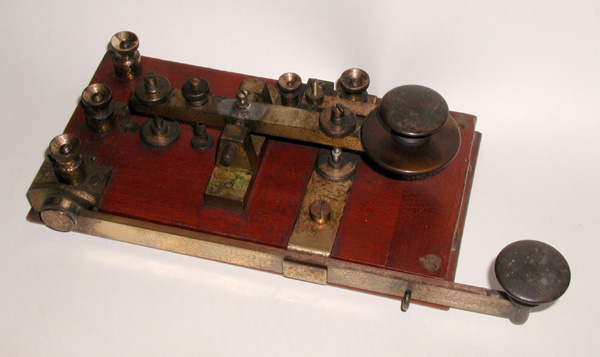

Это пример английского ключа для для двухполярной передачи.





Шедевры точной механики позапрошлого века

Ну и как же обойти автоматические ключи. Вы думаете они появились с появлением миниатюрной электроники
Ничего подобного, первый патент на автоматический телеграфный ключ был выдан в позапрошлом веке, в 1892 году !!! И естественно он был чисто механическим. И это иногда были просто шедевры механики.
Вот фото одного из самых ранних автоматических телеграфных ключей.



Потом они пошли серийно такие:

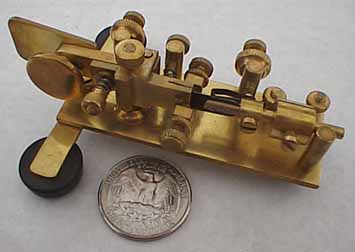

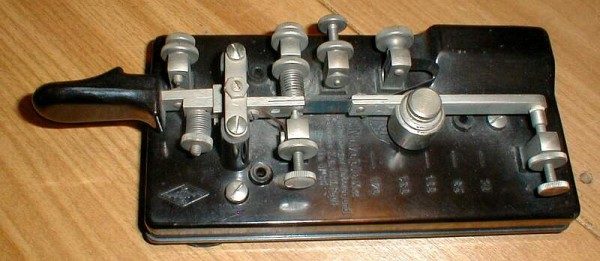

И попроще:

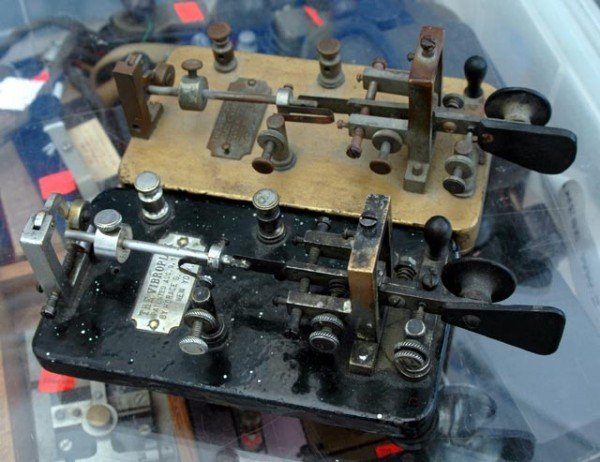

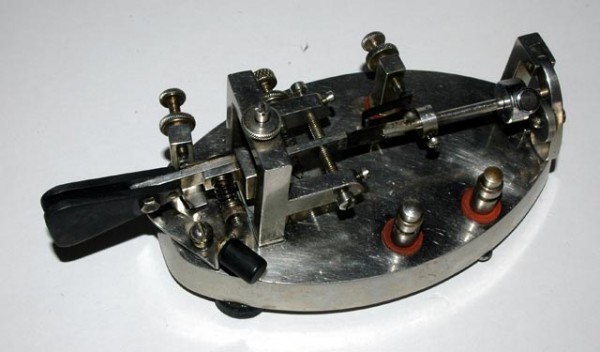

А были и вот такие механические красавцы:



А этот даже и похлеще:

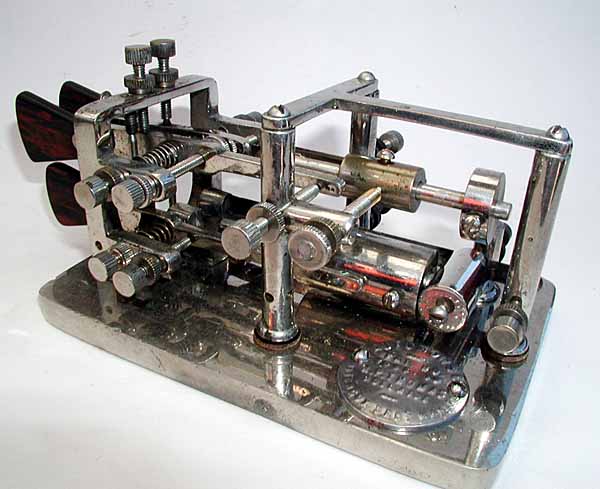

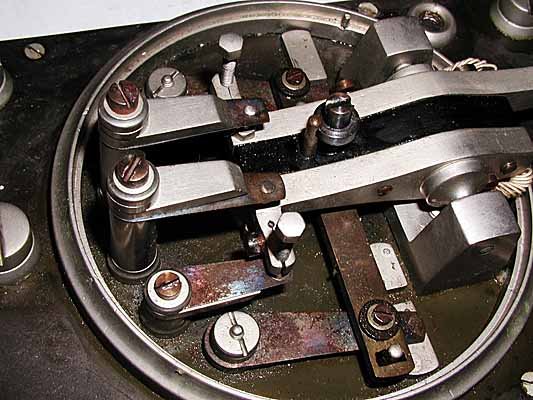

И на закуску вот этот трёхрычажный  монстр точной механики телеграфного века

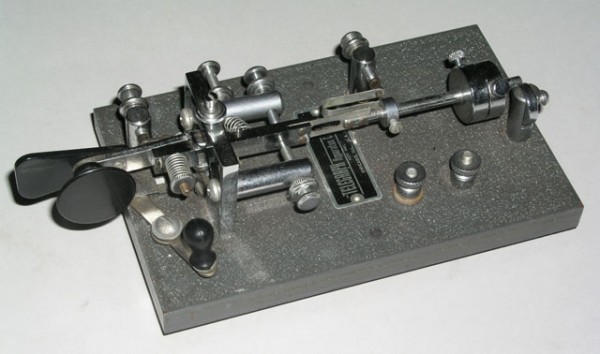

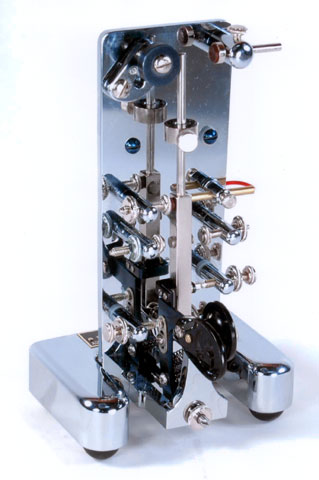

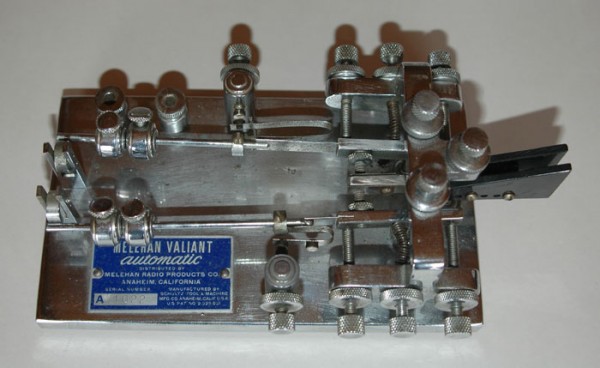

А вот эти механические шедевры как это ни удивительно, но современные самоделки.
И автор некоторых из них.



Журнал Радио за 1947 год подробно описал устройство и работу механического полуавтоматического ключа  типа "Виброплекс". Его и добавляю сюда. Cамому было очень интересно как же он устроен и работает.

Работа на виброплексе

Большинство коротковолновиков работает на обычных ключах Морзе со скоростью 70 — 90 знаков в минуту. Ряд коротковолновиков работает со скоростью 120 — 150 знаков в минуту на полуавтоматическом ключе, называемом «виброплекс». Работа на этом ключе по своей четкости очень похожа на работу трансмиттера.

Недавно (напоминаю, что это 1949 год) в магазинах Москвы и Ленинграда появились в продаже виброплексы. Много коротковолновиков уже приобрели их, и сейчас в эфире часто можно услышать их работу на виброплексе.

Этот ключ позволяет значительно повысить темп работы за счет того, что для передачи серии точек нужно лишь одно движение руки оператора, отчего и утомляемость оператора резко уменьшается.

Прежде чем перейти к методике обучения работы на виброплекее, рассмотрим его устройство.

УСТРОЙСТВО ВИБРОПЛЕКСА

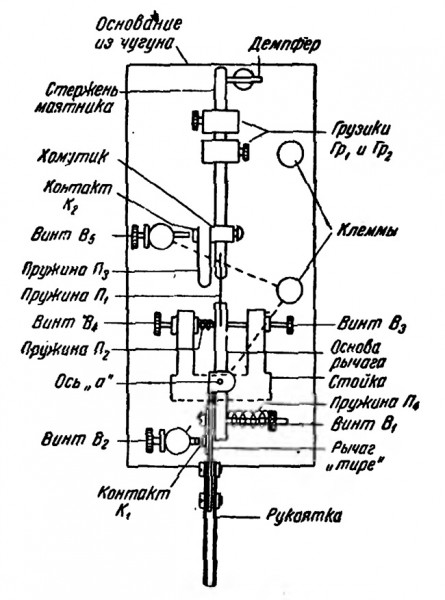

На рис. 1 приведено схематическое устройство виброплекса, имеющегося в наших магазинах. Основой ключа является рычаг, состоящий из четырех основных частей: основы рычага прямоугольного сечения с осью, рычага «тире» с фибровой рукояткой, плоской пружины маятниковой системы П1 и круглого стержня маятника.


Рис. 1

Этот рычаг двигается в горизонтальной плоскости на оси «а», которая закреплена в опорных, винтах — подшипниках, один из которых ввинчен в основание, а другой — в стойку.
Рычаг имеет две системы контактов. Контакт K1 служит для передачи «тире», а контакт К2, укрепленный на пружине П3, служит для передачи «точек». Пружина П3 хомутиком закреплена на стержне маятника.
Для передачи «тире» рукоятку ключа надо нажать влево, до замыкания контакта K1 с винтом В2. Если же мы нажмем на рукоятку вправо, то в действие придет маятниковая система и контакт К2 будет периодически замыкаться с винтом В5, вследствие чего будет передана серия точек. Частота колебания маятниковой системы для передачи точек зависит от положения грузиков Гp1 и Гр2, расположенных на стержне маятника.
Демпфер служит для затухания маятника после передачи очередного знака.

РЕГУЛИРОВКА ВИБРОПЛЕКСА


Для четкой работы на виброплексе надо знать правила его регулировки, к описанию которой мы и переходим.

Прежде всего, вращая винт упора В3, перемещаем конец стержня маятника вправо до тех пор, пока он не придет в соприкосновение с роликом демпфера и не сдвинет его на 0,5 — 1 mm. Далее., вращая винт В4, необходимо отрегулировать перемещение конца рукоятки виброплекса вправо от исходного положения на 1,5 — 3 mm; величина перемещения зависит от предполагаемой скорости работы: чем скорость выше, тем размах должен быть меньше.
После этого вращением винта B1 устанавливаем степень перемещения конца рукоятки влево также на 1,5 — 3 mm.
Теперь переходим к весьма ответственной регулировке винта В5, от которой зависит четкость передачи точек. Зазор между контактом К2 и винтом В5 надо установить таким, чтобы после передачи серии из 9 или 10 точек произошло закорачивание контакта К2 с винтом B5. Многие начинающие работу на виброплексе совершенна неверно пытаются регулировать винт В5 на максимальное число передаваемых точек, не понимая, что при этом точки получаются дробными и неодинаковыми.
Закончив регулировку винтов, необходимо закрепить их контргайками.
Для окончательной регулировки ключа нам остается установить степень давления спиральных возвратных пружин П2 и П4.
Их давление должно быть примерно равным и колеблется в пределах от 20 до 45 gr. Практически оператор регулирует их по своей руке так, чтобы при передаче пальцы руки не утомлялись.
Необходимо запомнить, что чем выше темп передачи, тем слабее должно быть давление возвратных пружин и тем меньше должен быть размах движения рукоятки рычага.

ПЕРЕДАЧА НА ВИБРОПЛЕКСЕ


Рис. 2.

Для тренировки, кроме виброплекса, необходимо иметь звуковой генератор и головной телефон.
Начинать обучение надо на самой малой скорости, передвинув оба грузика к концу стержня маятника.
Важно соблюдать правильное положение руки оператора.
Рука от локтя до кисти лежит на столе. Большой и указательный пальцы обхватывают рукоятку с двух сторон, а остальные три пальца согнуты и опираются на стол, как и ребро ладони.
Пальцы перемещаются в горизонтальной ллоскости, при передаче «тире» действует указательный палец, при передаче «точек» — большой палец (рис. 2).
Весь цикл обучения передачи разбивается на пять этапов:
1. Первоначально тренируемся в передаче точек от одной до шести, добиваясь, абсолютного автоматизма. На этот этап надо обратить самое серьезное внимание, так как от него зависит успех работы.
2. Хорошо освоив передачу точек, переходим к передаче буквы Ж, внимательно следя за тем, чтобы точки не отрывались от тире, т. е. не получалась бы передача букв С и Т. Оба упражнения необходимо повторять в течение трех-четырех дней и только после этого перейти к дальнейшим упражнениям. Однако и далее каждую тренировку следует начинать с первых двух упражнений.
3. Далее добиваемся хорошей передачи всех цифр от единицы до нуля.
4. Освоив цифры, переходим к наиболее трудным в передаче буквам (Л, П, Ф, Ц, Щ, Ы, Ь). Надо внимательно следить за тем, чтобы точки не отрывались от тире, а сами тире были равны между собой.
5. После освоения трудных букв переходим к остальным буквам алфавита и к знакам препинания, следя за четкостью их передачи.
Хорошо освоив четкую передачу всех знаков, можно постепенно ускорять темп передачи. Однако всегда следует помнить, что только четкая передача приятна для слуха и легко принимается вашим корреспондентом.
Освоив передачу на виброплексе, коротковолновик совершенно естественно захочет поработать на нем в эфире.
Для работы необходимо иметь устройство для контроля своей передачи. Для этой цели можно, конечно, воспользоваться приемником, но это не всегда удобно, так как перестраивать приемник с волны корреспондента на волну своего передатчика и обратно затруднительно. Лучше всего иметь в своем распоряжении монитор — прибор для контроля сигналов своего передатчика. Монитор для ослабления связи с передатчиком помещается в металлический кожух.


Рис. 3.

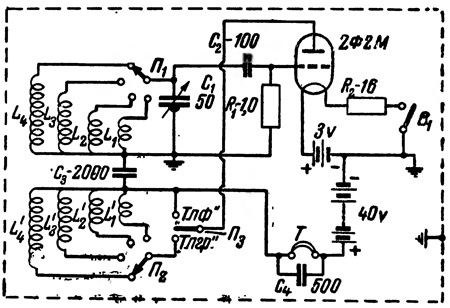

На рис. 3 приведена схема простого монитора, питающегося от батареи и работающего на лампе 2Ф2М. Схема настолько проста, что не требует особых пояснений. Переключатель Пз служит для перехода с контроля передачи незатухающими колебаниями на контроль телефонной передачи, а выключатель B1 рвет цепь накала. Можно питать монитор и от сети, но тогда надо ставить хороший фильтр в сетевые провода, чтобы ослабить связь передатчика с монитором.

Данные катушек монитора приведены в табл. 1.

Табл. 1.
Оператору следует помнить, что включать виброплекс в анодные цепи мощных каскадов передатчика нельзя как с точки зрения безопасности для оператора, так и ввиду искрения контактов у виброплекса, особенно при передаче точек. Ключ следует включать в цепи с малыми токами и обязательно применять искрогаситель, состоящий из последовательно включенных конденсатора емкостью 0,1 mF и сопротивления в 30 Ω.

Включив в передатчик виброплекс, настраиваем монитор на частоту передатчика и прослушиваем свою работу, обращая внимание на передачу точек. Убедившись, что точки получаются четкими и ровными, можно начать работу на связь. В заключение следует заметить, что dx-станции особенно охотно отвечают на вызовы при работе на виброплексе.




Что было до изобретения телеграфного ключа

Сегдня вспомнил, что начало то я пропустил. Фактически обзор начат с техники предназначенной для телеграфирования по Морзе. И только вкратце был упомянут самый первый телеграфный аппарт изобретённый Шиллингом в котором коды букв передавались с клавиатуры по семи парам проводов, а приём осуществлялся тоже семью гальванометрами с магнитными стрелками. Естественно это была весьма неудобная и громоздкая система и особого распространения она не получила. Известная линия связи была построена в 1832 году между Зимним дворцом и зданием министерства путей сообщения. Самыми первыми телеграфные линии внедрялись там где они в первую очередь были остро нужны - на железных дорогах. Первыми аппаратами были скорее не телеграфные а аппараты сигнализации, для передачи сообщений о занятости пути. Как к примеру этот. Где приемным устройством был гальванометр со стрелкой с тремя отметками. Средняя - нет тока, крайние положителный или отрицательный. Означающие: "Путь закрыт", "Поезд на линии", "Линия свободна".




Для увеличения числа возможных сигналов увеличивали число линий и приёмных индикаторов.
Передача, точнее установка сигнала осуществлялась ещё вращением в нужное положение ручки. Ключ пока не изобрели. Да и нечего им пока было передавать.


Дальше захотелось больше, поговорить на свободные темы :mrgreen:
Или попросту говоря иметь возможность передавать любой текст.
Но хотелось это делать не по 14-ти проводам, как у аппарата Шиллинга, а максимум по 2-м, а ещё лучше по единственному.Вначале использовались те же самые сигнальные телеграфы. Но они уже имели на шкале не просто три сообщения, а набор знаков для левого и правого положения стрелки. Для передачи буквы использовался код. Например 3 раза влево, 3 раза вправо это буква "W". И так далее. Эти аппараты уже комплектовавлись первыми подобиями телеграфного ключа с 2-мя головками. Одна послать сигнал "Влево", другая "Вправо".



Следующими были изобретены циферблатные аппараты. Где на приёмной и передающей стороне были циферблаты с набором букв и цифр по кругу. Передющий циферблат при вращении стрелки замыкал контакты каждый раз при прохождении очередного знака. В приёмном стрелка вращалась электромагнитом через храповой механизм каждый раз на одну позицию с каждым поступившим импульсом тока. Таким образом на обеих сторонах положение передающей и приёмной стрелок циферблатов менялись синхронно. Перед началом передачи на обеих сторонах стрелки ставились вручную в одинаковую позицию. Медленно, громоздко, но телеграммы уже передавались на сотни километров.




От такой телеграфный ключ. Хотя и с одной головкой, но зато сколько контактов!
Храповик стоит на передающем ключе, чтобы не ошибиться и крутить можно было только в лодну сторону.

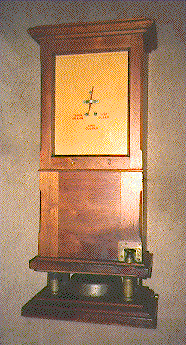

И телеграфный приёмник к нему с вызывным устройством, попросту со звонком:

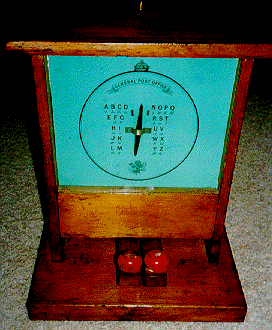

И ещё пара циферблатных телеграфных аппаратов до эпохи Морзе.




Экзотика

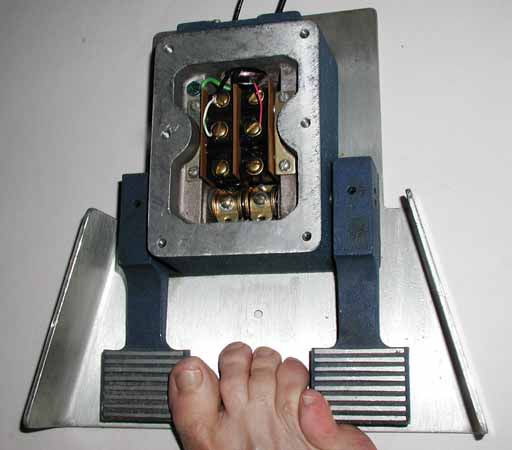

Ну вот например этот ключь педальный, для телеграфирования ногами.
Левая педаль посылает тире, правая -точку.




Или вот этот 45-ти головочный ключ

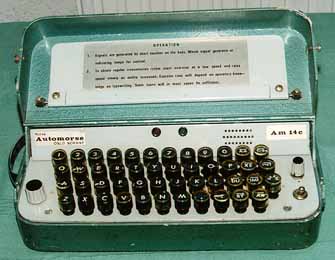

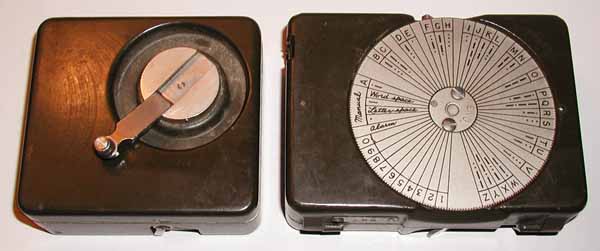

Это норвежская автоморзе клавиатура модель AM-14C. Этот небольшой манипулятор в стиле клавиатуры был разработан Лейфом Эвенсен Патрик, у которого была компания "Telespeed" в Гетеборге, Швеция, с 1956 по 1974 год, позже переименованная в Aksieselskapet Automorse. Он сделал три версии, последняя из которых (на фото) около 1969 года. Первая работала с 14 механических реле, вторая была более стабильна, на основе диодной матрицы только с двумя реле и последняя была полностью транзисторная. Первый вариант, военные власти США сразу забраковали: "слишком много движущихся частей№. Она была чем отозван с рынка. 45 из них были сняты норвежскими военными и распроданы за бесценок. Второй вариант был недостаточно водонепроницаемыми и и тоже не принят норвежскими военными. Из-за нежелания норвежских вояк третья версия также не вышла на рынок.
Размеры этого телеграфного устройств ввода 9 х 21 х 33 см.



Нельзя не упомянуть и про устройства сверхскоростного телеграфирования. Для этого сообщение вначале набиралось на устройстве которое кодировало вводимый текст в телеграфный код и набивало его на бумажную перфоленту. Затем другим устройством эта лента прогонялась с большой скоростью и набитый на перфоленте морзе код отсылался то-ли по телеграфным линиям, то-ли по радио. Это делалось не столько с целью ускорить передачу сообщений, сколько повысить защиту от перехвата. Действительно, успеть понять и тем более принять подобное сообщение выстреленное за 1 - 2 секунды было весьма проблематично.
Это пример такого устройства из США состоящего из двух блоков - кодера-перфоратора и собственно передатчика. Причём они настолько компактны, что помещаются в карман (видимо карман шпиёна. )

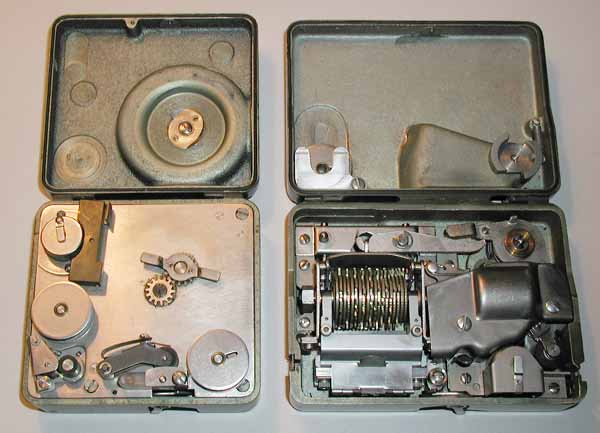

И они же в открытом виде:

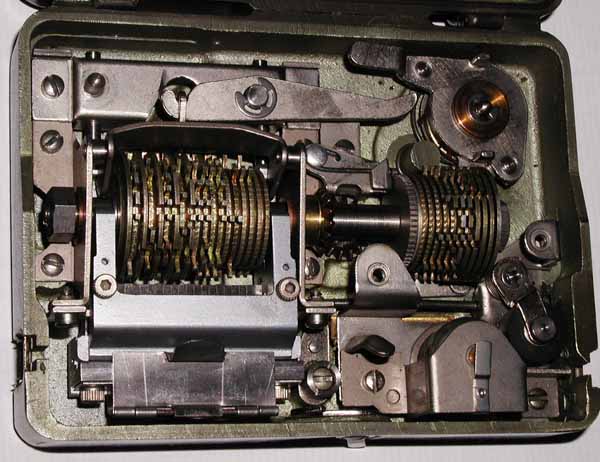

Кодер-перфоратор изнутри более подробно:
(Нифига себе. Это вам не микросхему с парой резисторов лепить)

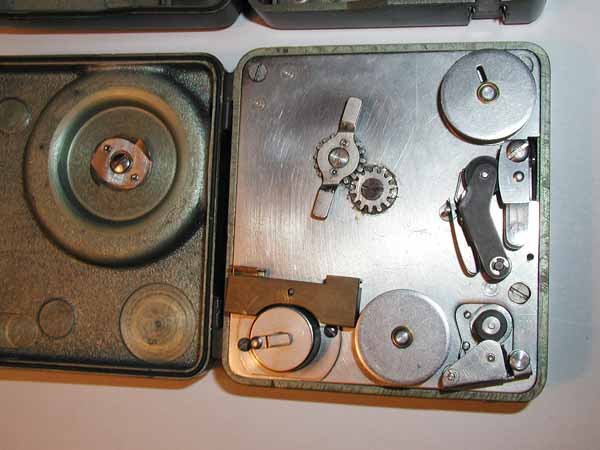

Скоростной трансмиттер изнутри более подробно:




Заключение

Вот и закончен очень краткий обзор, по современному если назвать, то телеграфных устройств ввода. Ещё раз прошу не слишком придираться к возможным неточностям. Телеграфия - это область совершенно далёкая от моих интересов, я не коллекционирую телеграфную технику, я никогда не имел дело с радиотелеграфией ни профессионально ни как радиолюбитель. И хотя телеграфный ключ приходилось держать в руках, но реально передать с его помощью хоть один символ не доводилось. А побудило меня на этот обзор (надеюсь небезинтересный) воинственно невежественная до истеричности критика высказывания, точнее предположение о назначении одного из устройств явно предназначенного для ввода телеграфных данных.
Повторю цитату из этой же темы проясняющую суть вопроса:
Владимир писал(а):Привет всем!
Какой «огромный» интерес к трём головкам!!! Это о чём-то говорит!!!
Если «специалист по подсчёту контуров», «профессиональный телеграфист» и др. знатоки телеграфа не смогли объяснить назначение трёх головок, значит это узкие специалисты, а узкий специалист естественно ограничен в знаниях (как «отвёрточник»). Для расширения знаний о прошлом нужно чаще бывать в музеях.
Помещаю две фотографии.

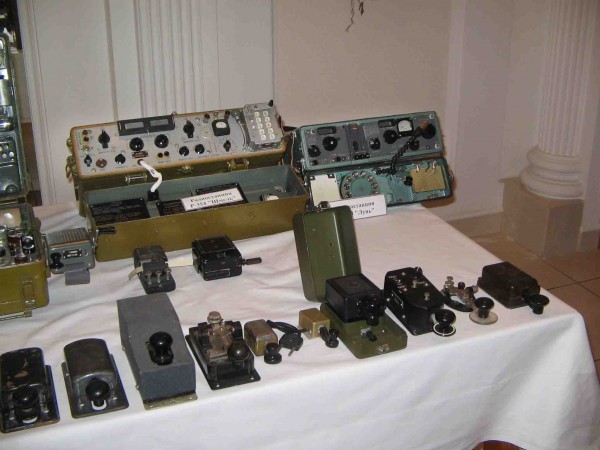

Первая с выставки музея МРВ прошедшей в октябре 2012 года в Черкассах и опубликованная на форумах ЛТС и 4Х.

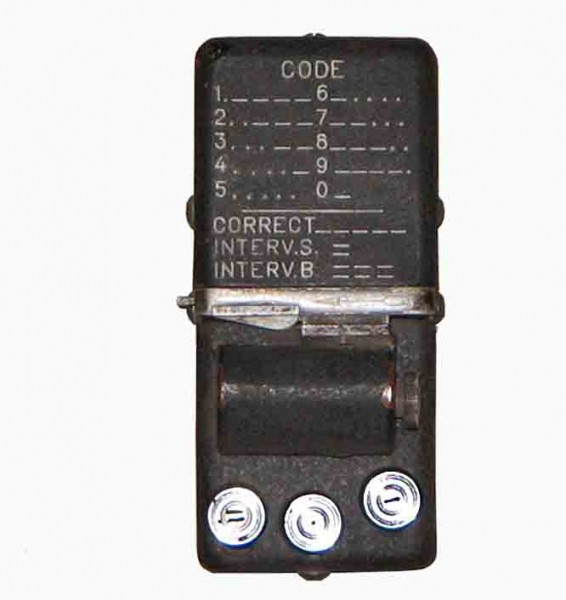

Вторая – один из экспонатов с первой фотографии крупным планом.
В.Г.Вотинов.
Повторяю опять эти "знаменитые" фото загадочного, вызвавшего бурю эмоций. устройства.






На конференции Владимир Григорьевич высказал мимоходом предположение о назначении трёх кнопок этого явно телеграфного устройства, предположив что они предназначались для ввода точки, тире и паузы.
И..... последовал шквал, нет не критики от оппонентов, а истерики от определённых лиц считающих себя "автортетами" во всех областях радиотехники. Но на деле, как это наглядно продемонстрировала это история, оказавшиеся беспросветными, но воинствующими невеждами. Я хотел привести образцы критических высказываний с их форумов, но увы, после удаления всех нецензурных слов (но наверное по их разумению высокоуровневых терминов) предложения и так не имевшие особого смысла, сокращались до полностью бессмысленных пары слов.

Ну а теперь, после сделанного исторического обзора разнообразной телеграфной техники для ввода попробуем разобраться, что же это за загадочное устройство, и для чего на самом деле предназначены эти три злополучные кнопки.
А нечего разбираться и нового придумывать. :lol:
Владимир Григорьевич уже всё сказал:
Правая кнопка - тире
Средняя кнопка - точка
Левая кнопка - ПАУЗА
:gaga:
Да, именно пауза. Та самая пауза, длительностью в одну точку которая в телеграфном сигнале разделяет отдельные сигналы точек и тире. Три паузы разделяют буквы, семь пауз - слова. Вот для ввода этой самой паузы и предназначена левая кнопка обозначенная как "=".

Для осознания этого столь "неординарного" вывода недостаточно быть "высокоурвневым" радиотелеграфистом, правда с неизвестным позывным и неизвестными спортивными достижениями. Для этого просто необходимо во-первых внимательно присмотреться к предыдущему сообщению с фотографиями американского комплекта устройств аналогичного назначения - телеграфным кодеру-перфоратору и скоростному считывателю передатчику. Уровень правда несколько иной, но суть похоже та же. Если внимательнее приглядеться к первому фото из музея, то на нём ведь тоже представлен именно комплект из аналогичных двух устройств:

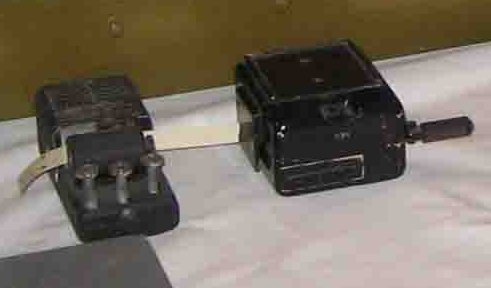

Слева - кодер-перфоратор, причём для ясности :mrgreen: в нём даже вставлен кусок бумажной ленты. Справа считыватель передатчик. На боку его видна ручка (как и на американском аналоге) для ручной протяжки ленты.
В отличие от американца, механика которого внушает уважение, устройство перфоратора по-видимому предельно простое. Кнопка "."точка пробивает напрямую круглую дырку в ленте, кнопка "-" - прямоуголную дырку, кнопка "=" протягивает ленту. Но повторяю, это всего лишь предположение, точнее можно сказать повертя его в руках. Возможно к примеру просто и то и то одинаковые дырки, но на разных уровнях ленты. Устройство предназначалась для использования не профессиональными телеграфистами (уж им то код Морзе на верхней крышке перед глазами был бы ни к чему). О том что кнопка "=" предназначена для ввода паузы, совсем не нужно быть высокоуровневым знатоком, достаточно обратить внимание на пояснение к кодам там же.
Где написано:
INTERV.S. =
INTERV.B ===
Что даже со словарём можно было бы понять и перевести как:
Interval Short - Пауза короткая
Interval Big - Пауза длинная
Устройство явно предназначалось только для передачи цифровых сообщений, и его шпионская сущность весьма возможна. Интересно назначение сода "CORRECT". По-видимому он предназначен для стирания ошибочного знака. Стирание элементарно просто. Так как используются только цифры, содержащие всегда 5 посылок, то ошибочный знак забивается 5-ю тире, то есть сплошной дыркой.

Вот такое на первый взгляд загадочное, но на самом деле достаточно несложное устройств



Ссылки на вэб ресурсы пройденные в поисках материалов на эту тему.
http://w1tp.com/
http://www.morsetelegraphclub.org/
http://www.mtechnologies.com/
http://www.vibroplex.com/
http://jhbunnell.com/
http://www.alpha-net.ne.jp/users2/morse/
http://www.signa-uru.com/
http://www.morsekey.net/
http://www.si.edu/lemelson/dig/westernunion.html
http://www.si.edu/lemelson/dig/westernunion.html
http://www.eht.com/oldradio/
http://atlantic-cable.com/
http://www.zianet.com/sparks/index.html



И заключительная печальная нотка.
Только что попалось сообщение в новостях.

Индия закрывает телеграфное агентство из-за убытков
Одно из последних существующих в мире телеграфных агентств закрывается в Индии. Оператор агентства, государственная телекоммуникационная компания, приняла решение отказаться от телеграмм из-за экономической нерентабельности сервиса.
По словам представителей компании, 163-летняя история телеграфа в Индии завершается из-за того, что компания ежегодно теряет свыше 20 млн долларов.
В знак протеста против закрытия телеграфа были отправлены сотни телеграмм.
Телеграф установили в Индии в 1852 году британские колонизаторы. В последнее время население почти перестало пользоваться телеграммами, отдавая предпочтение SMS-сообщениям или электронным письмам.

http://www.bbc.co.uk/russian/rolling_ne ... gram.shtml
Вот и ещё одна страница истории техники перевёрнута.
Вот и ещё одно эпохальное техническое достижение, без преувеличения изменившее наш мир, кануло в лету и стало лишь предметом интересным для нас, коллекционеров и любителей истории техники
