Фестиваль. Элегантный как рояль.

Написал статью про данный радиоприёмник. Помощь по переводу оказал Константин (Орас).

Ламповый радиоприёмник высшего класса "Фестиваль" („Festivāls”) получил своё название в честь всемирного фестиваля молодёжи и студентов, который проходил в 1957 году в Москве.
На всемирной выставке „Expo-58” в Брюсселе радиоприёмник "Фестиваль" одновременно с радиолой "Сакта" („Sakta”) получил серебряную медаль.



Фестиваль


Сакта


Фестиваль - акустика.

"Фестиваль" был первым в Стране Советов массовым радиоприёмником высшего класса, снабжённым пультом дистанционного управления, а так же другими "ноу - хау" своего времени.
Радиоприёмник имеет первоклассную внешнюю отделку, в него встроена мощная акустическая система - фронтально расположенный эллиптический громкоговоритель 6ГД-1 для воспроизведения низких и средних звуковых частот, рядом с ним расположен ( в моделях более позднего выпуска - перед ним) высокочастотный 1ГД-1, а по бокам - по одному широкополосному громкоговорителю.



Динамики Фестиваля



6ГД-1

По бокам корпуса первой модификации радиоприёмника устанавливали широкополосные громкоговорители 4ГД-2 РРЗ, имеющие разные резонансные частоты, часто эти частоты были нанесены карандашом прямо на диффузоре громкоговорителя.



4ГД-2

Позже, начиная с шасси № 070000, устанавливали громкоговорители 2ГД-8 ВЭФ с одинаковой частотой резонанса.



2ГД-8


Фестиваль - УКВ.

Поначалу "Фестиваль" изготавливали со специально для него сконструированным блоком ультракоротких волн,






но спустя пару лет применили унифицированный блок УКВ.






Фестиваль - модификации.

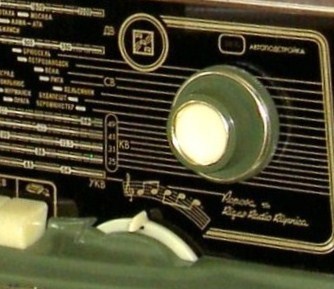

Кроме того, более поздняя модификация отличается расположением высокочастотного громкоговорителя, визуальным оформлением шкалы как самого приёмника, так и пульта дистанционного управления.

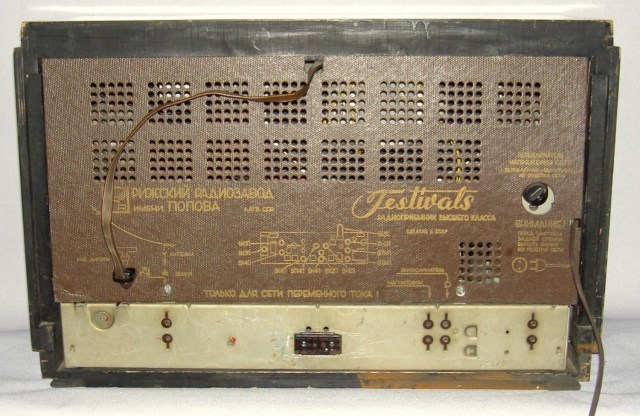

Имеют место незначительные изменения электрической схемы, а так же способ подключения сетевого провода - у первой модификации провод подсоединён прямо к контактам, расположенным на шасси приёмника.



Аппараты более позднего выпуска имеет контактную колодку, расположенную на задней защитной стенке приёмника. Таким образом, при снятии задней стенки, приёмник от сети отключается.



Улучшением по электрической схеме второй модификации можно считать электронную блокировку усилителя низкой частоты при переключении диапазонов. Это необходимо, чтобы в момент переключения диапазонов в громкоговорителях не был слышен треск, вызванный искрением скользящих контактов, находящихся на краю барабанного переключателя диапазонов.




Фестиваль - моторное управление.

Одним из наиболее заметных технических решений в приёмнике, является использование в конструкции трёх электромоторов: для настройки - ЭДП-1, регулировки громкости – ЭДП-2, для переключении диапазонов – ЭДП-3. Эти моторы связаны с пультом дистанционного управления, с помощью которого приёмник можно не только включить и выключить, но и переключать диапазоны, производить настройку на станции а так же регулировать громкость.


Шасси общий вид




Привод моторной настройки



Вид на подвал шасси


Фестиваль - дистанционное управление.

Соединительный шнур пульта имеет длину 6 метров, он состоит из кабеля в 19 жил. В те времена советские заводы не производили гибкий кабель в достаточном количестве, из за чего в некоторых партиях кабель пульта был жёстким и не удобным в пользовании.








При настройке с пульта дистанционного управления, ручка настройки приёмника медленно вращается, и движется по шкале стрелка, следуя за командой с пульта . Эту функцию так же дублирует "качающаяся" клавиша, расположенная на нижней части передней панели приёмника. Таким образом, настройку приёмника можно производить с помощью этой клавиши, не вращая ручку настройки. При этом приёмник должен быть включен в режиме автоматической подстройки, или же в режим работы с пульта.


Фестиваль - функциональность.

В приёмнике установлена поворачиваемая магнитная антенна для приёма длинных и средних волн, а так же диполь для ультракоротких волн. Сзади на шасси имеются гнёзда для подключения электропроигрывателя, магнитофона, дополнительного громкоговорителя, наружной антенны и земли.




Радиоприёмник имеет для своего времени редко встречаемую функцию. Переключая рабочий режим на звукосниматель, к приёмнику можно подключить магнитофон в режиме записи. Выход магнитофона в свою очередь нужно подключить к входу звукоснимателя. Таким образом можно производить запись радиопередачи и одновременно прослушивать то, как эта программа записалась. В практике магнитной записи двумя десятками лет позже, этот режим назвали "сквозным каналом". Суть его в том, что при переключении приёмника в режим прослушивания со звукоснимателя, радиоканал полностью не отключается, а вход усилителя низкой частоты подключается к гнезду звукоснимателя, тем самым позволяя продолжать работу радиоприёмной части. В то же время на гнездо для подключения магнитофона подается низкочастотный сигнал заранее выбранной радиостанции.
Как значительное удобство для пользователя, необходимо упомянуть схему автоматической подстройки частоты. Радиослушателю нужно лишь приблизительно настроиться на желаемую радиостанцию, а далее приёмник сам автоматически с помощью встроенной схемы и электромотора точно находит наиболее чёткую настройку.


Фестиваль - моторное переключение диапазонов.

Механизм переключения диапазонов состоит из контактного переключателя барабанного типа и диска - селектора, которыми управляет электромотор. Интересно конструктивное решение барабанного переключателя диапазонов. Нажимая любую клавишу диапазона, электромотор вращает барабан так долго, пока тот "находит" соответствующее положение контактов и останавливается.



 При включении диапазона УКВ, переключатель поворачивается в такую позицию, при которой находящийся на нём эксцентрик перемещает специальный маятник, который в свою очередь с помощью тросика переключает контакты, необходимые для переключения схемы в режим УКВ.




Фестиваль - особенности схемы.

Электрическая схема построена на 12 лампах. Так же в схеме использованы диоды Д2 и селеновый выпрямитель АВС-120-270. Элементы входных и гетеродинных контуров расположены в секторах барабанного переключателя волн. Сектор, соответствующий диапазону УКВ пустой, элементы высокочастотной части этого диапазона расположены в отдельном УКВ блоке.
При приёме станций СВ и ДВ на внешнюю антенну, магнитная антенна не отключается. Для отключения ее, нужно повернуть ручку поворота магнитной антенны до упора. При этом размыкаются контакты переключателя, которые до этого соединяли вход внешней антенны и контура, связанные с ним, с "землёй". Таким образом достигается упрощение схемы и увеличивается чувствительность приёмника.
Клавиши переключения диапазонов сконструированы так, чтобы при нажатии одновременно несколько из них испортить приёмник было невозможно. Это реализовано применением последовательного включения контактных групп клавиш . При одновременном нажатии двух клавиш, включается лишь один, последний по схеме диапазон.
Клавиши нажимаются легко. Они механически не переключают контакты контуров, а включают только два контакта, подавая команду переключателю диапазонов.



Усилитель низкой частоты - трёх каскадный. Схема регулировки тембра сконструирована так, чтобы положение ручек регуляторов не влияло на усиление средней частоты (около 1000 Гц). Выход усилителя - двухтактный, но в нём нет фазовращателя. Необходимая инверсия фазы происходит в самом выходном каскаде.
В конце 1957 года небольшую партию этоих приёмников под названием "Ленинград" изготовили на Ленинградском заводе №794.


Фестиваль - технические характеристики.

Главные технические характеристики:
Диапазоны принимаемых волн:
Д.В.: 150 – 415 kHz (2000 – 722,9 m);
С.В.: 520 – 1600 kHz (577 – 187.5 m);
К.В. 1: 5,8 - 6,25 MHz (51.7 – 48 m);
К.В. 2: 6,92 - 7,5 MHz (43,3 - 40,0 m);
К.В. 3: 9,2 - 9,9 MHz (32,6 - 30,3 m);
К.В. 4: 11,42 - 12,28 MHz (26,3 – 24,5 m);
УКВ: 64,5 - 73 MHz (4,65 - 4,11 m);
Полоса воспр. частот:
в режиме КВ, СВ, ДВ – 60...6500 Hz,
в режиме УКВ и воспр. грамзаписи – 60...12000 Hz;
Номинальная вых. мощность – 4 W, максимальная – 10 W;
Потребляемая мощность от сети – 110 W;
Лампы - 6Н3П, 6К4П (3шт), 6И1П, 6Х2П, 6Н2П (2шт), 6П14П (2шт), 6Е5С.
Цена - 276 рублей (с 1961 года).




В подготовке материала использовалась публикация на форуме "Радио Носталгия":
http://radionostalgia.ca/forum/viewtopic.php?f=105&t=542#p8049
