Всё своё ношу с собой. Ламповые, но маленькие.



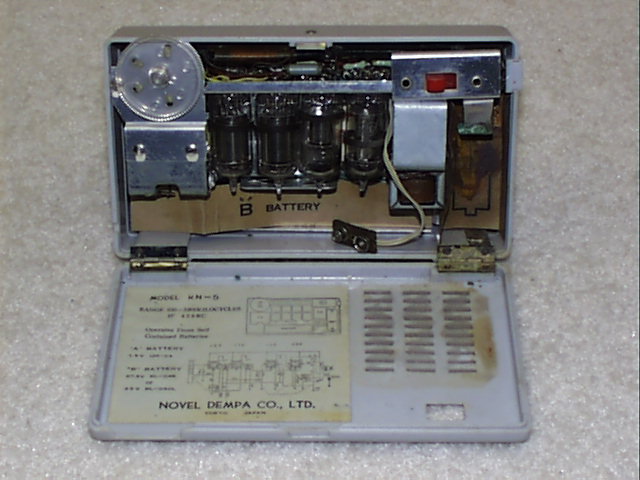

Вы можете подумаеть к чему здесь это фото селгоподобного транзистора?

Вы будете неправы, это не заурядный транзисторный карманник, а шедевр миниатюризации от, ну конечно же, японцев.


Размер этого "чуда" - 200х100х45мм
Для сравнения, упоминавшаяся Селга 404 - 190х100х46мм

Все сейчас привыкли, что слова "Карманный, портативный, переносной радиоприёмник" автоматически ассоциируются со словами "Транзистор", "Микросхема". Слова же "Ламповое Радио" вызывают образ большого, тяжёлого, стоящего на отдельной тумбочке под кружевной салфеткой солидного агрегата в полированом дереве. А вот что было во времена когда радио уже было, а даже таких слов как "Транзистор", "Микросхема" ещё не придумали. Неужели никому не взбредало в голову на зелёной лужайке на пикнике потанцевать с дамой в кринолине не под тускло шипящий граммофон а под живую громкую музыку любимого радио. Конечно же эта идея навязчиво пришла в голову заядлым любителям радио с первых же дней появления радио как такового. Вот и интересно будет взглянуть как же шёл процесс становления мобильного радио, от первых, даже не переносных, а скорее перетаскиваемых ящиков, до момента полной и безоговорочной победы германием, а затем и кремнием ваккума сначала в малогабаритном радио, а затем и в радии вообще.

Первыми радиоприёмниками были, как вы помните, детекторные аппараты. Ну почти подходящие для звания мобильных, и питание не требуется вообще, и размеры можно сделать небольшими. Хотя поначалу даже детекторные приёмники доходили по весу до 20 кг, но затем появлялись даже варианты встроенные прямо в головные телефоны. Но два неустранимых недостатка так и не позволили им войти полноценно в категорию переносных, мобильных радиоприёмников.
1-е
Принципиальная индивидуальность, аппарат рассчитан только на одного слушателя. Что сразу закрыло им дорогу в категорию дополнения к пикнику. Я не случайно фокусируюсь на использоване радио на пикнике, так как именно эта возможность была основополагающей для стимулирования рождения этого класса радио.
2-е
Безусловное требование применения наружной полномасштабной антенны-заземления. Даже отчаянные радиопсихи готовые не расставаться с любимым аппаратов всегда и везде, были всё же физически не в состоянии носить с собой такое дополнение к радиоприёмнику.

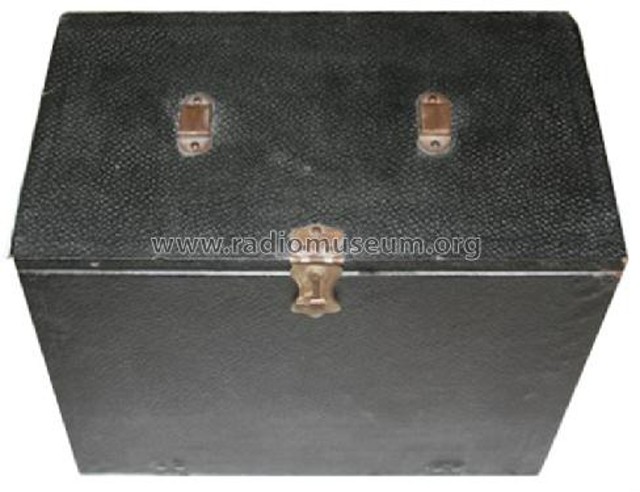

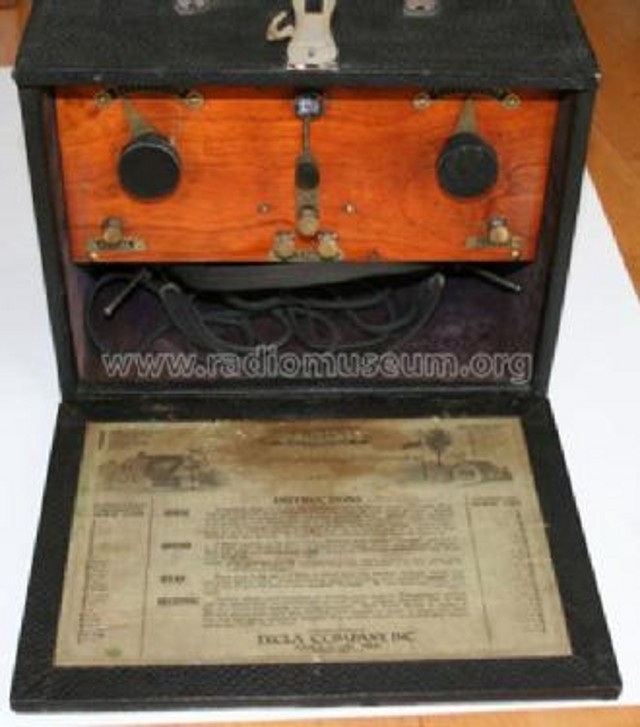

Пример попытки сделать портативный детекторный приёмник от фирмы Тесла модель "Thirty" на radiomuseum . org
http://www.radiomuseum.org/r/clark_teclathirty.html

Размеры этого "портативного" аппарата: 12 x 9.5 x 7.25 inch / 305 x 241 x 184 mm






Следующий шаг развития мобильного радио, да и радио вообще - это появление "пустотного реле" и его первые робкие попытки применения для приёма радио. Уже первые 1-2-3х ламповые регенеративные радиоприёмники стали появлятся в мобильном исполнении. Благо для этого не требовалось особых усилий. Всё равно первые приёмники питались от батарей и проблема состояла лишь в том, чтобы объединить все компоненты радио в единый корпус и приделать к нему ручку (ручки) переноски. Результат был мягко говоря малоутешительный. Мобильный вариант выходил раза в два-три больше и раз в пять тяжелее стационарного прототипа.
Кроме того по-прежнему для слабочувствительных с маломощным УНЧ регенераторов требовалась наружная антенна, слушать его можно было на наушники от силы вдвоём.
Так что проблема сооблазнительного атрибута для пикника пока осталась открытой. В самом деле, кавалер способный притащить на природу подобный аппарат, влезть затем на дерево для установки антенны наверняка должен был обладать такими данными, что по тем временам был бы на расхват у женской части пикника и без этого, отвлекающего от более приятных дел, ящика.


1922-1924гг

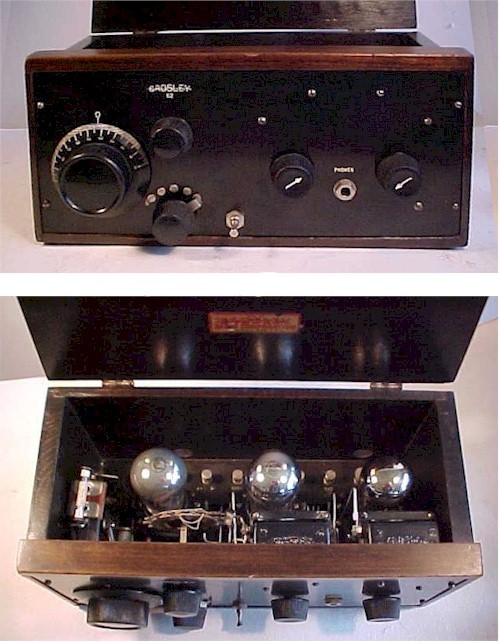

Стационарный вариант Crosley52:

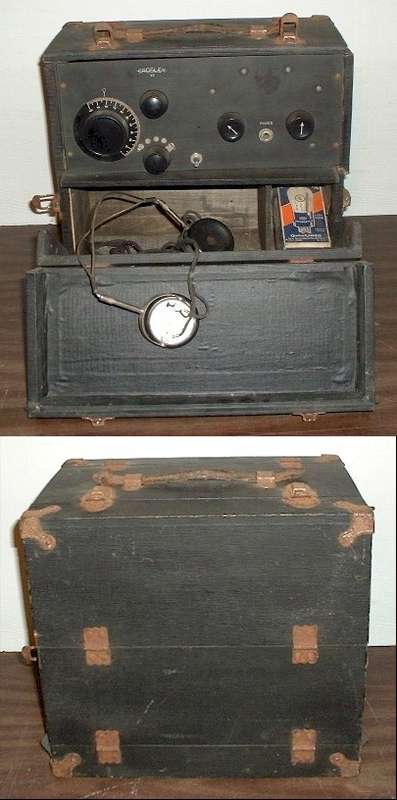

И его "портативный" вариант Crosley52P:


С другими представителями мобильного радио 1922-1928гг
можно познакомится по ссылкам:
http://www.radiomuseum.org/r/ozarka_199_portable_receiver.html
http://www.radiomuseum.org/r/crosley_50_2.html
http://www.radiomuseum.org/r/crosley_50p.html
http://www.radiomuseum.org/r/crosley_early_51.html
http://www.radiomuseum.org/r/crosley_portable_51p.html


Следующим закономерным шагом явилось изобретение и применение в мобильных аппаратах встроенной рамочной магнитной антенны сразу отменившей необходимость кавалерам рвать штаны на деревьях при натягивании антенн. И хотя в результате работающее необычное радио должно было способствовать ненужности этой части одежды, но всё же затем в чём-то возвращаться домой с природы было всё же необходимо. И встроенная антенна конечно была очень кстати.
Вторым революционным шагом стало применение встроенного рупорного (а других ещё тогда не придумали) громкоговорителя. Круг слушателей не только существенно расширялся, но главное - можно уже было переходить от томного сидения вдвоём у наушников к активныму общему веселью и танцам.
Пожалуй одним из первых внедрил эти революционные решения ещё в 1924году небезизвестный Zenith. И хотя чемодан вышел ещё ого-го, но это уже был вполне законченный в полном смысле переносной радиоприёмник.

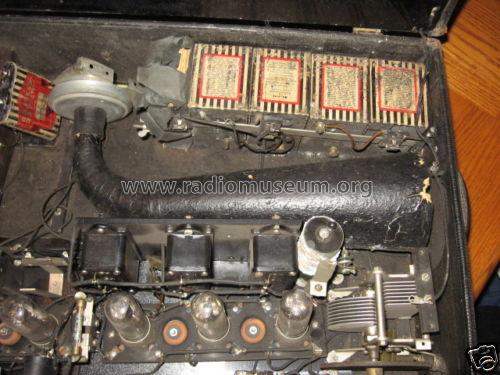

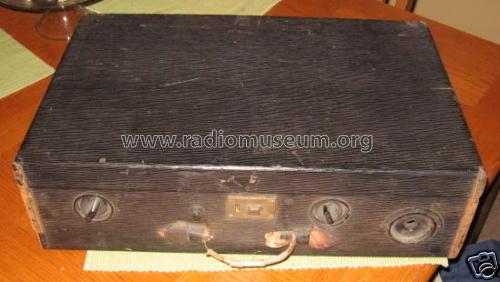

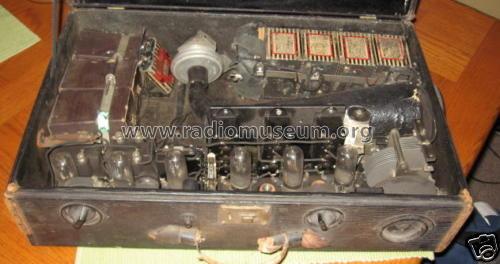

Zenith Companion Portable






Подробнее о этом аппарате:
http://www.radiomuseum.org/r/zenith_companion_portable.html

И фото тех лет о роли переносного радио в тогдашней интимной жизни.



Все эти первые попытки трудно укладывались в понятие мобильности из-за технического несовершенства первых радиоламп, которые хотя и были батарейными, но потребление энергии у них было более чем прожорливое. Напряжение накала составляло 4-5 вольт при токе до одного ампера, анодный ток до десяти миллиампер. Поэтому вес батарей одних только был просто удручающий.
По настоящему эра переносных радиопрёмников стартовала во-первых с началом супергетеродинной эпохи и, во-вторых, и это основное, с прогрессом в деле ваккумных ламп, с появлением специальных зкономичных серий предназначенных для питания от батарей. Эти лампы уже были рассчитаны на напряжение накала 1.5 вольта, то есть напряжение одного гальванического элемента, и ток накала всего 0.1 а то и 0.05 ампера. Анодные токи тоже снизились до 1-2 ма при том что усилительные и частотные характеристики значительно улучшились.
Развитие технологий позволило также уменьшить габариты аппарата, появились уже приемлимые громкоговорители с постоянными магнитами. И вот она мечта любителя радиожелающего иметь его под руками везде и всегда начала вырисовываться.
Я неслучайно постоянно упоминал о главном назначении переносного радио как атрибута пикников. Это действительно так, первой целью его применения было именно это. Даже внешний вид и конструкция долгое время, вплоть до 50-х годов была ориентирована именно на это их использование. И за этот типичный внешний вид, за переносным радио 30-х 40-х годов закрепилось название "Picnic box"

Типичная схема таких аппаратов была выполнена на наборе ламп:
1A7G - гептод, преобразователь
1N5G - пентод ПЧ
1H5G - триод/диод, детектор/1-й УНЧ
1A5G - выходной УНЧ
117Z6G - кенотрон, накал 117вольт, для питание от сети. (Очень удобно для американской сети 120 вольт)
Пример схемы Zenith 4K402D:
http://www.nostalgiaair.org/Resources/download.asp?FN=\M0024857.pdf

Входным контуром служила рамочная антенна.
Диапазон обычно один - средневолновый 520-1600кгц.

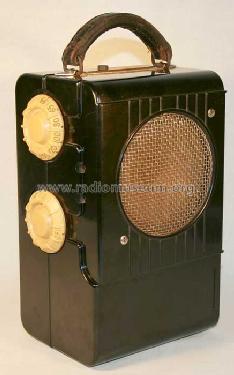

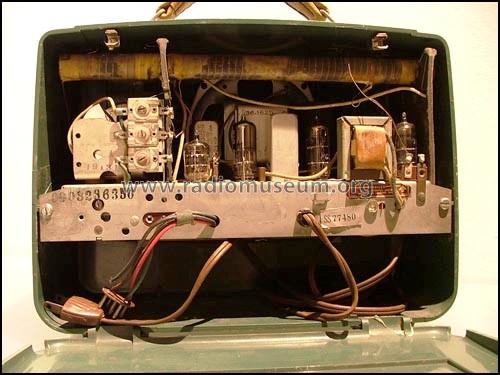

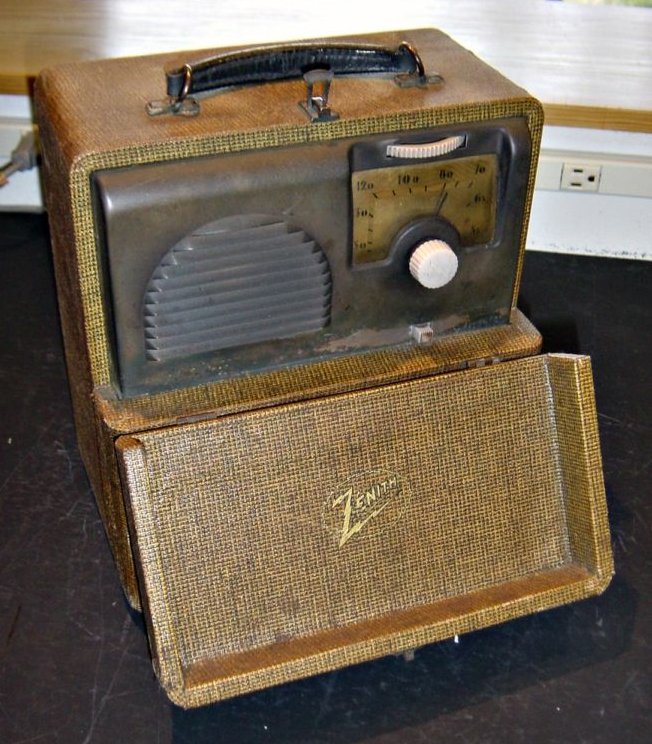

Типичный представитель этого класса 1939г

Zenith 4K402D

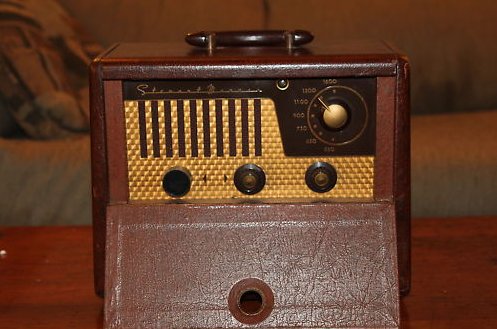

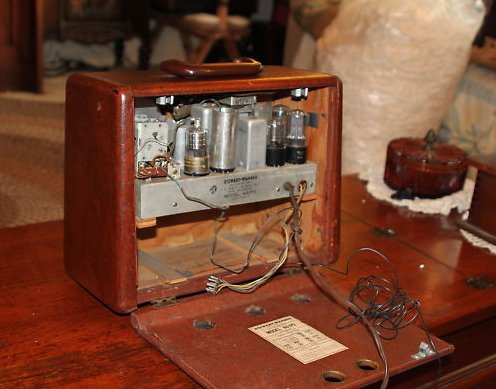

   Stewart Warner A61P2
Выпущен в 1949г !!! , но тем не менее "Picnic box" всё ещё популярен. Да и лампы пока ещё октальные.






А вот те самые "Picnic box" - родоначальники дизайна первого семейства мобильного радио:




"И наконец настал тот час" (с) Три мушкетёра.
Пришла новая эра. Это свершилось.

В конце 30-х RCA представила новые миниатюрные лампы, ставшие в последующем мировым стандартом, и, к сожалению, последним словом в лампостроении, в журнале "Электроника". Первые пальчиковые лампы,такие как 6J6 VHF - двойной триод, были внедрены в 1939 году. А уже к 1940-му была разработана полная линейка ламп для батарейных сверхэкономичных радиоприёмников. Теперь по настоящему заимевшими возможность стать "карманными". Основанием, этих ламп, являются 7-контактный B7G цоколь, а чуть позже 9-контактный B9A (Новаль). Контакты расположены равномерно по кругу в 8 или 10 равномерно расположенных позиций, с одной пропущенным контактом, что позволяет установку лампы в панельку только в одной ориентации.
Первой серией для батарейныых приёмников были:
1R5 - пентагрид
1T4 - варимью пентод
1S5 - диод/НЧ пентод
1S4 - выходной НЧ пентод, накал 0.1а.
3S4 - то же, но накал 0.05а как у остальных ламп в серии.

Их советскими аналогами вышедшими на более чем 10 лет позже были 1А2П, 1К2П, 1Б2П, 2П2П. А в это время наша доблестная радиопромышленность гордо билась над внедрением другой сверхминиатюрной серии отечественных радиоламп - "малгабов"

В дальнейшем эта серия модернизировалась, в основном для улучшения ВЧ характеристик и более мощного УНЧ. На замену им пришли:
1L6 (способна работать на всех КВ вплоть до 13м, 1R5 максимум 10Мгц)
1U4 ВЧ пентод с короткой характеристикой. Тем не менее применяеися массово в ПЧ.
1U5 то же что и 1S5, другая цоколёвка. Разница с 1S5 так и не выяснена
3V4 то же что и 3S4 но может работать в более широких режимах напряжений анода.

Как в локтале, штырики пальчиковых ламп жесткие, вплавленные в дно стеклянной оболочки и одключаются непосредственно в панельку. Однако, в отличие от всех своих предшественников, миниатюрные лампы не оснащены отдельным цоколем. Цоколь является неотъемлемой частью стеклянной оболочки. Отпай для откачки воздуха сделан в верхней части трубки, придавая ему характерный внешний вид. Более одной лампы могут быть включены в один баллон. Конфигурация двойного триода встречается особенно часто. Семи-девяти-контактные лампы были обычным делом, хотя и миниатюрные лампы с болльшим числом контактов, таких как серия Compactron, были позже введены, и могла вместить до трех усилительных элементов.

Электролитические эффекты от различных металлов, используемых для миниатюрных контактов (обычно Cunife или Fernico) и внутренних электродов могут давать ненадёжный контакт из-за локальной коррозии, особенно при малый токах, такие как были использованы в батарейных радиоприемниках.

Миниатюрные лампы широко производятся для использования в военных целях во время Второй мировой войны, а также используются в бытовой технике. Фирма Sonora выпустила первый радиоприёмник Candid KG-80 на этих миниатюрных пальчиковых лампах, в апреле 1940 года. В июне 1940 RCA выпустила свой батарейках модели BP-10, первый приемник супергетеродинного достаточно небольшого по размеру для сумки или даже кармана. Эта модель имела следующие лампы 1R5 - Pentagrid Converter; 1T4 - УПЧ 1S5 - детектор / пред УНЧ; 1S4 - аудио выход. ВР-10 оказалась настолько популярной, что "Зенит", Motorola, Эмерсон, и других производителей радио производят аналогичные карманные радиоприёмники на основе миниатюрных ламп RCA. Некоторые из этих карманных радио были запущены в 1941 году и продавались до приостановления радио производства в апреле 1942 г. в течение Второй мировой войны.
В это же время Европа пыталась дёргатся своим путём и выдвинула свой тип цоколя, во многом похожем на пальчиковый - римлок. Но конкурировать этот вариант не мог из-за, хотя и не бросающихся в глаза, но принципиальных преимуществах пальчикового стандарта. С чем благополучно и умер оставив будущим коллекционерам головную боль с поиском этих ламп.

После войны пальчиковые миниатюрные лампы продолжают производится для использования в гражданских целях, независимо от каких-либо технических преимуществ, так как они были дешевле, чем octals и loctals. И очень быстро вытеснили остальные типы ламп, конечно за исключением мощных. Хотя и они в дальнейшем перешли на аналогичный вид цоколя.

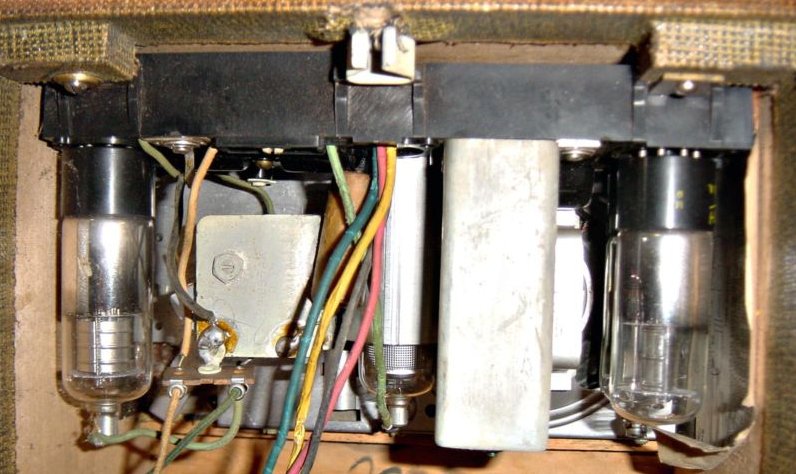

Первый действительно портативный радиоприёмник на пальчиковых лампах

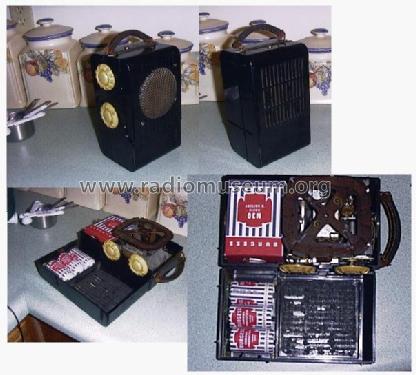

Candid KG-80
1940г.
Лампы 4: 1R5 1T4 1S5 1S4
Супергетеродин, ПЧ = 455 кгц
Один СВ диапазон
Батареи 3 x 1,5в, 1х45в
Динамик с постоянным магнитом
Размеры: 130 x 231 x 119 mm

http://www.radiomuseum.org/r/sonora_rad_candid_kg_80.html


Candid KG-80

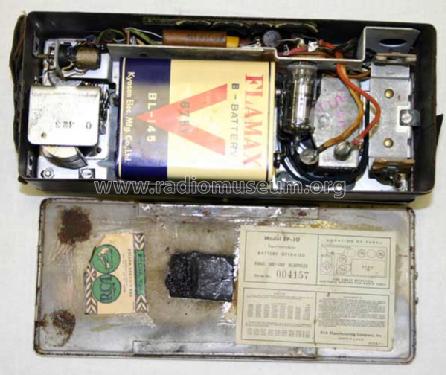

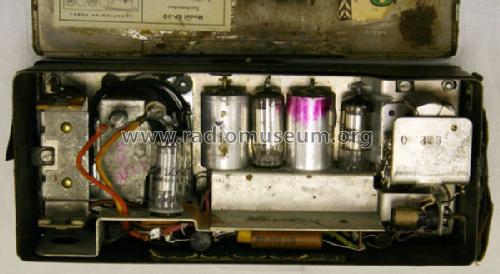

Почти то же самое и в то же время от RCA
Размеры только существенно поменьше: 230 x 80 x 93 mm
http://www.radiomuseum.org/r/rca_bp10.html

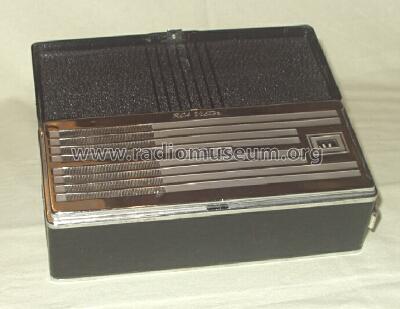

BP10 Personal





И ещё можно найти похожие приёмники этого же периода по линкам:
http://www.radiomuseum.org/r/allied_rad_knight_b_10506.html
http://www.radiomuseum.org/r/admiral_27_g4.html
http://www.radiomuseum.org/r/lafayette_s_161.html
http://www.radiomuseum.org/r/lafayette_e191_e_191.html
http://www.radiomuseum.org/r/motorola_a1.html
http://www.radiomuseum.org/r/general_mo_pocket_portable_985775.html


Итак с появлением нового типа радиоламп естественным образом возник желанный и назревший новый класс радиоприёмников - переносные, по настоящему мобильные аппараты уже действительно карманных размеров.
Хорошо заметно, что в этот период 40-х годов дизайн, эргономика, компоновка портативных приёмников ещё только зарождалась и пока копировала подходящие по назначению предметы быта. Как в предшествующем случае - приёмники повторяли внешний вид "пикник боксов", так и в данном случае новые аппараты копировали уже более компактные и индивидуальные предметы типа "дорожный несессер". Это видно из их примеров ниже:

Несессер работы Фаберже.


Несессер итальянской компании Cepi

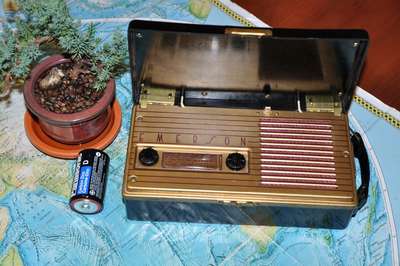

А это уже приёмник Emerson 558 в стиле "Несессер" из моей коллекции.





Эти два класса переносных радиоприёмников имели достаточно широкое распространение в 40-х годах и количество их моделей исчислялось десятками. Выпускали их самые разнообразные фирмы, как дожившие до наших дней - RCA, Motorola, Zenith. Так и давно почившие и забытые фирмы и фирмочки.
Но это были аппараты технически начального уровня, сугубо утилитарного назначения. Имевшие как правило только один диапазон СВ, невысокую чувствительность и минимум органов управления - включение-громкость-настройка.
А вот класс аппаратов для энтузиастов - мощных, всеволновых, переносных автономных радиоприёмников родился в этот же период времени на фиме Zenith.
Нет смысла останавливаться на этой теме, так как по этому вопросу будет выложена большая статья здесь на сайте:

Zenith Trans-Oceanics. Спутник королей и авантюристов.

Следует отметить, что в этом случае, в отличие от предыдущих аппаратов, дизайн, эргономика, компоновка сразу родились такими какими они и остались в целом навсегда. Это хорошо заметно, если сравнить картинки ниже:

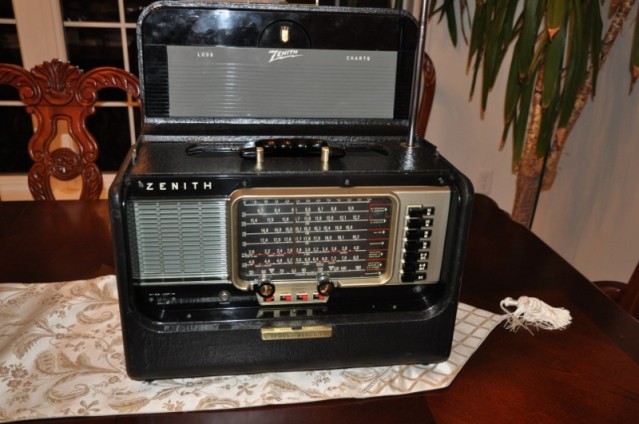

Zenith TransOceanic 1955

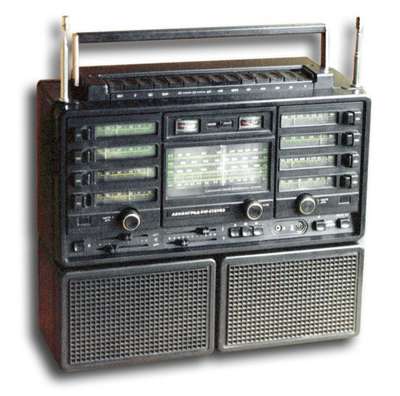

Ленинград 010 стерео 1980




Окончилась вторая мировая война.

Если европа лежала в разрухе и зализывала раны, то по эту сторону океана ситуация была иная.

На территории америки не рвались бомбы, не было оккупации и вообще все ужасы войны происходили где-то там далеко, во многих днях пути по тем временам.
Радио, да и остальная промышленность, полностью переведенная на военные рельсы не могла остановиться враз. Производсво гражданской радиотехники было на время войны полностью остановлено. В то же время наука, техника и технологии развивались под прессом и стимулами военных нужд не просто ускоренно а взрывоподобно. И с окончанием войны гражданская радиопромышленность рванула в америке, и ранее обгонявшей в этой области европу, с новой силой.
Это коснулось и рассматриваеимого в данном обзоре класса мобильных радиоприёмников.
Наконец они приобрели тот законченный современный дизайн и эргономику которые мы и наблюдали затем вплоть до практически полного ухода ныне радио в его традиционном понимании.
Ушли в прошлое "Пикник боксы" и "Дорожные несессеры". При всём разнообразии внешнего вида, компоновка и эргономика приобрели тот самый вид который позволяет нынче (позволял) с беглого взгляда распознать что это радиоприёмник и он переносной-карманный.
Но с другой стороны, как это ни парадоксально, они практически остановились в своём развитии.
Как упоминалось выше, реально было разработано всего два набора батарейных экономичных ламп, да и те практически были взаимозаменяемы зачастую вплоть до цоколёвки.
Схемотехника также закончила пору изысканий и усовершенствований. Особо с внедрением дополнительных потребительских функций в переносных аппаратах при тех технических возможностях тоже было затруднительно. И в результате при всём многообразии моделей, внешнего вида, как правило начинка подавляющего большинства аппаратов были сходны один к одному.
Сформировалось три неравнозначных сегмента переносных радиоприёмников.

1) Массовый , дешёвый ширпотреб с универсальным питанием.
Имел один диапазон СВ. Рамочную, а затем магнитную антенну.
Построен на 4-х лампах,
1R5 (редко 1L6) - преобразователь
1T4/1U4 - ПЧ
1S5/1U5 - детектор/пред УНЧ
3S4, 3V4 - УНЧ
Селеновый столбик в выпрямителе, все накалы ламп последовательно с гашением напряжения на балластном резисторе.
Даже электролит зачастую использовался один и тот же - блок 30+30+30мкф х200+30в
Для упрощения схемотехники сопряжения КПЕ использовался с различным профилем секцийЮ то есть сопряжение реализовывалось аппаратно.

2) То же, но портативные/карманные
Схема сходная с 1-м. Но для уменьшения габаритов сетевое питание исключалось. Могло реализовываться в виде выносного блока, содержащего выпрямитель и балласт.В качестве выходного УНЧ чаще применялась 1S4. В этом случае для накала было достаточно одного элемента на 1.5в.

3) Всеволновые, для энтузиастов.
Тут уже было болшее разнообразие схем. Но вот сами приёмники, в виду их цены многократно превышающей первые два класса, были распространены весьма мало. Лишь легендарный Зенит ТрансОкеаник сумел достичь достаточного успеха выпустив за весь период их существования около 800 тыс.
Типовая схема имела 5-6 ламп:
1T4/1U4 - резонансный УВЧ
1L6 - преобразователь
1T4/1U4 - ПЧ
1S5/1U5 - детектор/пред УНЧ
3V4/(2x3V4) - УНЧ
Подробнее этот класс рассмотрен здесь в статье:
Zenith Trans-Oceanics. Спутник королей и авантюристов
http://www.radioland.1bbs.info/viewtopic.php?t=357

Увы, этот факт лично для меня весьма разочаровывающий с одной стороны, но облегчающий жизнь (и бюджетные затраты) с другой. Фактически вся коллекция этого направления у меня остановилась на нескольких характерных аппаратах.
Вот её первая, отреставрированная часть:
http://www.radioland.1bbs.info/viewtopic.php?t=394

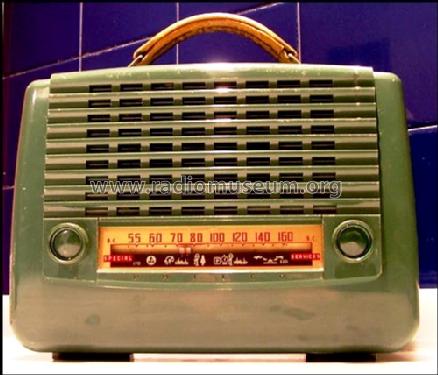

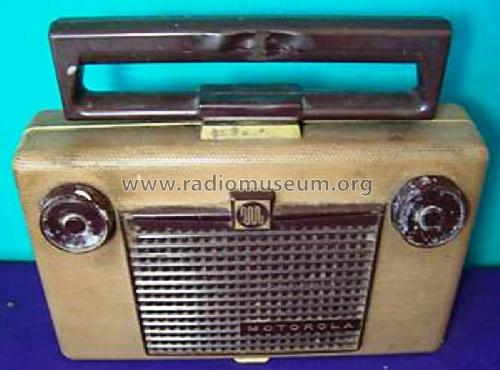

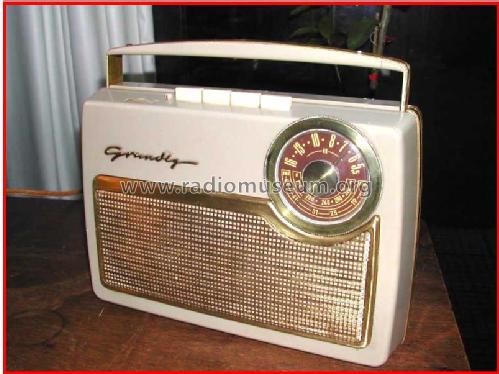

И, в заключение, несколько фото наиболее типичных представителей ламповых переносных приёмников после 1950г.

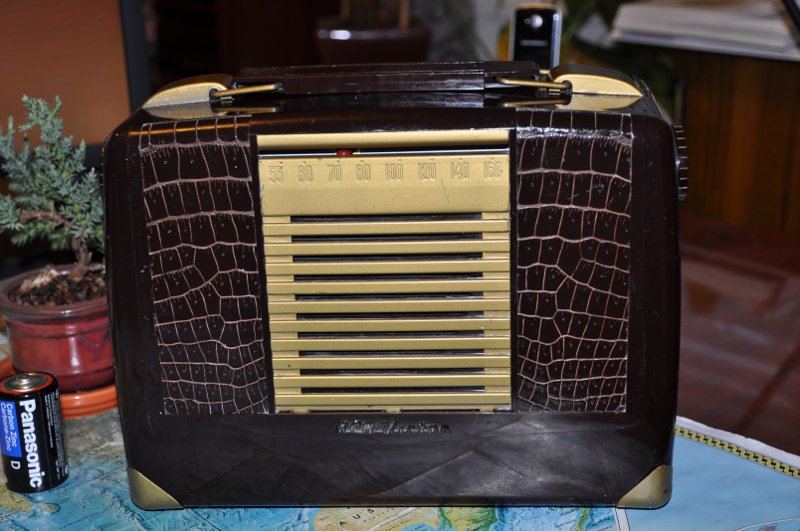

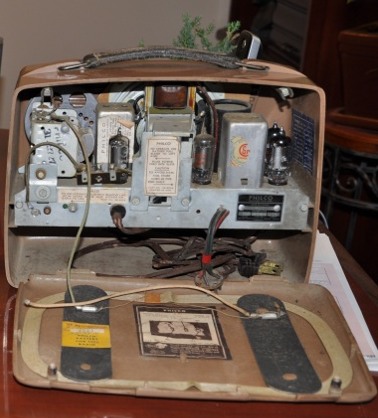

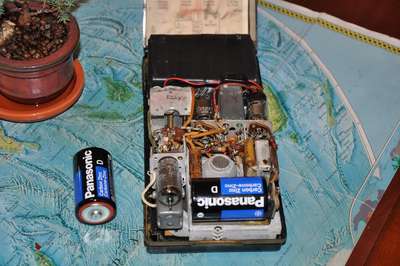

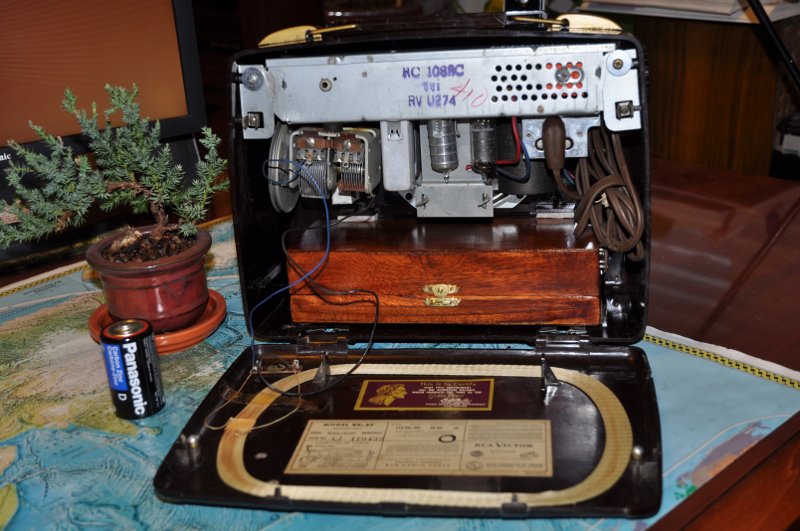

И пара приёмников из моей коллекции:









И пришёл вечер и настала ночь.
Начало заката ламповой эпохи и рассвета эпохи транзисторной


После пальчиковых ламп неутолённая жажда миниатюризации требовала новых шагов. Которыми стали разработка нового стандарта и линеек сверхминиатюрных ламп, диаметром 12мм, 9мм и даже 7мм и длиной без выводов 38мм. Размеры техники существенно уменшались не только за счёт миниатюрности самих ламп, но и благодаря отсутствию необходимости в панельках так как лампы имели гибкие проволочные выводы вместо цоколя и прямо впаивались в схему. Отсутствию панелек и сопутствущих контактов благоприятно сказовалось на надёжности и на ударо-вибростойкости. Да и сами лампы были существенно лучше в этом плане благодаря более компактной и жёсткой конструкции электродов. В целом это была вершина в техническом и инженерном плане в области лампостроения. И конечно на западе контрукторы переносного лампового радио никак не могли устоять перед таким сооблазном сделать действительно карманный радиоприёмник. И их было не просто много а очень много за те немного лет, что вакуум ещё был ведущим способом получения среды где можно было управлять электронами. К великому сожалению и увы неизвестно ни одного отечественного бытового радиоприёмника где бы использовались эти шедевры вакуумной технологии. И это несмотря на то, что именно в Союзе были изобретены и производились сверхминиатюрные лампы совершенно новой, не имеющей за рубежом аналогов конструкции и технологии - стержневые. http://ru.wikipedia.org/wiki/Стержневая_радиолампа Имевшие ещё на порядок более высокие механические параметры и устойчивость. Именно они применялись в первых космических аппаратах. Но тут уж сказались как раз издержки социализма в полный рост, когда на бытовую аппаратуру шли откровенные отходы от военки, бал правил дефицит, а новые разработки актуальные для военки просто запрещено было использовать в ширпотребе. Да собственно полной линейки именно для бытового радио разработано не было.

Состав серии сверхминиатюрных ламп используемой в батарейных приёмниках:
1V6 - триод-пентод, преобразователь. http://www.nj7p.org/Tube4.php?tube=1v6
1AH4 - варимью пентод. http://www.nj7p.org/Tube4.php?tube=1ah4
1AJ5 - диод-пентод. http://www.nj7p.org/Tube4.php?tube=1aj5
1AG4 - выходной пентод. http://www.nj7p.org/Tube4.php?tube=1aj5
Были даже среди сверхминиатюрных такие уникальные монстры как трид-гептод. Но бытовых приёмников с его применением обнаружить пока не удалось, только в какой-то видимо военной портативной радиостанции.
В это же период времени начали робко появлятся первые, ещё неуклюжие и низкочастотные транзисторы. И немедленно они начали применятся в переносных, точнее карманных приёмниках. Сперва совместно с ещё внеконкурентными по частоте лампами был потеснён выходной УНЧ, затем и предварительный. А затем..... А затем настало НИЧЕГО для ламп. Конец их накатил с неизбежностью японского цунами. К 1960г лампы первыми были полностью вытеснены сначала из поративных радиоприёмников. Задержались ещё на десяток лет лампы в приёмниках стационарных, ещё лет 5 они продержались в телевизорах, и последний по настоящему вакуумный прибор - кинескоп ушёл в небытие буквально несколько лет назад. Увы прогресс неумолим. И ламповое радио осталось лишь уделом быть историческими артефактами, свидетелями и экспонатами демонстрирующими пути технического прогресса.

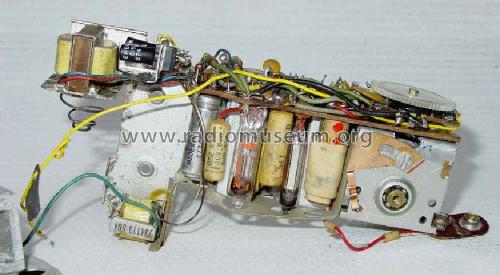

В заключение несколько примеров сверминиатюрных карманных радиоприёмников, последних представителей эпохи лампового радио.
Для сравнения:
Размер самого распространённого карманного приёмника Селга был 190х100х46мм, один самых малых - Планета, Нева - 150х95х38.

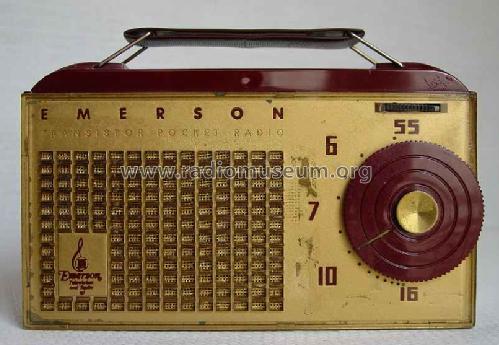

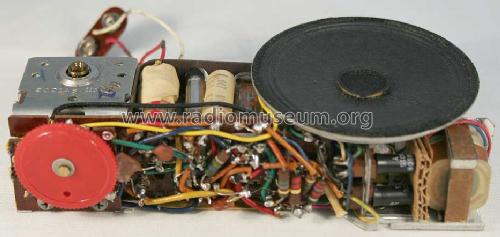

Emerson 838
1952г.
Лампы 1V6, 1AH4, 1AJ5
2 транзистора в выходном УНЧ. (с 1955г)
Диапазон: СВ
ПЧ: - 455кгц
Батарея: 4в накал + 45в анод
Динамик: 70 мм
Размеры: 175 х 120 х 50 мм.


Emerson 838




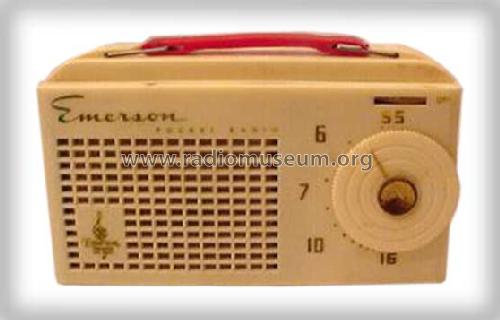

Emerson 856
1956г.
Лампы 1V6, 1AH4, 1AJ5
Диапазон: СВ
2 транзистора в выходном УНЧ.
ПЧ: - 455кгц
Батарея: 4в накал + 45в анод
Размеры: 152 х 102 х 38 мм.

Emerson 856



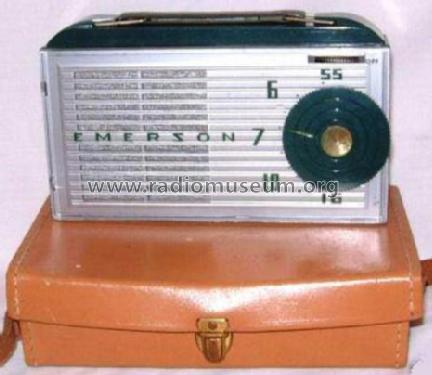

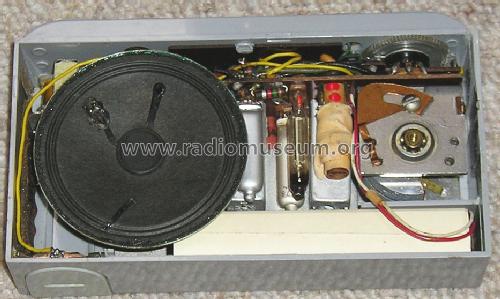

Emerson 747
1953г.
Лампы 1V6, 1AH4, 1AJ5, 1AG4
Диапазон: СВ
ПЧ: - 455кгц
Батарея: 1.5в накал + 67.5в анод
Динамик: 70 мм
Размеры: 155 х 90 х 38 мм.

Emerson 747

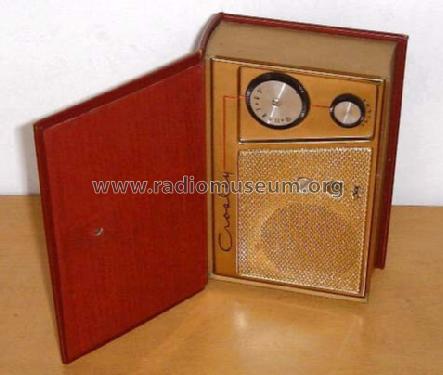

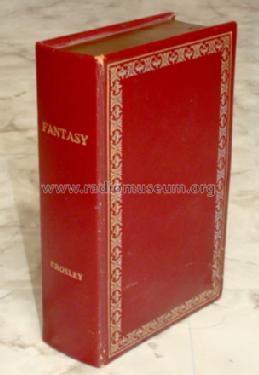

И этот интересный приёмник в сувенирном оформлении в виде книжки.
Crosley JM8MN
1956г.
Лампы 1V6, 1AH4, 1AJ5
2 транзистора 2N109 2N109 в выходном УНЧ.
Диапазон: СВ
ПЧ: - 455кгц
Батарея: 3.75в накал + 45в анод
Размеры: 178 х 112 х 48 мм.

Crosley JM8MN







А дальше были только транзисторы. Но это уже другая эпоха и история.
