В этом году исполняется (или уже исполнилось) 75 лет с начала выпуска на Московском заводе № 203 опытной партии новых радиоприёмников УС (универсальный супергетеродин). Он выпускался по третьей программе перевооружения Красной Армии и сыграл огромную роль в организации связи в войсках в период ВОВ.
Радиоприёмник УС изначально был предназначен для комплектования авиационных радиостанций РСБ (радиостанция самолёта бомбардировщика), а также автомобильных радиостанций аэродромного обслуживания РСБ-Ф.
Вновь созданный приёмник по сравнению с предшествующими моделями, обладал большими преимуществами, такими как высокая чувствительность, компактность, простота в управлении и высокая надёжность.
С началом ВОВ потребность в таких приёмниках резко возросла, т.к. радиостанции РСБ-Ф стали применять и в сухопутных войсках. В связи с угрозой окружения Москвы производство приёмников было переведено в г. Горький на завод № 197. После окончания ВОВ такие приёмники начали применять в гражданской сфере. В 1948 году произошла модернизация приёмника (замена лампы 6L7 лампой 6SA7), и он получил название УС-П (для военных целей) и ПР-4-П (для гражданских целей). В 1952 г. производство радиоприёмников на заводе ЗИЛ (бывший завод № 197), было прекращено и передано на завод им. М.В. Фрунзе (г. Горький).
Большое количество таких приёмников после ВОВ поставлялось во вновь организовывашиеся по всей стране радиоклубы. А из радиоклубов они расходились по радиолюбителям. На них выросло огромное количество коротковолновиков. В карточках-квитанциях, которыми раньше обменивались коротковолновики, если в графе Rx (приёмник) написано 8 ламп, значит, коротковолновик пользовался приёмником УС, либо УС-П, либо ПР-4-П.
Приёмник оказался «долгожителем» - его выпуск продолжался 22 года – с 1937 года и в плоть по 1959 год включительно. Он заслуживает того, чтобы каждый радиоколлекционер имел в своей коллекции как минимум один приёмник из этой линейки. К большому сожалению, до сих пор не удалось обнаружить сведений о разработчиках этого легендарного приёмника.
Главная задача, которая стояла при разработке этой темы – установить хронологию производства и показать различия в модификациях выпускавшихся приёмников. Для сбора материала для работы над этой темой пришлось исследовать большое количество реальных приёмников, пять разных инструкций, выпущенных в разные годы, а также информацию, опубликованную в интернете. В настоящий момент в фонде музея имеется 15 приёмников УС, УС-П и ПР-4-П, собранных за 20 лет. Так как информации общего плана об устройстве и технических данных этих приёмников опубликовано много, разговор будет идти только об особенностях конструкции, применяемых материалах и комплектующих.
Общие замечания по конструкции приёмника.
В конструкции приёмника чётко просматривается американская школа радиоконструирования и американская технология производства. Первоначально приёмники комплектовались современными (на то время) американскими радиолампами металлической серии. Часть комплектующих, такие как резисторы, слюдяные конденсаторы и тумблеры были также американского производства. По мере освоения производства этих изделий в СССР происходила замена импортных радиоламп и комплектующих отечественными.
Приёмник получился так называемого блочного типа. При монтаже на шасси приёмника устанавливался отдельно собранный блок входных и гетеродинных контуров вместе с переключателем диапазонов (как в приёмнике СВД).
Приёмники красились в два цвета: зелёный и черный (муар). Цвет определялся цветом передатчика на комплектование, которого шел приёмник. Зелёные РСБ, РСБ-Ф, РК-005, РК-05. Чёрные РСБ-5, ПАРКС-008. Некоторые приёмники, прошедшие рембазу, перекрашивались в серый цвет. Шкалы приёмников для военных целей имели градуировку в условных волнах, а для гражданских целей в кГц и мГц. В музее МРВ имеется одна шкала с двухсторонней градуировкой – в условных волнах и в частотах.
В связи с малыми размерами приёмника монтаж получился очень плотным. Все изменения, вносившиеся в приёмник, были незначительные, в основном, касающиеся применяемых материалов и комплектующих. Замена радиоламп произошла два раз. В 1945 году заменили лампу первого гетеродина 6Ж8 и лампу второго гетеродина 6Ф5 лампами 6К7, а в 1948 году лампу смесителя 6L7 (6Л7) заменили лампой 6SA7.
Приёмники опытной серии имели по два шильдика, которые приклёпывались на передней панели слева. На приёмниках промышленной серии ставили один нижний шильдик.
Краткие тактико–технические данные приёмника.
Приёмник УС обеспечивает возможность приёма сигналов на частотах от 175 кГц до 12 мгГц, что соответствует фиксированным волнам от № 7 до № 480
Весь диапазон разбит на пять поддиапазонов:
1-й поддиапазон 7 … 14 ф. в. Фиксированные волны
2-й поддиапазон 15 … 35 ф. в. даны в таблице.
3-й поддиапазон 36 … 86 ф. в. Фиксированные волны
4-й поддиапазон 85 … 200 ф. в. нанесены непосрелственно
5-й поддиапазон 200 … 480 ф. в. на шкалу.
Промежуточная частота 112 кГц.2-й поддиапазон 15 … 35 ф. в. даны в таблице.
3-й поддиапазон 36 … 86 ф. в. Фиксированные волны
4-й поддиапазон 85 … 200 ф. в. нанесены непосрелственно
5-й поддиапазон 200 … 480 ф. в. на шкалу.
Чувствительность приёмника при напряжении на выходе приёмника равном 15 вольт на двух парах головных телефонов, включённых последовательно равна:
в телеграфном режиме 1 … 4 мкВ
в телефонном режиме 2 … 10 мкВ.
Потребление приёмника по цепи высокого
напряжения при 200 В, не более 50 мА. По цепи накала приёмник
потребляет 0,6 А при питании от 25,2 В и 1,2 А от 12,6 В.в телефонном режиме 2 … 10 мкВ.
1. Радиоприёмник УС 1937 г.
Завод производитель № 203, год выпуска 1937, музей РКК. Фотография взята из интернета.
Приёмник работает на 8-ми лампах: 1. 6К7 – УВЧ, 2. 6L7 – преобразователь, 3. 6Ж8 – первый гетеродин, 4. 6К7 – первый УПЧ, 5 – 6К7 – второй УПЧ, 6 – 6Ф5 – второй гетеродин(ТЛГ.), 7 – 6Х6 – детектор, 8 – 6К7 – УНЧ.
Слева на передней стенке приёмника приклёпаны два шильдика. На верхнем нанесен номер завода – 203 и что-то ещё мелким шрифтом, на нижнем - марка приёмника УС, заводской номер и год выпуска – 1937.
Конструкция приёмника предусматривала возможность установки волны, непосредственно вращая ручку настройки на самом приёмнике или дистанционно при помощи тросовой передачи. Для этого на механизме настройки приёмника установлены два шкива и четыре стойки для упора оболочек тросов.
В рабочем положении приёмник можно было закрепить на столе, либо подвесить на амортизаторах. Для этого в днище кожуха имеются четыре отверстия с резьбой, а на боковых стенках ушки. Корпус соединяется с передней стенкой приёмника при помощи шарнирных уголков четырьмя винтами М4. Винты имеют плоскую головку, а по периметру головки имеется накатка. Место крепления нижнего левого уголка находится слева от нижнего тумблера.
На каждом тумблере имеется свой шильдик. Колодки для включения головных телефонов крепятся на шасси приёмника. Боковые стороны колодок сделаны овальными. Такую же форму имеют отверстия на передней стенке.
Вот это, пожалуй, и вся информация, которую можно получить с представленной фотографии.

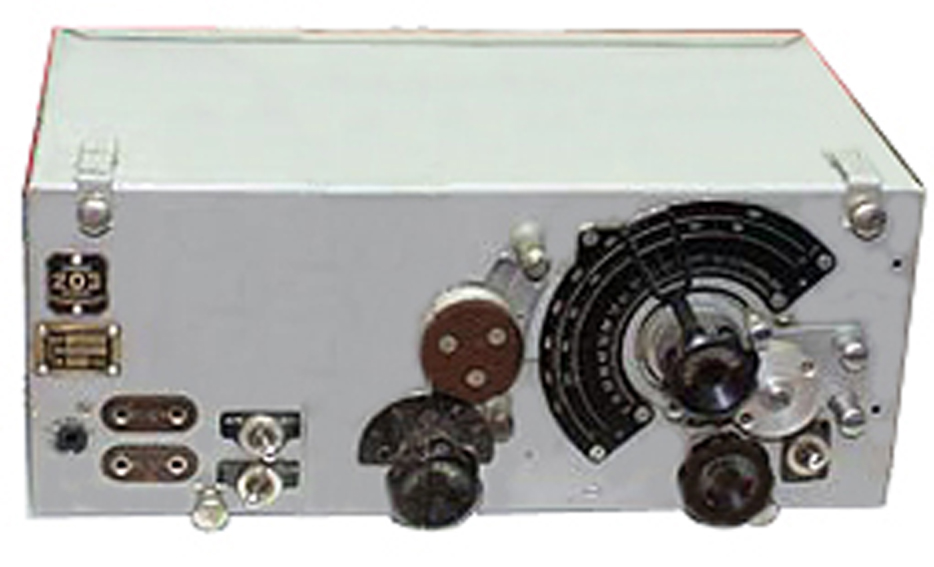

Радиоприёмник УС 1937 года
2. Радиоприёмник УС 1940 г.
Завод производитель № 203, заводской № 15841, год выпуска 1940, музей РКК. Фотография взята из интернета.
На передней стенке остался один нижний шильдик. Хорошо виден ввод бронированного кабеля питания и разъём, через который приёмник подключается к питанию. Ручки переключателя диапазонов, грубой установки волны и регулятора громкости одинаковые по форме, но последняя - меньшего диаметра. На верхней стенке кожухе видны две продольные выдавки – рёбра жёсткости. Из какого металла сделаны шасси, передняя стенка и кожух по фотографии однозначно определить трудно – похоже на алюминий.

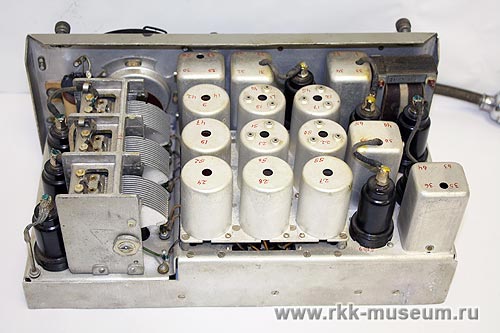

Рассматривая фотографию «подвала» можно уверенно сказать, что:
1.Тумблеры американские, диаметр головки 10 мм.
2. Постоянные резисторы типа «Лилипут» и СС . Постоянные проволочные, которые стоят в катодах ламп, намотаны на резисторах типа «Лилипут» намоткой типа «Универсаль». Переменный резистор типа ВКА.
3. Конденсаторы бумажные сгруппированы по три штуки. Слюдяные конденсаторы типа МКС.
4. Маркировка на деталях выполнена красным лаком.
Примечание:2. Постоянные резисторы типа «Лилипут» и СС . Постоянные проволочные, которые стоят в катодах ламп, намотаны на резисторах типа «Лилипут» намоткой типа «Универсаль». Переменный резистор типа ВКА.
3. Конденсаторы бумажные сгруппированы по три штуки. Слюдяные конденсаторы типа МКС.
4. Маркировка на деталях выполнена красным лаком.
Типы резисторов и конденсаторов взяты из книги: - «Справочник по войсковым и танковым радиостанциям» изданным в 1943 году
Радиоприёмник УС 1940 г.
На нижнем снимке слева тумблер американского производства с диаметром головки 10 мм.
Справа тумблер отечественного производства с диаметрои головки 12 мм.
3. Радиоприёмник УС 1941 г.
Завод № 203, заводской номер не установлен, год выпуска 1941, МРВ, фото В.Г. Вотинова.
Приёмник поступил в музей с отсутствием некоторых деталей и повреждённым монтажом.
Отсутствующие детали временно заменены деталями более позднего выпуска, монтаж восстановлен, приёмник работает.
Из-за отсутствия шильдика заводской номер установить не возможно. Дата изготовления приёмника установлена по дате изготовления конденсаторов БК, сохранившихся в монтаже.
Конструкция приёмника предусматривает возможность ручной и дистанционной установки рабочей волны также, как у предыдущих приёмников.
Шасси и передняя панель изготовлены из стали. Так как приёмник поступил в музей без кожуха однозначно сказать о том, из какого материала он был сделан трудно. Можно только предположить, что он также был сделан из стали. Крепление кожуха на передней панели такое же, как на предыдущих приёмниках.
Шкала проградуирована для 1 и 2 диапазонов в градусах – от 0 до 180, а для 3, 4 и 5 в условных волнах. Слева на передней панели имеется градуировочная таблица для 1 и 2 диапазонов. Рамка для градуировочной таблицы с двумя прижимами.
Отверстия под установку тумблеров имеют диаметр 10 мм. Вместо отсутствующих тумблеров американского производства, временно установлены микротумблеры.
Колодки для подключения головных телефонов и отверстия в передней панели под них имеют овальные края. Между гнёздами выграверовано ТЛФ.
Ввод кабеля питания крепится изнутри шасси гайкой М10.
Ручки переключателя диапазонов и грубой установки волны диаметром 36 мм., а регулятора громкости 28мм. Ручка указателя диапазонов имеет стреловидный указатель.
Часть постоянных конденсаторов и резисторов размещена на двух монтажных платах, закреплённых на двух боковых стенках шасси. Постоянные непроволочные резисторы типа «Лилипут» и один типа СС. Постоянные проволочные выполнены намоткой типа «Универсаль». Переменный резистор типа ВКА. Вместо недостающих постоянных резисторов типа «Лилипут» и типа СС временно установлены резисторы типа ВС и МЛТ.
Постоянные бумажные конденсаторы типа БК и БИК (безиндукционный). Постоянные слюдяные типа КОС-1 и КОС-2. Вместо недостающих бумажных конденсаторов типа БК и БИК установлены конденсаторы КБ.
Выходной автотрансформатор снаружи в целях гидроизоляции покрыт мастикой.
Маркировка на деталях выполнена красным лаком.
Изменения конструкции.
Радиоприёмник УС 1941 года

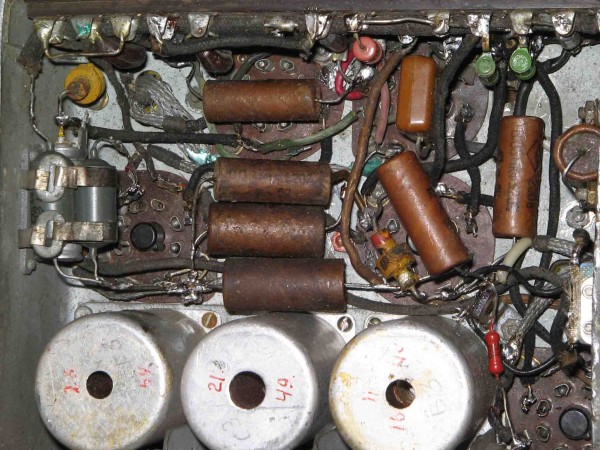

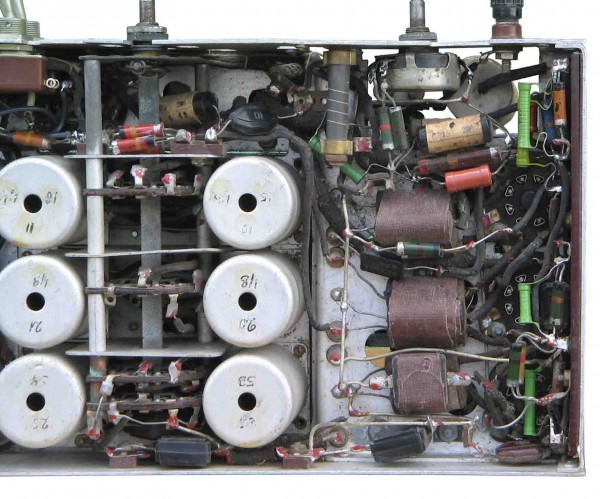

Монтаж ВЧ каскадов.
Проволочный резистор - намотка типа "Универсаль" .
Резисторы с цветной маркировкой типа "Лилипут.
Чёрные - отечественные - ТО-0,25 и ТО-0,75 с надписью номиналов вручную.

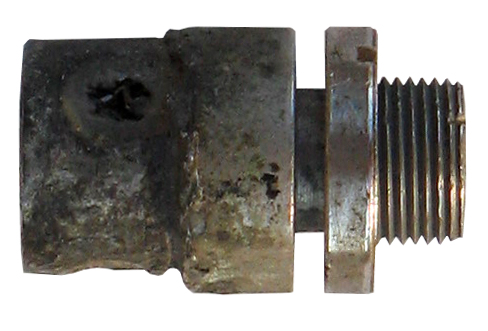

Штуцер для ввода бронированного кабеля питания.

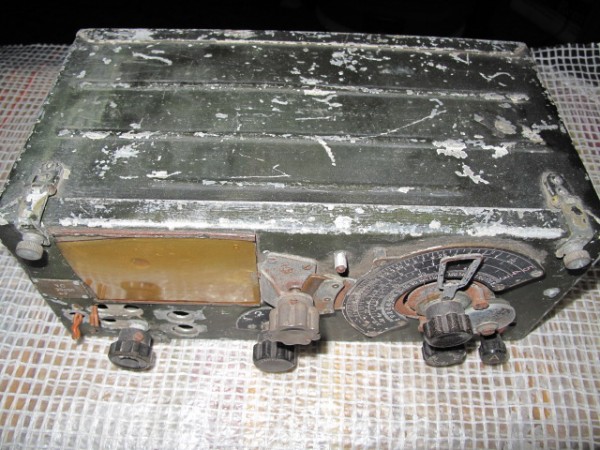

4. Радиоприёмник УС 1942 года
Завод № 203, заводской № 29026, год выпуска 1942, фотография взята из интернета.
В приёмнике отсутствует возможность дистанционной установки волны.
Кожух, передняя панель и шасси, похоже, сделаны из алюминия. На верхней панели кожуха чётко видны три длинных ребра жёсткости. Крепление кожуха к передней панели сделано так же как на предыдущих приёмниках. Чётко просматривается форма головок винтов, крепящих кожух. Они такие же, как у предыдущего приёмника. Цвет покраски кожуха и передней панели чёрный.
Слева на передней панели приклёпан шильдик. На нём написано ТИП УС, № 29026 и 1942 год
Ручки управления все одного типа – полностью отличаются от ручек предыдущих приёмников.
Переменный резистор типа ВКА.
Маркировка на деталях выполнена красным лаком.
В связи с тем, что монтаж переделан полностью и штатных деталей не осталось говорить больше не о чем.
Изменения.
В подготовке материала использовалась публикация на форуме "Радио Носталгия":
http://forum.radionostalgia.ca/viewtopic.php?f=43&t=945
Справа тумблер отечественного производства с диаметрои головки 12 мм.
3. Радиоприёмник УС 1941 г.
Завод № 203, заводской номер не установлен, год выпуска 1941, МРВ, фото В.Г. Вотинова.
Приёмник поступил в музей с отсутствием некоторых деталей и повреждённым монтажом.
Отсутствующие детали временно заменены деталями более позднего выпуска, монтаж восстановлен, приёмник работает.
Из-за отсутствия шильдика заводской номер установить не возможно. Дата изготовления приёмника установлена по дате изготовления конденсаторов БК, сохранившихся в монтаже.
Конструкция приёмника предусматривает возможность ручной и дистанционной установки рабочей волны также, как у предыдущих приёмников.
Шасси и передняя панель изготовлены из стали. Так как приёмник поступил в музей без кожуха однозначно сказать о том, из какого материала он был сделан трудно. Можно только предположить, что он также был сделан из стали. Крепление кожуха на передней панели такое же, как на предыдущих приёмниках.
Шкала проградуирована для 1 и 2 диапазонов в градусах – от 0 до 180, а для 3, 4 и 5 в условных волнах. Слева на передней панели имеется градуировочная таблица для 1 и 2 диапазонов. Рамка для градуировочной таблицы с двумя прижимами.
Отверстия под установку тумблеров имеют диаметр 10 мм. Вместо отсутствующих тумблеров американского производства, временно установлены микротумблеры.
Колодки для подключения головных телефонов и отверстия в передней панели под них имеют овальные края. Между гнёздами выграверовано ТЛФ.
Ввод кабеля питания крепится изнутри шасси гайкой М10.
Ручки переключателя диапазонов и грубой установки волны диаметром 36 мм., а регулятора громкости 28мм. Ручка указателя диапазонов имеет стреловидный указатель.
Часть постоянных конденсаторов и резисторов размещена на двух монтажных платах, закреплённых на двух боковых стенках шасси. Постоянные непроволочные резисторы типа «Лилипут» и один типа СС. Постоянные проволочные выполнены намоткой типа «Универсаль». Переменный резистор типа ВКА. Вместо недостающих постоянных резисторов типа «Лилипут» и типа СС временно установлены резисторы типа ВС и МЛТ.
Постоянные бумажные конденсаторы типа БК и БИК (безиндукционный). Постоянные слюдяные типа КОС-1 и КОС-2. Вместо недостающих бумажных конденсаторов типа БК и БИК установлены конденсаторы КБ.
Выходной автотрансформатор снаружи в целях гидроизоляции покрыт мастикой.
Маркировка на деталях выполнена красным лаком.
Изменения конструкции.
1. Передняя панель и шасси сделаны из стали.
Радиоприёмник УС 1941 года

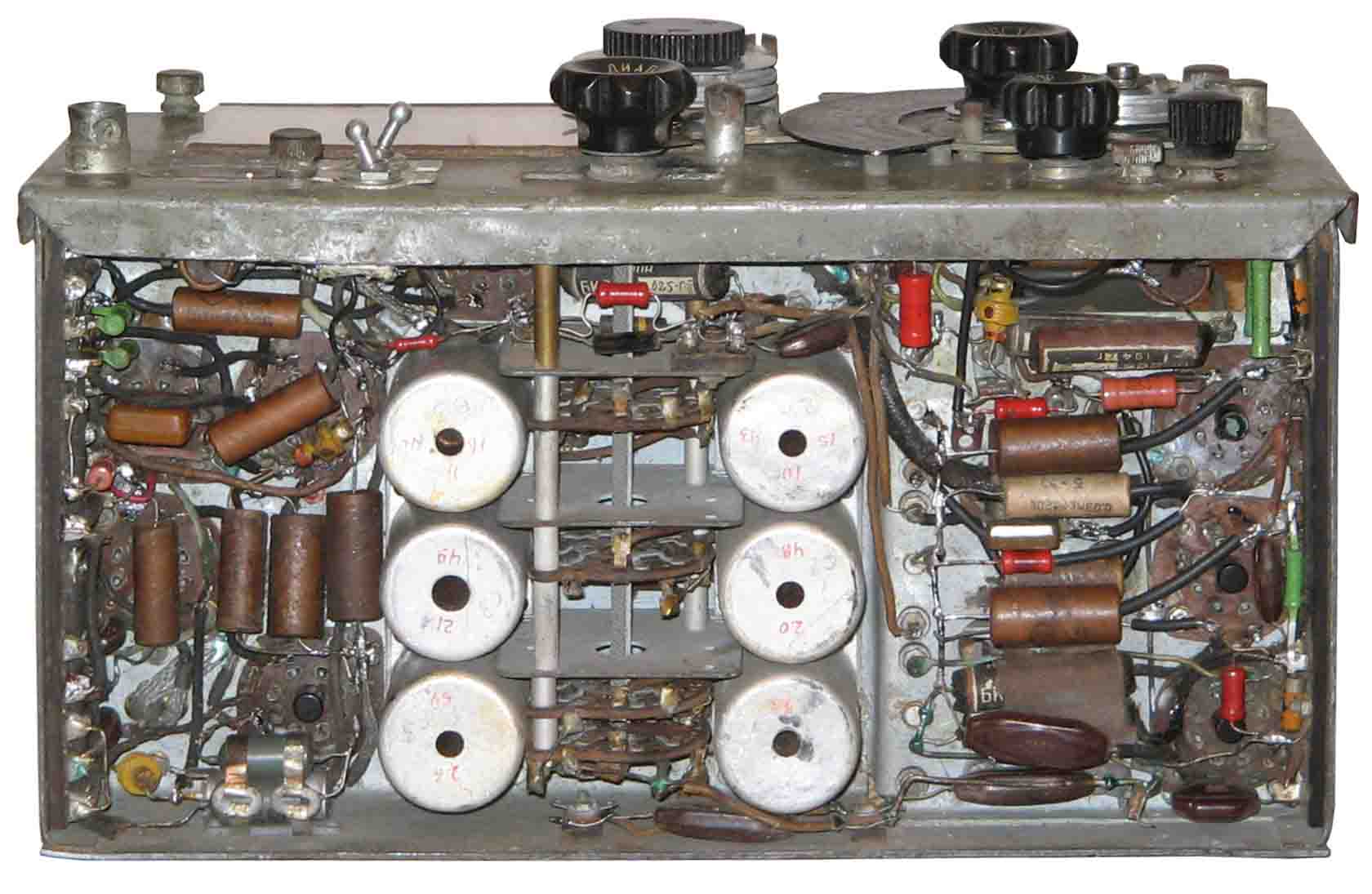

Монтаж и детали.
Монтаж ВЧ каскадов.
Проволочный резистор - намотка типа "Универсаль" .
Резисторы с цветной маркировкой типа "Лилипут.
Чёрные - отечественные - ТО-0,25 и ТО-0,75 с надписью номиналов вручную.
Штуцер для ввода бронированного кабеля питания.
4. Радиоприёмник УС 1942 года
Завод № 203, заводской № 29026, год выпуска 1942, фотография взята из интернета.
В приёмнике отсутствует возможность дистанционной установки волны.
Кожух, передняя панель и шасси, похоже, сделаны из алюминия. На верхней панели кожуха чётко видны три длинных ребра жёсткости. Крепление кожуха к передней панели сделано так же как на предыдущих приёмниках. Чётко просматривается форма головок винтов, крепящих кожух. Они такие же, как у предыдущего приёмника. Цвет покраски кожуха и передней панели чёрный.
Слева на передней панели приклёпан шильдик. На нём написано ТИП УС, № 29026 и 1942 год
Ручки управления все одного типа – полностью отличаются от ручек предыдущих приёмников.
Переменный резистор типа ВКА.
Маркировка на деталях выполнена красным лаком.
В связи с тем, что монтаж переделан полностью и штатных деталей не осталось говорить больше не о чем.
Изменения.
1. Кожух, передняя панель и шасси сделаны из алюминия.
2. Цвет покраски чёрный.
3. Отсутствует "дистанционная" установка волны.
4. Установлены новые ручки управления.
2. Цвет покраски чёрный.
3. Отсутствует "дистанционная" установка волны.
4. Установлены новые ручки управления.
5. Радиоприёмник УС предположительно 1942/1943 годов
Завод изготовитель № 203, номер не установлен, год выпуска предположительно 1942/1943, МРВ,
фото В.Г. Вотинова.
Приёмник поступил в музей с полностью заменёнными монтажом и ламповыми панельками.
Шильдик на передней панели отсутствует, но место его установки и его форма четко выделяются и соответствуют шильдику завода № 203.
. Передняя панель, шасси и кожух приёмника сделаны из алюминия. На верхней и нижних поверхностях кожуха выдавлены по восемь рёбер жёсткости. Крепление кожуха к передней панели приёмника такое же, как на предыдущих приёмниках. Головки винтов крепления кожуха имеют сферическую поверхность, по окружности сделана накатка. Рамка для крепления градуировочной таблицы имеет два прижима.
Цвет покраски передней панели и кожуха зелёный.
Приёмник поступил в музей без ручек управления и колодок для подключения головных телефонов. В настоящее время он временно укомплектован ручками, аналогичными ручкам приёмника 1941 г. и не штатными телефонными колодками.
Маркировка на деталях выполнена красным цветом.
Изменения.

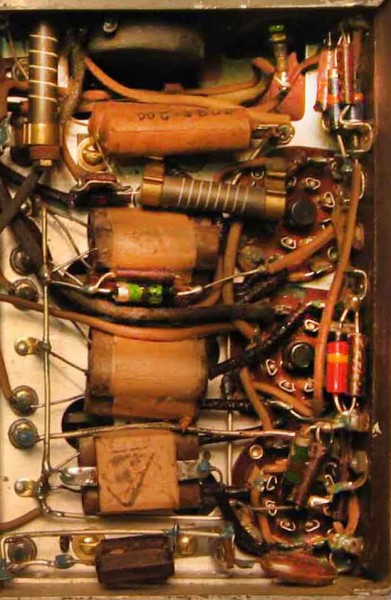

На снимке № 3 видны резистор типа СС (с латунными выводами) и проволочный резистор "Бифиляр" (намотка производится сложенным вдвое проводом для уменьшения индуктивности).
На снимке № 4 типы винтов для крепления кожуха к передней панели.
Слева направо: с плоской головкой, со сферической головкой и с карболитовой головкой.
Завод изготовитель № 203, номер не установлен, год выпуска предположительно 1942/1943, МРВ,
фото В.Г. Вотинова.
Приёмник поступил в музей с полностью заменёнными монтажом и ламповыми панельками.
Шильдик на передней панели отсутствует, но место его установки и его форма четко выделяются и соответствуют шильдику завода № 203.
. Передняя панель, шасси и кожух приёмника сделаны из алюминия. На верхней и нижних поверхностях кожуха выдавлены по восемь рёбер жёсткости. Крепление кожуха к передней панели приёмника такое же, как на предыдущих приёмниках. Головки винтов крепления кожуха имеют сферическую поверхность, по окружности сделана накатка. Рамка для крепления градуировочной таблицы имеет два прижима.
Цвет покраски передней панели и кожуха зелёный.
Приёмник поступил в музей без ручек управления и колодок для подключения головных телефонов. В настоящее время он временно укомплектован ручками, аналогичными ручкам приёмника 1941 г. и не штатными телефонными колодками.
Маркировка на деталях выполнена красным цветом.
Изменения.
1. Изменены количество и длина рёбер жёсткости.
2. Изменена форма головок винтов крепления кожуха.
2. Изменена форма головок винтов крепления кожуха.

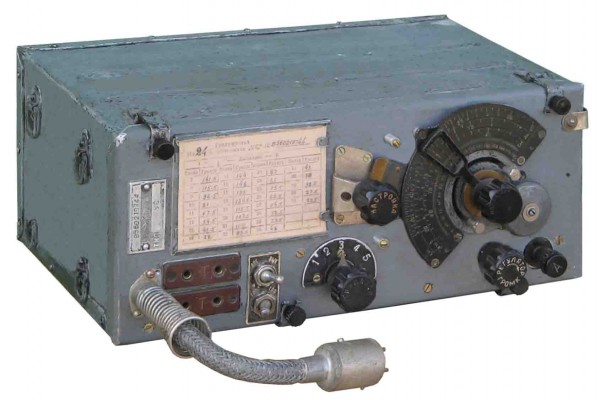

6. Радиоприёмник УС 1944 года.
Завод изготовитель № 197, заводской № В560219744, год выпуска 1944, МРВ,
фото В,Г. Вотинова.
Кожух и передняя панель серого цвета.
На передней панели установлен новый шильдик. Его размер 45 Х 22 мм., материал алюминий, приклёпан двумя заклёпками, расположен длинной стороной поперёк панели. На шильдике нанесены заводской номер - В560219744 и модель приёмника - УС. Последние пять цифр номера означают номер завода изготовителя - 197 и последние цифры года выпуска - 1944г.
Нижний левый уголок крепления кожуха к передней панели находится правее нижнего тумблера. Винты для крепления кожуха к передней панели применены новые – с карболитовыми головками.
Градуировочная таблица удерживается в рамке четырьмя прижимами.
Установлены тумблера отечественного производства с диаметром головки 12 мм.
Колодки для подключения головных телефонов изготовлены из текстолита, имеют прямоугольную форму и размеры 48 Х 16 мм. Между гнёздами выгравирована буква Т.
Кабель питания входит через пружинный ввод, который крепится двумя винтами.

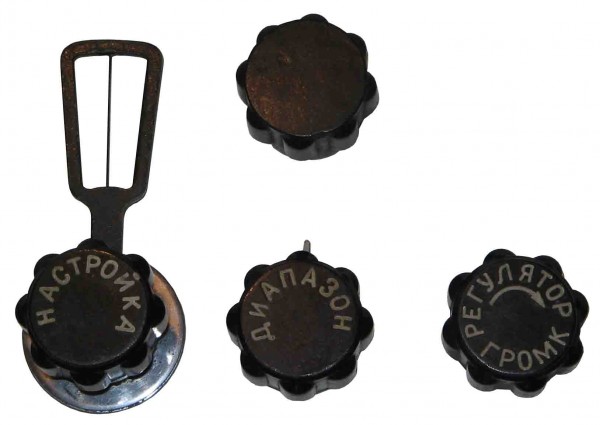

Все ручки управления одной формы и диаметром 28 мм. Ручка переключателя диапазонов имеет стреловидный указатель.

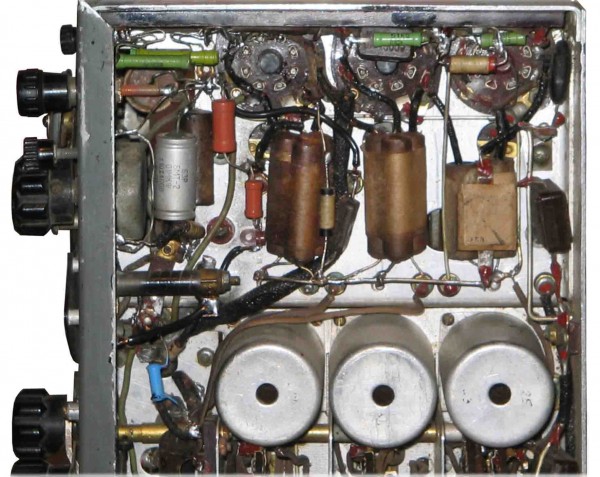

Постоянные не проволочные резисторы такие же, как на приёмнике 1941 года – СС и
«Лилипут». Вместо отсутствующих штатных временно установлены типа ВС и МЛТ. Постоянные проволочные резисторы в катодах ламп типа «Бифиляр».
Конденсаторы бумажные – тип не установлен, размер: диаметр 10мм. и 12 мм. и длинной соответственно 45мм. и 30 мм. Слюдяные типа КОС-1 и типа А (КСО-5).
Выходной автотрансформатор аналогичен трансформатору приёмника 1941 года
Маркировка на деталях выполнена чёрным цветом.
Изменения.
Завод изготовитель № 197, заводской № В560219744, год выпуска 1944, МРВ,
фото В,Г. Вотинова.
Кожух и передняя панель серого цвета.
На передней панели установлен новый шильдик. Его размер 45 Х 22 мм., материал алюминий, приклёпан двумя заклёпками, расположен длинной стороной поперёк панели. На шильдике нанесены заводской номер - В560219744 и модель приёмника - УС. Последние пять цифр номера означают номер завода изготовителя - 197 и последние цифры года выпуска - 1944г.
Нижний левый уголок крепления кожуха к передней панели находится правее нижнего тумблера. Винты для крепления кожуха к передней панели применены новые – с карболитовыми головками.
Градуировочная таблица удерживается в рамке четырьмя прижимами.
Установлены тумблера отечественного производства с диаметром головки 12 мм.
Колодки для подключения головных телефонов изготовлены из текстолита, имеют прямоугольную форму и размеры 48 Х 16 мм. Между гнёздами выгравирована буква Т.
Кабель питания входит через пружинный ввод, который крепится двумя винтами.
Все ручки управления одной формы и диаметром 28 мм. Ручка переключателя диапазонов имеет стреловидный указатель.
Постоянные не проволочные резисторы такие же, как на приёмнике 1941 года – СС и
«Лилипут». Вместо отсутствующих штатных временно установлены типа ВС и МЛТ. Постоянные проволочные резисторы в катодах ламп типа «Бифиляр».
Конденсаторы бумажные – тип не установлен, размер: диаметр 10мм. и 12 мм. и длинной соответственно 45мм. и 30 мм. Слюдяные типа КОС-1 и типа А (КСО-5).
Выходной автотрансформатор аналогичен трансформатору приёмника 1941 года
Маркировка на деталях выполнена чёрным цветом.
Изменения.
1. Приёмник изготовлен на заводе № 197 в г. Горьком.
2. На передней стенке приёмника установлен шильдик нового образца.
3. Градуировочная таблица фиксируется в рамке четырьмя прижимами.
4. Нижний левый уголок крепления кожуха к передней панели переместился правее тумблера. Применены новые крепёжные винты кожуха к передней панели.
5. Установлены колодки для подключения головных телефонов новой формы.
6. Применены постоянные проволочные резисторы типа «Бифиляр».
2. На передней стенке приёмника установлен шильдик нового образца.
3. Градуировочная таблица фиксируется в рамке четырьмя прижимами.
4. Нижний левый уголок крепления кожуха к передней панели переместился правее тумблера. Применены новые крепёжные винты кожуха к передней панели.
5. Установлены колодки для подключения головных телефонов новой формы.
6. Применены постоянные проволочные резисторы типа «Бифиляр».
На снимке № 3 видны резистор типа СС (с латунными выводами) и проволочный резистор "Бифиляр" (намотка производится сложенным вдвое проводом для уменьшения индуктивности).
На снимке № 4 типы винтов для крепления кожуха к передней панели.
Слева направо: с плоской головкой, со сферической головкой и с карболитовой головкой.
7. Радиоприёмник УС 1944 года
Завод изготовитель № 197, заводской № Б342519744, год выпуска 1944, НМР, фото В.Г. Вотинова.
Кожух и передняя панель зелёного цвета.
Резисторы, стоящие в катодах ламп, типа «Лилипут» по две штуки параллельно (вместо «Бифиляр»).
Маркировка деталей выполнена красным цветом.
Изменения.
1. Резисторы, стоящие в катодах ламп, применены типа «Лилипут» по две штуки параллельно (вместо «Бифиляр»).
Завод изготовитель № 197, заводской № Б342519744, год выпуска 1944, НМР, фото В.Г. Вотинова.
Кожух и передняя панель зелёного цвета.
Резисторы, стоящие в катодах ламп, типа «Лилипут» по две штуки параллельно (вместо «Бифиляр»).
Маркировка деталей выполнена красным цветом.
Изменения.
1. Резисторы, стоящие в катодах ламп, применены типа «Лилипут» по две штуки параллельно (вместо «Бифиляр»).
8. Радиоприёмник УС 1945 года
Завод изготовитель № 203, заводской № В 729119745, год выпуска 1945, музей РКК, фото из интернета.
Корпус приёмника зелёного цвета. Монтаж приёмника значительно изменён в любительских условиях. Штатные детали заменены деталями более позднего выпуска. Заменённые детали: выходной автотрансформатор, два тумблера, переменный резистор, почти все постоянные резисторы и все бумажные конденсаторы.
Маркировка деталей выполнена красным цветом.
Завод изготовитель № 203, заводской № В 729119745, год выпуска 1945, музей РКК, фото из интернета.
Корпус приёмника зелёного цвета. Монтаж приёмника значительно изменён в любительских условиях. Штатные детали заменены деталями более позднего выпуска. Заменённые детали: выходной автотрансформатор, два тумблера, переменный резистор, почти все постоянные резисторы и все бумажные конденсаторы.
Маркировка деталей выполнена красным цветом.
9. Радиоприёмник УС предположительно 1945 года.
Завод изготовитель № 197, номер не установлен, год выпуска предположительно 1945, МРВ, фото В.Г. Вотинова.
Приёмник поступил в музей без кожуха, без передней панели, без ручек и без тумблеров, без колодок для подключения головных телефонов и без выходного автотрансформатора, но с почти, с сохранившимся монтажом.
Радиолампы в первом гетеродине вместо 6Ж7 и во втором (телеграфном) вместо 6Ф5 - установлены 6К7.
Бумажные конденсаторы типа КБ с логотипом Воронежского завода «Электросигнал», дата выпуска 20.3.42. Конденсаторы залиты мастикой чёрного цвета. Бумажные конденсаторы типа БИК (безиндукционные) дата выпуска 20/IV 1943, залиты мастикой белого цвета. Слюдяные конденсаторы типа КОС-1, ТИП А, ТИП-О.
Постоянные резисторы типа СС. Постоянные резисторы типа «Лилипут» мощностью 0,25 и 0,75 Вт.
Недостающие штатные детали временно заменены деталями более позднего выпуска.
К штатным резисторам, номинал которых сильно увеличился параллельно подпаяны резисторы типа ВС или МЛТ
Приёмник в рабочем состоянии.
Маркировка деталей выполнена чёрным цветом.
Изменения.
Завод изготовитель № 197, номер не установлен, год выпуска предположительно 1945, МРВ, фото В.Г. Вотинова.
Приёмник поступил в музей без кожуха, без передней панели, без ручек и без тумблеров, без колодок для подключения головных телефонов и без выходного автотрансформатора, но с почти, с сохранившимся монтажом.
Радиолампы в первом гетеродине вместо 6Ж7 и во втором (телеграфном) вместо 6Ф5 - установлены 6К7.
Бумажные конденсаторы типа КБ с логотипом Воронежского завода «Электросигнал», дата выпуска 20.3.42. Конденсаторы залиты мастикой чёрного цвета. Бумажные конденсаторы типа БИК (безиндукционные) дата выпуска 20/IV 1943, залиты мастикой белого цвета. Слюдяные конденсаторы типа КОС-1, ТИП А, ТИП-О.
Постоянные резисторы типа СС. Постоянные резисторы типа «Лилипут» мощностью 0,25 и 0,75 Вт.
Недостающие штатные детали временно заменены деталями более позднего выпуска.
К штатным резисторам, номинал которых сильно увеличился параллельно подпаяны резисторы типа ВС или МЛТ
Приёмник в рабочем состоянии.
Маркировка деталей выполнена чёрным цветом.
Изменения.
1. В первом и втором гетеродинах вместо ламп 6Ж7 и 6Ф5, установлены лампы 6К7.
Слюдяные конденсаторы, применяемые в приёмниках УС.
1. КОС-2.
2 и 3. КОС-1
Нижний ряд:
1. ТИП А. ЗИЛ – Горьковский завод им. Ленина № 197.
2. ТИП А Завод № 210 НКАП – Омский приборостроительный завод им. Н.Г. Козицкого.
3. ТИП О т о ж е
2 и 3. КОС-1
Нижний ряд:
1. ТИП А. ЗИЛ – Горьковский завод им. Ленина № 197.
2. ТИП А Завод № 210 НКАП – Омский приборостроительный завод им. Н.Г. Козицкого.
3. ТИП О т о ж е
Часть первая закончилась. Можно подвести итог.
В описаниях приёмников п.п. 4 и 5 написано завод изготовитель № 203, исходя из того, что форма, размер и материал шильдика (жесть) были похожи на шильдик приёмника п. 2. Вероятнее всего после начала выпуска приёмников на заводе № 197 шильдики оставили прежними – шла война, и было не до шильдиков. Тем более, что на шильдиках не было информации о заводе изготовителе. И только в 1944 году (возможно немного раньше) стали ставить новые шильдики. Будем считать ошибку исправленной.
Перечень приёмников
С 1937 по 1945 год применялись две серии номеров: цифровая и буквенно-цифровая.
О последних пяти цифрах в буквенно-цифровой серии уже было сказано – номер завода и две последнии цифры года выпуска.
Как расшифровываются буквы и остальные цифры, пока загадка.
В первых приёмниках в катодах ламп устанавливались проволочные резисторы с намоткой типа «Универсаль», позже типа «Бифиляр» и далее по два резистора «Лилипут в параллель.
В описаниях приёмников п.п. 4 и 5 написано завод изготовитель № 203, исходя из того, что форма, размер и материал шильдика (жесть) были похожи на шильдик приёмника п. 2. Вероятнее всего после начала выпуска приёмников на заводе № 197 шильдики оставили прежними – шла война, и было не до шильдиков. Тем более, что на шильдиках не было информации о заводе изготовителе. И только в 1944 году (возможно немного раньше) стали ставить новые шильдики. Будем считать ошибку исправленной.
Перечень приёмников
Название и
год
Номер
Примечание
1. УС 1937 не уст.
2. УС 1940 15841 Резисторы в катодах Универсаль
3. УС 1941 не уст. Резисторы в катодах Универсаль
4. УС 1942 29026
5. УС 1942/1943 не уст.
6. УС 1944 В 560219744 Резисторы в катодах Бифиляр
7. УС 1944 Б 342519744 Резисторы в катодах Лилипут
8 УС 1945 В 729119745 С93 КОС-2
9. УС 1945 не уст. С93 ТИП А
1. УС 1937 не уст.
2. УС 1940 15841 Резисторы в катодах Универсаль
3. УС 1941 не уст. Резисторы в катодах Универсаль
4. УС 1942 29026
5. УС 1942/1943 не уст.
6. УС 1944 В 560219744 Резисторы в катодах Бифиляр
7. УС 1944 Б 342519744 Резисторы в катодах Лилипут
8 УС 1945 В 729119745 С93 КОС-2
9. УС 1945 не уст. С93 ТИП А
С 1937 по 1945 год применялись две серии номеров: цифровая и буквенно-цифровая.
О последних пяти цифрах в буквенно-цифровой серии уже было сказано – номер завода и две последнии цифры года выпуска.
Как расшифровываются буквы и остальные цифры, пока загадка.
В первых приёмниках в катодах ламп устанавливались проволочные резисторы с намоткой типа «Универсаль», позже типа «Бифиляр» и далее по два резистора «Лилипут в параллель.
В подготовке материала использовалась публикация на форуме "Радио Носталгия":
http://forum.radionostalgia.ca/viewtopic.php?f=43&t=945
